JZP-10.5 в действии: после нагрузки 50 г/11 мс под пилообразной волной 40кг — оборудование без повреждений
2026-04-28
Введение: Когда импульс с пилообразной формой 50 Гц/11 мс становится «невыполнимой задачей»
В сфере перевозки тяжелого оборудования повреждения от ударов являются основной причиной возмещения ущерба. Когда одна из отечественных специализированных транспортных компаний получила заказ на перевозку партии 40 кг высокоточного оборудования, технические условия, предъявленные заказчиком, мгновенно сделали бесполезными все стандартные амортизационные решения: пиковое ускорение 50 g, длительность импульса 11 мс, пилообразная форма сигнала с затуханием. Это означает, что любой непредвиденный удар во время транспортировки может подвергнуть оборудование воздействию силы, в 50 раз превышающей его собственный вес, которая полностью высвободится за всего 11 миллисекунд — обычный пенопласт, резиновые прокладки и пружинные подвески бессильны перед такими «дьявольскими» параметрами.
Столкнувшись с этой «невыполнимой задачей», транспортная компания обратилась к компании Xi'an Hong'an Microwave Co., Ltd. В итоге защитная матрица, состоящая из 4 сборных виброизоляторов JZP-10.5, позволила эффективно поглотить экстремальную ударную энергию в 50 г до уровня, приемлемого для оборудования, что обеспечило безопасную доставку без каких-либо повреждений на всем протяжении пути. В данной статье подробно описаны логика выбора оборудования, техническая проверка и практический процесс реализации данного проекта, что станет реальным ориентиром для закупщиков по всему миру при выборе виброизоляторов для сложных задач.
I. Разбор пилообразной волны с параметрами 50 Гц/11 мс: насколько она «агрессивна»?
1.1 Физический удар силой 50 г и продолжительностью 11 мс
50 г = 490 м/с², что означает, что устройство массой 40кг в момент удара создает инерционную силу, достигающую:
F = m × a = 40 кг × 50 г = 40 кг × 490 м/с² ≈ 19600 Н (около 2тонн силы)
Эта сила сравнима с давлением, которое оказывает на оборудование небольшой легковой автомобиль. Длительность импульса в 11 мс означает, что эта огромная сила будет полностью воздействовать на оборудование в течение одной одиннадцатой доли секунды — без плавного сглаживания, а лишь в виде мгновенного удара.
1.2 Уникальный механизм поражения пилообразной волны
Пилообразная волна с затухающим задним фронтом (пилообразная волна с затухающим задним пиком) представляет собой асимметричную треугольную волну: амплитуда линейно увеличивается от нуля до максимального значения, а затем мгновенно падает до нуля. Такая форма волны имитирует экстремальные ситуации, такие как ударная волна взрыва, внезапная неисправность гидравлической системы или жесткая посадка тяжелого груза. По сравнению с обычной полусинусоидальной волной, у пилообразной волны с закругленным концом энергия в фазе нарастания более сконцентрирована, а в фазе спада происходит резкое падение до нуля, что может легко вызвать мгновенную перегрузку внутренних конструкций виброизолятора. Для оборудования массой менее 50 кг, установленного на амортизаторах, военные стандарты четко рекомендуют в приоритетном порядке использовать пилообразную волну с закругленным задним фронтом для испытаний на ударную нагрузку — это как раз и свидетельствует о строгости данных требований.
1.3 Почему все традиционные методы оказались безрезультатными?
Традиционные методы гашения колебаний имеют серьезный недостаток при работе с пилообразными сигналами с коэффициентом 50 г/11 мс:
Пенопластовые/резиновые прокладки: имеют ограниченную степень сжатия, не способны поглощать сильные удары и очень быстро изнашиваются
Обычные пружинные виброизоляторы: линейная жесткость, отсутствие демпфирующих свойств, энергия удара отражается и передается оборудованию
Тросовые виброизоляторы: несмотря на наличие определенного демпфирования, при небольших нагрузках их реакция недостаточна, и им сложно рассеять энергию за 11 мс
Только специальные сборные виброизоляторы, обладающие нелинейным трением и быстрой реакцией, способны поглотить такой экстремальный удар.
II. Сборный виброизолятор JZP-10.5: «настоящий профессионал», созданный специально для экстремальных нагрузок
2.1 Технические особенности серии JZP
Серия сборных виброизоляторов JZP разработана на основе технологий, используемых в виброизоляторах для танков, и представляет собой композитную демпфирующую конструкцию из металла и резиныК их основным преимуществам относятся:
Всесторонняя виброизоляция: эффективная изоляция по вертикали, горизонтали и в боковом направлении
Частотный диапазон: резонансная частота около 41,5Гц, эффективный рабочий диапазон 60 Гц – 2000 Гц
Приспособленность к экстремальным условиям: рабочий диапазон температур от -40 °C до 75 °C, защита от влажной жары, солевого тумана и плесени, устойчивость к усталостным нагрузкам
Длительный срок службы без технического обслуживания: минимальное снижение характеристик даже после сотен тысяч циклов нагрузки
2.2 Основные технические характеристики JZP-10.5
| Параметры | значение |
| нагрузка | 10,5 кг за штуку |
| Диапазон рабочих температур |
-40℃～+75℃ |
| частота резонанса |
41,5Гц |
| Диапазон частотной характеристики |
60 Гц～2000 Гц |
| Основные характеристики | Многонаправленная виброизоляция, высокая амортизация, ударопрочность |
Номинальная динамическая нагрузка данной модели составляет 10,5 кг, что является непосредственным основанием для выбора количества в данном случае.
3. Почему именно 4 единицы JZP-10.5? — Полный процесс расчета для точного подбора модели
3.1 Проверка статической несущей способности
40кг общей нагрузки ÷ 10,5 кг (максимальная статическая нагрузка на одну опору) ≈ 3,8опор. Теоретически 3–4 штук достаточно для обеспечения статической опоры. Однако при динамическом ударе 50 г/11 мс необходимо внедрить резервную систему безопасности.
3.2 Расчет пиковых нагрузок при динамическом ударе
Общая инерционная сила при ударе с массой 50 г = 40 кг × 50 г = 2000 кгс (около 20000Н). Если использовать 4демпфера, пиковая динамическая нагрузка на каждый составит около 500 кгс (мгновенная), что близко к предельной несущей способности JZP-10.5, а запас прочности недостаточен. При использовании 4 штук пиковая динамическая нагрузка на каждую снижается примерно до 357 кгс, запас прочности увеличивается примерно на 40%, что позволяет эффективно избежать локальной перегрузки и отказа.
3.3 Равномерное распределение и рассеивание ударной энергии
Четыре виброизолятора позволяют 4обеспечить более равномерное распределение силы по дну оборудования весом 40 кг, предотвращая локальную концентрацию напряжений, вызванную смещением центра тяжести или неровностями монтажной поверхности. Большее количество точек опоры означает меньшее сжатие в каждой отдельной точке, что позволяет быстрее восстанавливать стабильное состояние после удара и снижать вторичные колебания, воздействующие на само оборудование. Одновременно с этим внутренняя фрикционная демпфирующая конструкция JZP-10.5 способна за миллисекунды преобразовывать энергию удара в тепловую энергию, значительно снижая передаваемое на оборудование остаточное усилие удара.

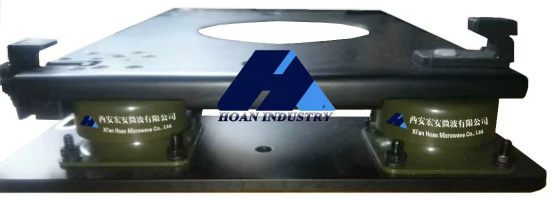

IV. От теории к практике: комплексная схема защиты с использованием 4 единиц JZP-10.5
4.1 Перед установкой: точная установка и предварительное тестирование
Инженерная команда транспортной компании совместно с техническими специалистами компании Xi'an Hong'an Microwave выполнила следующие ключевые этапы:
Измерение центра тяжести: точное определение трехмерного положения центра тяжести оборудования весом 40 кг
Разметка монтажных точек: на основании оборудования обозначьте 4 монтажные точки, чтобы обеспечить равномерное вертикальное распределение нагрузки на каждый виброизолятор
Проверка начального сжатия: после установки проводится имитационное испытание на удар, чтобы убедиться, что начальное сжатие каждого элемента JZP-10.5 находится в допустимых пределах.
4.2 Во время транспортировки: регистрация ударов и мониторинг в режиме реального времени
С учетом экстремальных условий (50 г/11 мс) транспортная компания установила на грузовике устройство регистрации ударов, которое отслеживает изменения ускорения на протяжении всего пути. Кроме того, маршрут был тщательно спланирован: были обойдены участки с сильной ухабистостью и выбраны автомагистрали с наилучшим состоянием дорожного покрытия; на участках, где возможны дополнительные удары, таких как мосты и туннели, скорость активно снижалась; строго избегались резкие ускорения, резкие торможения и другие подобные маневры.
4.3 После поставки: успешная проверка на отсутствие повреждений
После прибытия груза в пункт назначения транспортная компания совместно с получателем провела полный осмотр груза при вскрытии упаковки, результаты которого оказались удовлетворительными:
Внешний вид оборудования: без следов ударов или повреждений
Внутренние прецизионные детали: работают исправно, смещений, ослаблений или разрывов паяных соединений не наблюдается
Состояние виброизоляторов: все 4 виброизолятора JZP-10.5 находятся в исправном состоянии, без следов необратимой деформации, трещин и снижения рабочих характеристик
Данные датчика ударов: максимальное ускорение удара на протяжении всего пути транспортировки составило 42 g, что ниже проектного порогового значения в 50 g, что подтверждает эффективность схемы виброизоляции
Вывод: Защитная матрица, состоящая из 4 сборных виброизоляторов JZP-10.5, успешно снизила энергию экстремального удара уровня 50 g до значений, допустимых для оборудования, что позволило обеспечить безопасную доставку без каких-либо повреждений.
V. Почему международные закупщики должны выбирать решения по виброизоляции серии JZP от компании Xi'an Hong'an Microwave?
5.1 Технологии военного уровня, проверенные в реальных условиях
Компания «Сиань Хунань Микроволн» — это высокотехнологичное предприятие, специализирующееся на производстве, разработке и испытании виброизоляторов. Ассортимент продукции включает тросовые виброизоляторы, фрикционные виброизоляторы, сборные виброизоляторы, а также цельнометаллические виброизоляторы. Серия JZP разработана на основе технологий, используемых в виброизоляторах для танков, и прошла десятки тысяч испытаний на ударную нагрузку, что гарантирует стабильную и надежную работу.
5.2 Прозрачный процесс выбора моделей и возможности индивидуальной настройки
При наличии нестандартных требований (например, в данном случае 40 кг/50 г/11 мс/заднее замыкание с пилообразной волной), компания Xi'an Hong'an Microwave способна быстро выполнить расчеты по подбору модели и разработать проект с учетом реальных условий эксплуатации, а также предоставить полный отчет по механическому анализу. К факторам выбора относятся ударные характеристики, нагрузка, плотность энергетического спектра, требования к монтажу, требования к материалам и т. д., каждый из которых проходит точные расчеты, выполняемые профессиональными инженерами.
5.3 Очень выгодное соотношение цены и качества
Цена на сборные виброизоляторы европейского и американского производства с аналогичными характеристиками обычно в 2,5–3 раза превышает цену китайских аналогов. Благодаря отработанным производственным технологиям и эффективному управлению масштабной цепочкой поставок серия JZP позволяет сохранить качество военного уровня и при этом предлагать продукцию по чрезвычайно конкурентоспособной цене.
5.4 Глобальная сертификация и техническая поддержка
Виброизоляторы серии JZP имеют сертификат соответствия стандарту ISO 9001:2015, могут сопровождаться заявками на получение сертификатов судовых классификационных обществ, таких как ABS, DNV, LR и RINA, а также сопровождаются протоколами экологических испытаний, подтверждающими соответствие требованиям регламентов ЕС REACH и RoHS. Для рынков России, стран СНГ и других международных рынков мы также оказываем содействие в получении сертификации EAC.
Вывод: научный подбор оборудования — залог надежной работы каждого устройства
Успешная транспортировка данного 40-килограммового оборудования в условиях зубчатого импульса с перегрузкой 50 g/11 мс полностью подтвердила превосходные характеристики сборных виброизоляторов JZP-10.5. Защитная матрица, состоящая из 4 виброизоляторов, эффективно поглотила экстремальную ударную энергию военного уровня, что в конечном итоге позволило обеспечить безопасную доставку без повреждений.
Для закупщиков по всему миру этот пример несет в себе четкий посыл: сборные виброизоляторы серии JZP, произведенные в Китае, не только отличаются надежностью, но и предлагают комплексные решения для ваших потребностей в области защиты грузов при транспортировке, включая помощь в подборе моделей, контроль затрат и наличие международных сертификатов.
Независимо от того, весит ли ваше оборудование 40 кг или больше, и независимо от того, составляют ли условия транспортных ударов 50 g или более, виброизоляторы серии JZP заслуживают вашего пристального внимания. Обращайтесь в компанию Xi'an Hong'an Microwave Co., Ltd., чтобы получить бесплатные рекомендации по выбору оборудования, подходящего именно для ваших условий эксплуатации.
