Почему конические индукторы используются в радиочастотных и микроволновых системах?
2026-07-24
В широкополосных радиочастотных и микроволновых цепях индуктор нельзя оценивать исключительно по его номинальной индуктивности. На высоких частотах паразитная ёмкость компонента, сопротивление проводника, геометрия крепления, длина выводов, собственная резонансная частота и взаимодействие с линией передачи могут стать столь же важными факторами, как и значение индуктивности, указанное в техническом паспорте.
Именно поэтому инженеры-радиотехники часто используют конические индукторы в широкополосных сетях смещения, микроволновых усилителях, модулях для радиочастотных испытаний и других схемах, в которых необходимо пропускать постоянный ток без значительного нарушения тракта радиочастотного сигнала.
В отличие от обычной цилиндрической катушки, конический индуктор имеет диаметр обмотки, который плавно изменяется от одного конца к другому. Такая коническая геометрия создает распределенную электрическую структуру, а не простую идеальную индуктивность. При правильном проектировании и монтаже он может обеспечивать полезное РЧ-сопротивление в более широком диапазоне частот, чем многие традиционные индукторы с однородной геометрией.
В данной статье объясняются электромагнитные принципы, лежащие в основе конических индукторов, их роль в T-образных разветвителях и сетях РЧ-смещения, важность частоты собственного резонанса, а также то, как S-параметры можно использовать для оценки высокочастотных характеристик. Конический индуктор HALT20005 приводится в качестве практического примера изделия, а не в качестве доказательства того, что один и тот же компонент подходит для любой РЧ-схемы.

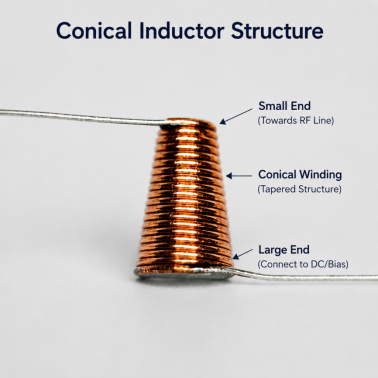

Что такое конический индуктор?
Конический индуктор представляет собой обмотку с воздушным сердечником, имеющую коническую форму. Один конец обмотки имеет меньший диаметр, а противоположный — больший.
Поскольку в данном компоненте не используется ферритовый или порошковый магнитный сердечник, его индуктивность обусловлена в основном магнитным полем, окружающим проводник. Такая конструкция с воздушным сердечником позволяет избежать насыщения магнитного сердечника и устраняет потери на гистерезис, характерные для магнитных материалов.
Однако радиочастотный индуктор не является идеальным сосредоточенным элементом. Его электрические характеристики включают:
Расчетная индуктивность
Сопротивление проводника серии
Межвитковая ёмкость
Емкость относительно печатной платы или корпуса
Индуктивность вывода
Потери, связанные с кожевым эффектом и эффектом близости
Излучение и взаимодействие с близлежащими конструкциями
На относительно низких частотах индуктивный член может доминировать. По мере увеличения частоты эти паразитные эффекты постепенно изменяют импеданс компонента.
Характеристики модели HALT20005: индуктивность 120 нГн ±20 %, диаметр проволоки 0,05 мм, максимальный ток 200 мА, диапазон рабочих частот от 200 МГц до 40 ГГц и диапазон рабочих температур от −55 °C до +125 °C.
Эти значения характеризуют номинальные расчетные пределы изделия, однако это не означает, что данная деталь ведет себя как идеальный индуктор емкостью 120 нГн на всех частотах в диапазоне от 200 МГц до 40 ГГц.
Почему традиционные модели индуктивностей теряют точность на микроволновых частотах
Для идеальной индуктивности реактивное сопротивление обычно выражается следующим образом:
XL=2πfLX_L=2\pi fLXL=2πfL
Согласно этому уравнению, индуктивное сопротивление увеличивается с ростом частоты. Например, идеальный индуктор емкостью 120 нГн теоретически будет иметь большее сопротивление на частотах в несколько гигагерц, чем на частотах в несколько сотен мегагерц.
Реальные радиочастотные индукторы не могут бесконечно долго соответствовать этой идеальной зависимости.
Упрощённая высокочастотная эквивалентная схема, как правило, включает в себя:
Индуктивность LLL
Сопротивление цепи RsR_sRs
Паразитная ёмкость CpC_pCp
Паразитная ёмкость возникает между витками, между обмоткой и монтажной поверхностью, а также между компонентом и окружающими проводящими структурами.
С увеличением частоты емкостное сопротивление уменьшается. В конечном итоге индуктивные и емкостные эффекты взаимодействуют достаточно сильно, чтобы создать резонансные условия.
Что такое собственная резонансная частота радиочастотного индуктора?
Частота собственного резонанса, обычно обозначаемая аббревиатурой SRF, — это частота, при которой эффективный индуктивный реактивный сопротивление индуктора и паразитное емкостное реактивное сопротивление уравновешивают друг друга.
Ниже уровня первой доминирующей частоты резонанса (SRF) данная составляющая, как правило, ведет себя преимущественно как индуктор.
Вблизи резонанса его импеданс может достигать пикового значения, и компонент становится весьма чувствительным к:
Компоновка печатной платы
Испытательное приспособление
Длина провода
Расстояние между опорами
Металл поблизости
Клеевые и вспомогательные материалы
Опорная плоскость калибровки
При частотах выше резонансной традиционная модель с сосредоточенным индуктором может оказаться недостаточной. Компонент может демонстрировать емкостные, распределенные или многорезонансные характеристики.
По этой причине формулировку «рабочая частота до 40 ГГц» не следует автоматически интерпретировать как:
Индуктивность остается ровно 120 нГн во всем диапазоне частот;
импеданс непрерывно увеличивается вплоть до 40 ГГц;
во всех установках применяется один и тот же SRF;
характеристики схемы не зависят от её компоновки;
Этот индуктор подходит для любой конструкции, рассчитанной на частоту 40 ГГц.
Более точная интерпретация заключается в том, что данный компонент был разработан и протестирован для использования в указанном диапазоне высоких частот, однако его окончательная пригодность должна быть проверена в реальной схеме и конфигурации монтажа заказчика.
Как коническая геометрия способствует повышению характеристик широкополосного радиочастотного диапазона
Главное преимущество конической формы заключается в том, что она позволяет создать обмотку с изменяющимся диаметром, геометрией витков и распределенными паразитными параметрами по всей длине.
Обычный цилиндрический индуктор с воздушным сердечником имеет относительно равномерный диаметр. Поэтому витки такого индуктора, как правило, характеризуются более равномерными соотношениями индуктивности и ёмкости.
Коническая обмотка имеет иную конструкцию. Поскольку её геометрия плавно изменяется от узкого конца к широкому, различные участки катушки обеспечивают разные локальные индуктивные и ёмкостные характеристики.
Это не устраняет резонанс. Напротив, изменение геометрии может способствовать распределению резонансных явлений по более широкому диапазону частот, вместо того чтобы все паразитные эффекты концентрировались вокруг одного узкого резонанса.
С практической точки зрения этот компонент ведет себя скорее как распределенная РЧ-структура, чем как отдельный идеальный сосредоточенный элемент.
Это одна из причин, по которой конические индукторы находят применение в широкополосных схемах, где инженерам требуется эффективная радиочастотная развязка в более широком диапазоне частот.
Фактическая производительность по-прежнему зависит от:
Количество оборотов
Знайте угол
Минимальный и максимальный диаметр
Диаметр проволоки
Расстояние между поворотами
Геометрия свинца
Установка и ориентация
Конструкция окружающей линии передачи
Поэтому «коническая» форма не всегда означает «лучше». Геометрия компонента должна соответствовать требуемой полосе пропускания, току, импедансу и механической компоновке.
Почему в схемах с Т-образным разветвителем используются конические индукторы
Одним из важнейших применений широкополосного конического индуктора является Т-образный разветвитель с смещением.
Т-образный разветвитель — это трёхпортовая сетевая схема, которая обеспечивает соединение или разъединение:
Сигнал RF
Источник постоянного смещения
Комбинированный тракт «РЧ плюс постоянный ток»
Упрощённый биас-ти обычно состоит из:
Конденсатор в радиочастотной ветви для блокировки постоянного тока;
индуктор или РЧ-дроссель в ветви постоянного тока для подавления РЧ-сигнала;
общий порт, подключенный к активному устройству или линии передачи.
Индуктор должен пропускать постоянный ток, одновременно представляя достаточно высокое сопротивление для радиочастотного сигнала. Это помогает предотвратить проникновение радиочастотной энергии в сеть электропитания.
На практике задача проектирования оказывается более сложной, чем просто выбор высокого значения индуктивности.
Более высокая номинальная индуктивность может улучшить импеданс на низких частотах, но при этом может привести к:
Более высокая паразитная ёмкость
Более низкий первый SRF
Большие потери на входе
Более крупные габариты
Более сильное взаимодействие с близлежащими проводниками
Таким образом, широкополосный конический индуктор является полезным устройством, поскольку его распределенная геометрия позволяет обеспечивать подавление радиочастотных помех в широком диапазоне частот, одновременно обеспечивая путь прохождения постоянного тока.
Для HALT20005 указанный максимальный ток составляет 200 мА. Это значение следует рассматривать как максимальный номинальный показатель изделия, а не как рекомендуемый ток для всех условий эксплуатации. Также необходимо учитывать повышение температуры, температуру окружающей среды, способ монтажа и требования к надежности цепи.

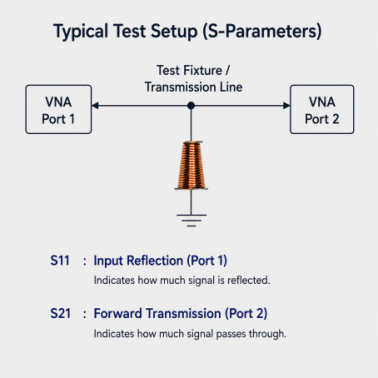

Как S-параметры помогают оценить конический индуктор
На микроволновых частотах обычные измерения сопротивления, индуктивности и ёмкости зачастую оказываются недостаточными. Инженеры обычно используют векторный сетевой анализатор для измерения S-параметров.
S-параметры характеризуют, как радиочастотная энергия отражается и проходит через цепь.
К наиболее значимым измерениям, как правило, относятся:
S11: Коэффициент отражения на входе
S11 показывает, какая часть энергии отражается на входном порте.
Изменение в S11 может свидетельствовать о:
Несоответствие импеданса
Резонансные явления
Взаимодействие элементов оборудования
Изменения, обусловленные ориентацией крепления
Один только параметр S11 не является прямым доказательством того, что компонент «хорош» или «плох». Его значение зависит от топологии измерительной схемы и назначения индуктора.
S21: Передача вперед
S21 показывает, какая часть сигнала проходит из порта 1 в порт 2.
В ходе серии испытаний или тестирования с использованием специальных приспособлений S21 может применяться для наблюдения за потерями в линии передачи или затуханием сигнала. При оценке радиочастотного дросселя более низкий уровень передачи в нежелательную ветвь может свидетельствовать о более высокой радиочастотной изоляции, однако точная интерпретация результатов зависит от того, как компонент подключен во время испытания.
Почему испытательное приспособление имеет важное значение
При частоте в несколько гигагерц измерительное приспособление становится частью измеряемой электрической системы.
На результат могут повлиять следующие факторы:
Геометрия запуска соединителя
Размеры микрополосковой линии
Целостность заземления
Длина паяного соединения
Качество калибровки
Положение опорной плоскости
Резонанс приспособления
Размещение свинца

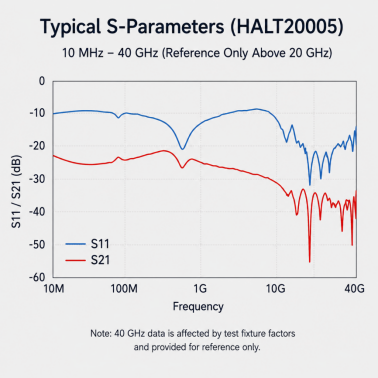

Спецификация HALT20005 содержит типовые данные испытаний для диапазонов 10 МГц–500 МГц, 10 МГц–20 ГГц и 10 МГц–40 ГГц. В документе также указывается, что на результат для частоты 40 ГГц влияют факторы, связанные с испытательным приспособлением, и он приводится исключительно в справочных целях.
Это уточнение имеет важное техническое значение. Оно не позволяет представлять график для частоты 40 ГГц в качестве безусловной гарантии идентичных характеристик в схеме.
Конические и цилиндрические индукторы с воздушным сердечником и ферритовые индукторы
| Тип индуктора | Основные преимущества РФ | Основные ограничения | Типичные аспекты, которые следует учитывать при работе с радиочастотами |
| Коническая индуктивность с воздушным сердечником | Распределенная коническая геометрия; отсутствие насыщения магнитного сердечника; подходит для оценки широкополосного смещения и РЧ-дросселей | Требует тщательной установки; может потребоваться ручная сборка и крепление с помощью клея; эффективность в значительной степени зависит от конфигурации | Пригодится в случаях, когда требуется широкополосная радиочастотная изоляция и подача постоянного смещения |
| Цилиндрическая индуктивность с воздушным сердечником | Простая конструкция; отсутствие насыщения сердечника; предсказуемое поведение на частотах ниже доминирующего резонанса | Более однородная геометрия может привести к более сконцентрированным резонансным характеристикам; физические размеры могут увеличиваться с ростом индуктивности | Подходит для узкополосных или умеренно широкополосных радиочастотных цепей, если SRF и Q соответствуют расчетным значениям |
| Индуктор с ферритовым сердечником | Более высокая индуктивность при компактных размерах; подходит для работы на низких радиочастотах и для фильтрации мощности | Необходимо учитывать потери в сердечнике, изменчивость магнитной проницаемости, температурную чувствительность и насыщение | Подходит в тех случаях, когда компактные размеры и высокая индуктивность важнее, чем чрезвычайно широкая полоса пропускания в микроволновом диапазоне |
| Чиповый индуктор | Компактная, обеспечивающая стабильность результатов, совместимая с автоматизированным производством SMT | Паразитные эффекты корпуса и SRF ограничивают полезную пропускную способность; характеристики значительно варьируются в зависимости от серии и монтажной площадки | Применяется в том случае, если соответствующий компонент обеспечивает требуемые значения Q, SRF, номинальный ток и габариты |
Ни одна из конструкций не является безусловно лучшей.
Конический индуктор следует выбирать в том случае, если его широкополосные характеристики, токонесущая способность, способ монтажа и габариты соответствуют требованиям схемы. Для компактных конструкций, работающих на низких частотах, узкополосных схем или в условиях автоматизированного производства ферритовый или микросхемный индуктор по-прежнему может оказаться более подходящим выбором.
Почему важны ориентация при установке и длина провода
Электрическая модель микроволнового компонента включает в себя его выводы и монтажную конструкцию.
Длинный соединительный провод вносит дополнительную последовательную индуктивность и может выступать в качестве части резонансной передающей структуры. Это может привести к сдвигу измеренного импеданса, снижению радиочастотной изоляции и возникновению несоответствия между результатами моделирования и конечной аппаратной реализацией.

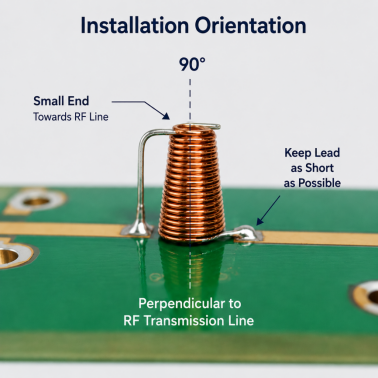

В инструкции по установке HALT20005 указано следующее:
Узкий конец конуса должен быть обращен к радиочастотной линии передачи;
конический индуктор должен располагаться перпендикулярно линии передачи РЧ-сигнала;
длина отвода со стороны линии передачи должна быть как можно короче;
Деталь необходимо закрепить с помощью клея.
Указанная ориентация помогает контролировать взаимодействие между обмоткой и радиочастотной линией. Использование коротких выводов позволяет снизить нежелательную индуктивность выводов и излучение.
Важную роль играет также адгезионная фиксация. Механическое смещение может изменить расстояние относительно линии передачи или окружающего заземления, что приведет к изменению паразитной ёмкости и повторяемости.
Однако следует также оценить и сам клей. Его диэлектрические свойства, объем наносимого слоя, процесс отверждения и рабочая температура могут влиять на поведение при высоких частотах.
HALT20005 как практическое руководство по проектированию
HALT20005 можно рассматривать в тех случаях, когда при проектировании требуются:
Номинальная индуктивность 120 нГн
Максимальный ток — до 200 мА
Компактная коническая конструкция с воздушным сердечником
Эксплуатация в условиях воздействия высокочастотного радиочастотного или микроволнового излучения
Номинальный диапазон температур от −55 °C до +125 °C
Ручная установка с использованием короткого вывода на стороне РЧ
Механическая фиксация с помощью клея
В технических условиях также указано, что изделие подходит для пайки ленточным методом, условия хранения составляют 20–25 °C и 40–60 % влажности, а заявленный срок хранения — один год с момента поставки при соблюдении указанных условий хранения.
Перед выбором компонента инженеры должны предоставить или проверить:
Целевая рабочая полоса пропускания
Требуемая радиочастотная изоляция
Ток постоянного смещения
Допустимые потери на входе
Импеданс линии передачи
Допустимая высота установки и занимаемая площадь
Максимальная температура окружающей среды
Конструкция крепления или печатной платы
Требования к приемке и испытаниям
По возможности окончательный проект следует оценивать с использованием реальной печатной платы заказчика или типового тестового образца.
Часто задаваемые вопросы
1. Имеет ли коническая индуктивность одну фиксированную собственную резонансную частоту?
Не обязательно в том же простом смысле, что и у обычного индуктора с сосредоточенными параметрами в виде микросхемы. Коническая обмотка представляет собой распределенную структуру и может демонстрировать несколько резонансных характеристик. Кажущийся резонанс также может изменяться в зависимости от печатной платы, крепления, длины выводов, расстояния до заземления и близости металлических элементов.
2. Можно ли использовать конический индуктор в качестве РЧ-дросселя в Т-образном разветвителе?
Да, конические индукторы обычно оцениваются с точки зрения их широкополосных функций при питании постоянным током и в качестве РЧ-дросселей. Однако индуктор должен обеспечивать достаточный РЧ-импеданс во всем требуемом диапазоне частот, одновременно пропуская необходимый постоянный ток. Рекомендуется проводить измерение S-параметров в конфигурации, соответствующей предполагаемой схеме с Т-образным разветвителем.
3. Почему провод со стороны RF должен быть коротким?
Длинный проводник увеличивает нежелательную индуктивность и может привести к появлению дополнительных резонансов, излучения и разрыва импеданса. На микроволновых частотах даже небольшая физическая длина может приобрести значимость с электрической точки зрения.
4. Гарантирует ли HALT20005 одинаковую производительность в диапазоне частот до 40 ГГц?
Нет. В технических характеристиках указан рабочий диапазон 200 МГц–40 ГГц, однако фактические показатели зависят от условий установки и испытаний. Приведенные данные для частоты 40 ГГц явно обозначены как ориентировочные, поскольку на точность измерений влияют коэффициенты, связанные с испытательным приспособлением.
Заключение
Конические индукторы используются в радиочастотных и микроволновых системах, поскольку их коническая геометрия с воздушным сердечником позволяет обеспечить необходимый широкополосный импеданс, позволяя при этом избежать насыщения магнитного сердечника и потерь на гистерезис.
Их преимущества особенно очевидны в схемах с «Bias Tee», широкополосных сетях смещения РЧ и цепях постоянного тока микроволновых усилителей, где компонент должен пропускать постоянный ток, одновременно снижая поступление РЧ-энергии в ветвь источника питания.
Однако сама по себе коническая форма не гарантирует превосходных характеристик. Инженеры должны учитывать SRF, распределенную паразитную емкость, последовательное сопротивление, S11, S21, влияние крепежных элементов, длину выводов, ориентацию при монтаже и механическое крепление.
HALT20005 представляет собой практический пример конического индуктора индуктивностью 120 нГн, рассчитанного на работу в диапазоне частот от 200 МГц до 40 ГГц, с максимальным номинальным током 200 мА и диапазоном рабочих температур от −55 °C до +125 °C. Его окончательную пригодность следует проверять непосредственно в предполагаемой РЧ-схеме, а не определять исключительно на основании номинальной индуктивности или диапазона частот.
