Как работает вентиляционный клапан с функцией вентиляции?
2026-07-21
Вентиляционный клапан, обеспечивающий воздухопроницаемость, позволяет регулировать поток воздуха между герметичным корпусом и внешней средой, одновременно предотвращая попадание воды, пыли и загрязнений. Снижая перепады давления, вызванные изменениями температуры, он защищает уплотнения корпуса и способствует долговечности электронного оборудования, эксплуатируемого на открытом воздухе.
Компания Xi’an Hoan Microwave Co., Ltd. поставляет металлические и пластиковые вентиляционные клапаны для электронных корпусов и оборудования, изготовленного по индивидуальному заказу. Компания была основана в 2005 году и объединяет в себе возможности по разработке продукции, производству, контролю качества и технической поддержке.
Почему герметичные корпуса нуждаются в выравнивании давления？
Герметичный корпус электронного оборудования не является давление-устойчивым.
При работе внутренних компонентов выделяется тепло. Прямые солнечные лучи также могут повышать температуру корпуса. Воздух внутри расширяется и создает избыточное давление. Когда оборудование остывает ночью, отключается или подвергается воздействию дождя, воздух внутри сжимается и создает отрицательное давление.
Повторные циклы изменения давления могут создавать дополнительную нагрузку на:
·прокладки корпуса;
·кабельные вводы;
·крышки и линзы;
·клееные соединения;
·другие уплотнительные поверхности.
Отрицательное давление также может привести к проникновению влажного воздуха через небольшие зазоры или изношенные уплотнения. Водонепроницаемый вентиляционный клапан обеспечивает контролируемый канал для воздухообмена, снижая эту нагрузку, не оставляя при этом корпус полностью открытым.
Принцип работы водонепроницаемых клапанов вентиляции？
Типичный клапан выравнивания давления состоит из корпуса, дышащей мембраны, канала для прохождения воздуха и уплотнительного элемента.

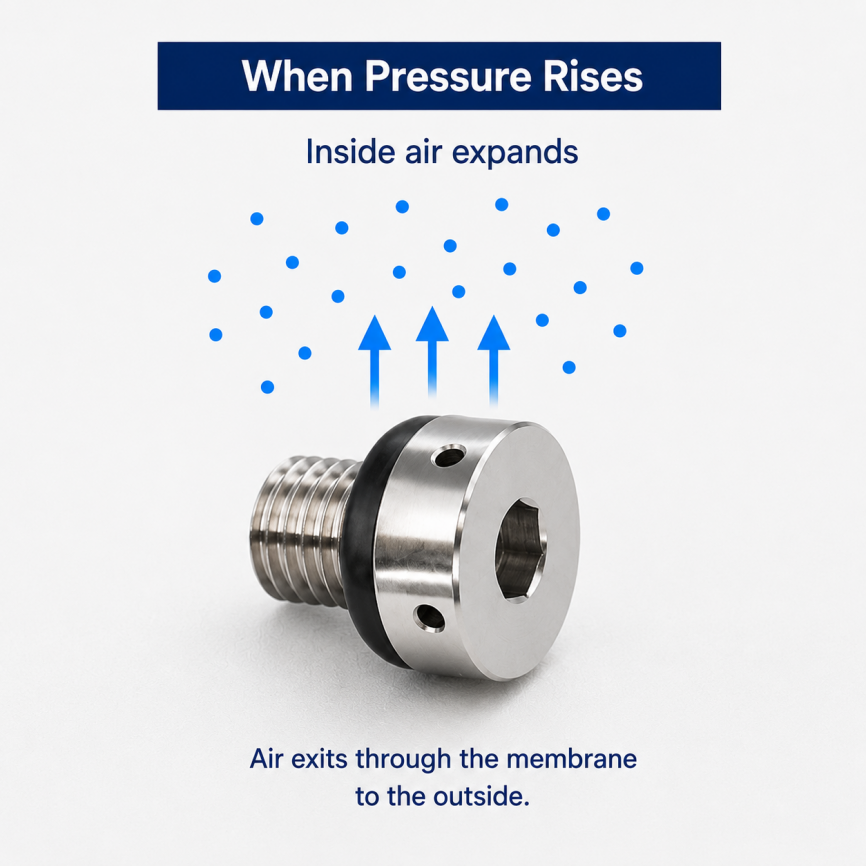

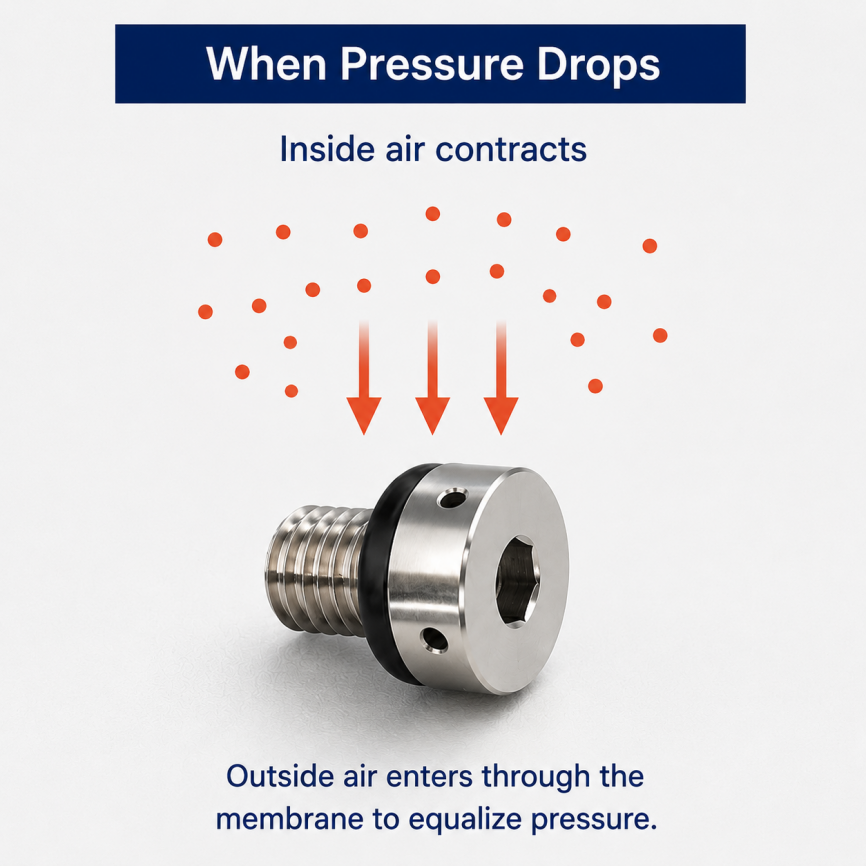

Когда давление внутри корпуса повышается, воздух проходит наружу через мембрану. Когда внутреннее давление понижается, воздух проходит внутрь. Такой пассивный воздушный поток постепенно уменьшает перепад давления между внутренней частью корпуса и окружающей средой.
Клапан не требует электропитания, вентилятора или механического привода.
Его фактическая производительность зависит от нескольких факторов:
·объем корпуса;
·скорость изменения температуры;
·проницаемость мембраны;
·полезная площадь мембраны;
·перепад давления;
·внутреннее сопротивление воздушному потоку.
Вентиляционное отверстие может соответствовать монтажной резьбе, но все равно оказаться непригодным, если оно не способно обеспечить достаточный воздушный поток для корпуса.
Почему мембраны из ePTFE пропускают воздух, но не пропускают воду？
Во многих водонепроницаемых вентиляционных клапанах в качестве дышащего материала используется вспененный политетрафторэтилен.
Дышащий клапан из ePTFE содержит микропористую мембрану, которая обеспечивает газообмен и одновременно предотвращает проникновение жидкой воды при определенных условиях. Это позволяет корпусу «дышать» без использования незащищенного вентиляционного отверстия.
Каждая деталь клапана выполняет свою функцию:
| Компонент | Функция |
| Мембрана из ePTFE | Регулирует поток воздуха и предотвращает проникновение жидкой воды |
| Корпус | Защищает мембрану и служит опорой при монтаже |
| Уплотнительное кольцо | Обеспечивает герметичность соединения между вентиляционным отверстием и корпусом |
| Воздуховод | Соединяет внутреннее пространство корпуса с атмосферой |
Материал мембраны, расход воздуха и показатели водонепроницаемости всегда следует уточнять в технических характеристиках выбранной модели.
Металлическая вентиляционная заглушка и пластиковый сапун
Как металлические, так и пластиковые вентиляционные заглушки способны обеспечивать выравнивание давления. Правильный выбор зависит от конструкции оборудования и условий эксплуатации.
| Критерий выбора | Металлическая вентиляционная заглушка | Пластиковый клапан вентиляции |
| Механическая защита | Выше | Подходит для умеренных нагрузок |
| Вес | Выше | Нижняя часть |
| Типовой корпус | Металлический корпус | Пластиковый или облегчённый корпус |
| Электрическая изоляция | Проводящий | Естественная теплоизоляция |
| Монтаж | Надежное резьбовое крепление | Варианты с резьбовым соединением или защелкивающимся креплением |
| Основные факторы, которые следует учитывать | Прочность и долговечность | Вес, теплоизоляция и стоимость |
Металлическая вентиляционная заглушка с резьбой часто выбирается для компактного промышленного оборудования, требующего механической защиты и надёжного крепления. Пластиковые вентиляционные заглушки могут оказаться более подходящими в тех случаях, когда важны малый вес, изоляционные свойства или экономия средств.
Материал корпуса также следует проверить на устойчивость к коррозии, воздействию химических веществ, масла, температурных перепадов, а также на совместимость с материалом корпуса оборудования.
Типичные области применения вентиляционных клапанов
Вентиляционные клапаны широко используются в наружном и промышленном электронном оборудовании, подверженном перепадам температуры и воздействию загрязняющих веществ из окружающей среды.
Наружное светодиодное освещение: способствует регулированию перепадов давления, вызванных нагревом во время работы и охлаждением в ночное время.
Оборудование видеонаблюдения и мониторинга: обеспечивает выравнивание давления в корпусах камер, подверженных воздействию солнечного света, дождя и перепадов температуры.
Телекоммуникационные шкафы: защищают коммуникационные модули, системы управления антеннами и наружные шкафы, обеспечивая при этом контролируемый воздушный поток.
Наружные датчики: обеспечивают компактное решение для регулирования давления в небольших герметичных корпусах приборов.
Промышленные блоки управления: подходят для распределительных коробок, модулей управления и измерительного оборудования, требующих установки с резьбовым соединением.
Автомобильная электроника: помогает оборудованию противостоять воздействию дождя, пыли, вибрации и резких перепадов температуры.
Морская и прибрежная электроника: может использоваться там, где влажность и воздействие солевой среды требуют тщательного подбора материалов и обеспечения коррозионной стойкости.
Нужна помощь в выборе подходящего вентиляционного клапана?
Одного размера резьбы недостаточно для выбора подходящего клапана.
Пришлите компании HOAN следующую информацию о проекте:
· размеры корпуса или внутренний объём;
· размер резьбы или монтажного отверстия;
· диапазон рабочих температур;
· требуемый уровень защиты;
· возможное воздействие дождя, пыли, масла, химических веществ или солевого тумана;·
· предполагаемый объём заказа.
Как выбрать клапан выравнивания давления со степенью защиты IP68？
Пропускная способность по воздуху
Водонепроницаемая защита
Монтажный интерфейс
Совместимость с окружающей средой
Почему стоит сотрудничать с компанией «Сиань Хуань Микровейв»?
Компания «Сиань Хуань Микровейв» (Xi’an Hoan Microwave Co., Ltd.) была основана в 2005 году, и вентиляционные клапаны выравнивания давления являются одной из ее официальных продуктовых категорий. На официальном сайте компании также указано наличие собственной конструкторской команды, производственных мощностей, строгого технологического контроля и профессиональной испытательной лаборатории. Компания осуществляет разработку индивидуальной продукции и предоставляет технические услуги в соответствии с требованиями заказчика.
При реализации проектов по вентиляции корпусов компания HOAN проводит оценку применения на основе следующих параметров:
объем корпуса;
требуемая пропускная способность по воздуху;
монтажные размеры;
требования к мембране;
материал корпуса;
степень защиты IP;
температурные условия и условия коррозионной нагрузки.
Такой инженерный подход позволяет избежать выбора продукта только на основе визуального совпадения размеров резьбы.
