Пример внедрения виброизоляции в коммуникационном шкафу
2026-07-20
Обзор проекта
Производителю телекоммуникационного оборудования в Гуанчжоу требовался надежный способ защиты тяжелого шкафа, содержащего чувствительные электронные модули. Шкаф подвергался бы воздействию вибрации и механических ударов во время погрузочно-разгрузочных работ, транспортировки, монтажа и технического обслуживания, поэтому система крепления должна была не только выдерживать нагрузку.
КомпанияООО Сиань Хунъань Микроволнапроанализировала конструкцию шкафа, монтажное пространство, предполагаемое распределение нагрузки и условия эксплуатации, после чего рекомендовала шеститочечную систему изоляции с использованием стальных тросов. Затем заказчик установил пробный комплект и провел собственную оценку. Выбранное решение соответствовало требованиям проекта и послужило практической основой для дальнейшего применения в производстве.
Краткое описание проекта
| Элемент проекта | Подробности |
| Применение | Шкаф для оборудования связи повышенной прочности |
| Местонахождение клиента | Гуанчжоу, Китай |
| Вес оборудования | Примерно 750 кг |
| Размеры шкафа | 600 × 800 × 800 мм |
| Выбранный товар | Амортизатор на тросе JGX-1276S-220A |
| Количество | 6 единиц |
| Основная цель | Снизить уровень передаваемых ударов и вибраций |
| Результат | Оценка образца, предоставленного заказчиком, завершена успешно |
Инженерный вызов
Основная сложность заключалась не только в весе корпуса. Изоляторы также должны были обеспечивать устойчивость, помещаться в компактное основание и обеспечивать достаточную степень контролируемого перемещения, чтобы гасить удары и вибрации до того, как эти нагрузки достигнут электронных компонентов.
Выдерживание точечной нагрузки
Тяжелый шкаф оказывает значительное постоянное давление на каждую точку крепления. Неравномерное распределение нагрузки может привести к неравномерному прогибу, наклону шкафа или чрезмерной нагрузке на опорную раму. По этой причине точки крепления необходимо было располагать в соответствии с конструктивными направляющими шкафа, а не просто на равных геометрических интервалах.
Защита внутренних электронных компонентов
В коммуникационных шкафах часто размещаются коммутаторы, источники питания, разъемы, платы управления и модули передачи данных. Повторяющиеся механические воздействия могут привести к ослаблению крепежных элементов, износу паяных соединений, смещению разъемов и сокращению срока службы компонентов. Поэтому система изоляции должна была снижать как постоянную вибрацию, так и кратковременные ударные нагрузки.
Работа в условиях ограниченного монтажного пространства
Конструкция корпуса оставляла мало места для габаритных креплений или сложных кронштейнов. Требовалась компактная компоновка, чтобы изоляторы можно было установить так, чтобы они не мешали дверям, кабельным трассам или несущим элементам каркаса.
Почему был сделан выбор в пользу изоляторов с тросом
Тросовые амортизаторы сочетают в себе упругую опору и демпфирование за счет трения. Их тросовые петли изгибаются под нагрузкой, а движение внутренних прядей рассеивает энергию. Благодаря этому они особенно полезны в случаях, когда тяжелому оборудованию требуется многонаправленная защита от ударов, длительный срок службы и минимальное техническое обслуживание.
| Коэффициент отбора | Резиновая опора | Изолятор с тросом |
| Характеристики старения | Характеристики могут изменяться по мере старения эластомера | Цельнометаллический упругий элемент предотвращает старение резины |
| Реакция на удар | В значительной степени зависит от геометрии резины и состава резиновой смеси | Большое отклонение и трение, обеспечивающее демпфирование, позволяют выдерживать ударные нагрузки |
| Направленное поведение | Может значительно варьироваться в зависимости от направления нагрузки | Может обеспечивать защиту в нескольких направлениях |
| Техническое обслуживание | Может потребоваться проведение периодической проверки | При нормальной эксплуатации практически не требует технического обслуживания |
| Экологическая устойчивость | На него могут влиять масла, озон или температура | Кабель из нержавеющей стали обладает высокой стойкостью к воздействию окружающей среды |
Как была определена схема монтажа

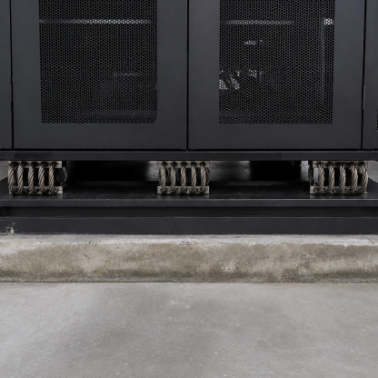

Инженерная команда уделила особое внимание тому, как нагрузка от шкафа будет фактически передаваться на опорную раму. Была выбрана шеститочечная схема крепления, поскольку она обеспечивала более равномерное распределение нагрузки по всей конструкции, сохраняя при этом устойчивость шкафа.
Четыре изолятора могли бы привести к чрезмерной концентрации нагрузки в углах, особенно если центр тяжести не был идеально центрирован. Дополнительные точки опоры помогли снизить локальные напряжения и обеспечили большую гибкость при выравнивании изоляторов по отношению к основным несущим элементам корпуса.
Окончательные положения всегда следует проверять с учетом фактического расположения центра тяжести, жесткости рамы, толщины опорной плиты, доступа к крепежным элементам, прокладки кабелей и необходимого зазора для прогиба. В случае тяжелого оборудования качество монтажного соединения имеет не меньшее значение, чем сам изолятор.
Рекомендации по установке

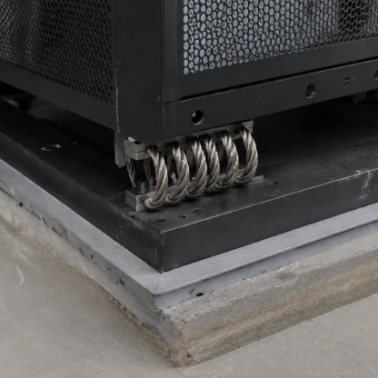

- Установите каждый изолятор между жестким элементом каркаса шкафа и прочным фундаментом.
- Следите за тем, чтобы изоляторы были выровнены в предусмотренном рабочем положении.
- Обеспечьте достаточный зазор для перемещения кабельной петли при ударах.
- Используйте крепежные элементы и способы фиксации, соответствующие ожидаемым условиям вибрации.
- Не следует крепить изоляторы исключительно к тонкому листовому металлу, который не способен выдерживать точечные нагрузки.
- Убедитесь, что после монтажа двери, кабельные лотки и распределительные щиты остаются доступными.
Техническое примечание: На предоставленном заказчиком изображении шкафа показана конфигурация оборудования, а не окончательный монтажный интерфейс. Перед установкой в производственной среде необходимо проверить детали соединения опорной рамы и изолятора.
Оценка образца
Сначала заказчик заказал полный набор образцов для монтажа и проверки прототипа. В ходе испытаний основное внимание уделялось стабильности крепления, допустимому прогибу, виброизоляционным характеристикам и механической прочности после многократных нагрузок.
| Этап оценки | Цель |
| Проверка статической нагрузки | Убедитесь, что корпус оставался устойчивым, а прогиб не выходил за пределы допустимого диапазона. |
| Оценка вибрации | Оцените, позволила ли система крепления снизить уровень передаваемых вибраций в условиях испытаний, установленных заказчиком. |
| Оценка шока | Проверить реакцию на типичные условия эксплуатации или эксплуатационные воздействия. |
| Контрольный осмотр после испытаний | Убедитесь, что изоляторы и монтажные соединения сохранили свою механическую целостность. |
По завершении испытаний образца заказчик подтвердил, что монтажная система соответствует заданным эксплуатационным требованиям. Шкаф оставался надежно закрепленным, а тросовые изоляторы обеспечивали необходимое сочетание демпфирующих свойств, долговечности и удобства монтажа.
Результаты проекта
В рамках проекта была реализована стабильная система изоляции, не потребовавшая существенных изменений в конструкции шкафа. Что ещё более важно, это продемонстрировало, что успешный подбор изоляторов зависит от всей механической системы в целом: веса оборудования, центра тяжести, жесткости рамы, геометрии крепления, допустимого прогиба, а также ожидаемых воздействий ударов и вибрации.
В случае аналогичных телекоммуникационных шкафов, серверных стоек, промышленных шкафов управления и оборудования для распределения электроэнергии правильно спроектированная схема расположения изоляторов на тросах может обеспечить надежную защиту, при этом требования к монтажу и техническому обслуживанию останутся относительно простыми.
Часто задаваемые вопросы
Почему было использовано шесть изоляторов вместо четырёх?
Дополнительные опорные точки улучшили распределение нагрузки и упростили выравнивание креплений по отношению к несущей раме шкафа. Необходимое количество зависит от фактического центра тяжести, жесткости основания и номинальной нагрузки изоляторов.
Можно ли использовать одну и ту же модель изолятора для всех шкафов аналогичной массы?
Нет. Для шкафов с одинаковым общим весом могут потребоваться разные изоляторы, поскольку их ориентация при монтаже, центр тяжести, спектр вибраций, ударные нагрузки и доступное пространство могут различаться.
Могут ли тросовые изоляторы заменить резиновые опоры?
Их можно использовать во многих условиях эксплуатации с высокими нагрузками, особенно там, где важна защита от ударов в различных направлениях, длительный срок службы или устойчивость к старению резины. Окончательный выбор, тем не менее, должен основываться на собственной частоте, прогибе, демпфировании и условиях окружающей среды.
Какая информация необходима для выбора модели?
К числу полезных исходных данных относятся: вес оборудования, его габариты, центр тяжести, ориентация при монтаже, количество точек крепления, частота и ускорение вибрации, ударный импульс, условия эксплуатации, а также ограничения по монтажному пространству.
Можно ли настроить интерфейс крепления?
Можно ознакомиться с монтажными размерами и деталями подключения для конкретного проекта. Любые индивидуальные изменения должны быть согласованы в ходе инженерной экспертизы до начала производства.
Заключение
Данный пример демонстрирует, как можно обеспечить защиту тяжелого телекоммуникационного шкафа с помощью тщательно спроектированной системы изоляции с использованием стальных тросов. Преимущество данного решения заключалось не в повторении стандартной конфигурации изделия, а в адаптации схемы крепления к конструкции шкафа и предполагаемым механическим нагрузкам.
При планировании будущих проектов правильный подбор оборудования начинается с получения полных данных о условиях эксплуатации. Вес оборудования — это лишь отправная точка; на окончательную рекомендацию влияют такие факторы, как центр тяжести, направление установки, условия вибрации, требования к ударопрочности, монтажное пространство и конструктивные соединения.
