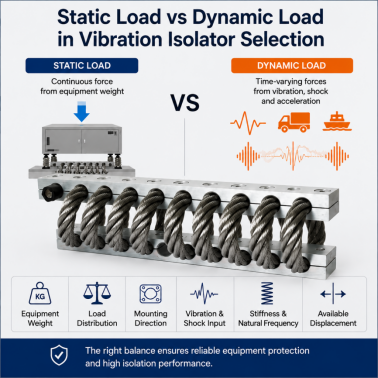

Статическая нагрузка и динамическая нагрузка при выборе виброизолятора
2026-07-27
Выбор виброизолятора исключительно на основании веса оборудования является одной из наиболее распространённых ошибок в области борьбы с ударами и вибрациями.
Вес оборудования определяет статическую нагрузку, выдерживаемую каждым изолятором, однако он не в полной мере отражает то, что происходит во время транспортировки, эксплуатации оборудования, при дорожных вибрациях или механических ударах. Крепление может надежно удерживать оборудование в неподвижном состоянии, но при этом допускать чрезмерные перемещения, резонанс или обеспечивать недостаточную изоляцию в динамических условиях.
Поэтому для правильного выбора инженерам необходимо оценивать статическую нагрузку, динамическую реакцию, распределение нагрузки, направление крепления, жесткость, демпфирование, частоту возбуждения и допустимое смещение в рамках единой системы.
Что такое статическая нагрузка?
Статическая нагрузка — это постоянная сила, действующая на виброизолятор, когда поддерживаемое оборудование находится в неподвижном состоянии.
Для оборудования, установленного в горизонтальном положении, общая статическая нагрузка в основном определяется его рабочей массой.
Например, если шкаф весом 100 кг опирается на четыре изолятора, теоретическая статическая нагрузка составляет:
100 кг ÷ 4 = 25 кг на один изолятор. Однако этот расчёт основан на предположении, что вес равномерно распределяется по всем четырём точкам крепления. В реальных условиях это часто не так.
На фактическое распределение нагрузки могут влиять следующие факторы:
Смещение центра тяжести Неравномерное расположение внутренних компонентов Концентрация аккумуляторов или источников питания на одной стороне Гибкие опорные плиты оборудования Различные высоты крепления Внешние кабели, шланги или трубы Допуски при производстве и монтаже В результате нагрузка на одну точку крепления может значительно превышать теоретическое среднее значение.
Перед выбором виброизолятора инженеры должны определить не только общую массу оборудования, но и предполагаемую нагрузку на каждую точку крепления.
Что такое динамическая нагрузка?
Динамическая нагрузка — это изменяющаяся во времени сила или воздействие, вызванное вибрацией, ускорением, ударом или толчком.
К числу распространенных источников относятся:
Двигатели, вентиляторы и вращающееся оборудование; Движение транспортных средств по неровным дорогам; Вибрация на борту судна и колебания, вызванные волнами; Удары при транспортировке и погрузочно-разгрузочных работах; Резкое торможение или ускорение; Запуск и остановка оборудования; Падения или удары; Повторяющиеся механические воздействия. Динамическая нагрузка является более сложной, чем статическая, поскольку оборудование и изоляторы ведут себя как связанная механическая система.
Пиковое ускорение на входе не всегда равно силе, передаваемой через изолятор. Фактическая реакция зависит от:
Жесткость изолятора при поддерживаемой массе
Дампинг
Собственная частота Частота возбуждения Длительность ударного импульса Направление монтажа Максимальный допустимый ход Именно поэтому простого расчёта, такого как «статическая нагрузка, умноженная на уровень перегрузки при ударе», недостаточно для окончательного выбора виброизолятора.
Номинальная статическая нагрузка не является показателем динамических характеристик
В техническом паспорте изделия может быть указана максимальная статическая нагрузка, однако это значение не следует рассматривать как полную динамическую нагрузочную способность.
Максимальная статическая нагрузка обычно обозначает нагрузку, которую изолятор способен выдержать в заданных стационарных условиях. Она не обязательно означает:
Рекомендуемая рабочая нагрузка; максимальное смещение при ударе; коэффициент передачи вибрации; резонансные характеристики; усталостная долговечность при циклических нагрузках; способность выдерживать поперечные нагрузки; многоосевые ударные характеристики; риск удара о дно. Таким образом, изолятор может обладать достаточной статической несущей способностью, но при этом оставаться непригодным для данного применения.
Например, чрезмерно жесткий виброизолятор может надежно удерживать оборудование, но при этом обеспечивать плохую виброизоляцию. Чрезмерно мягкий виброизолятор может улучшить высокочастотную виброизоляцию, но при этом допускать слишком сильные перемещения при ударе.
Правильный выбор — это баланс между грузоподъёмностью, жёсткостью, амортизацией, изоляционными характеристиками и монтажным зазором.

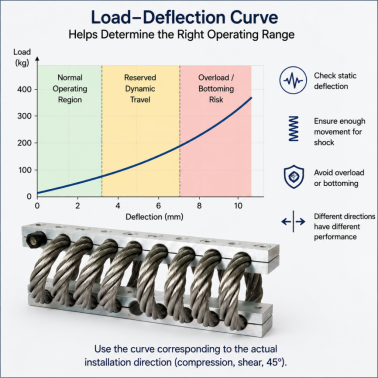

Почему кривые «нагрузка–прогиб» имеют важное значение
Кривая «нагрузка–прогиб» показывает, как деформируется изолятор при увеличении приложенной нагрузки.
Инженеры могут использовать эту кривую для оценки:
Ожидаемое статическое прогибание. Нормальный рабочий диапазон. Эффективная жесткость. Остаточное смещение при динамическом перемещении. Риск перегрузки или достижения нижнего предела хода. Различия между сжимающей и сдвиговой нагрузками. Максимальная нагрузка, указанная на кривой, не всегда является идеальной рабочей точкой.
Изолятор должен, как правило, работать в пределах соответствующего участка диапазона «нагрузка–прогиб», оставляя достаточное пространство для компенсации вибраций и ударов.
Если допускаются различные варианты монтажа, инженеры должны изучить кривую, соответствующую фактической ориентации. Монтаж в условиях сжатия, сдвига и под углом 45 градусов может приводить к различиям в характеристиках несущей способности, жесткости и смещения.
Рекомендуемая внутренняя ссылка:
Свяжите этот раздел с соответствующей страницей продукта HOAN, используя анкор-текст «кривая «нагрузка–прогиб» виброизолятора».
Собственная частота и резонанс
Защищаемое оборудование и виброизоляторы образуют систему «масса-пружина-демпфер», обладающую собственной частотой колебаний.
Если частота возбуждения близка к этой собственной частоте, может возникнуть резонанс. В области резонанса колебания оборудования и передаваемые вибрации могут усилиться, а не ослабнуть.
В случае упрощённой системы с одной степенью свободы виброизоляция, как правило, начинается тогда, когда отношение частоты возбуждения к собственной частоте превышает примерно √2.
Однако в реальных приложениях на производительность также влияют следующие факторы:
Дампинг
Нелинейная жесткость Направление монтажа Конструкция оборудования Многоосевые входные сигналы Диапазон частот возбуждения Более низкая собственная частота может улучшить изоляцию при более высоких частотах возбуждения, однако это, как правило, требует большего статического и динамического смещения.
Это приводит к важному инженерному компромиссу:
Для более эффективной изоляции часто требуется больше движения.
Поэтому инженеры должны убедиться, что у оборудования имеется достаточный зазор для перемещения без соприкосновения с окружающими рамами, стенами, кабелями или механическими упорами.
Статическая жесткость и динамическая жесткость
Статическая жесткость характеризует взаимосвязь между медленно прилагаемой нагрузкой и смещением.
Динамическая жесткость характеризует поведение изолятора при колебательной или изменяющейся во времени нагрузке.
Эти значения не всегда совпадают.
Это различие особенно важно для:
Канатные виброизоляторы Эластомерные виброизоляторы Виброизоляторы с фрикционным демпфированием Металлорезиновые виброизоляторы Гибридные системы «пружина-демпфер» Например, в канатных виброизоляторах используется многожильный металлический трос, который подвергается упругой деформации, а энергия рассеивается за счет трения между отдельными жилами.
Данная конструкция может демонстрировать нелинейную зависимость «нагрузка–прогиб». Изолятор может обеспечивать относительно податливую реакцию вблизи своего нормального рабочего положения, при этом постепенно увеличивая жесткость при более значительных смещениях.
Такое поведение может оказаться полезным в приложениях, где требуется как виброизоляция, так и защита от ударов, однако фактические характеристики все же необходимо оценивать с помощью кривых, характерных для конкретной модели, или данных испытаний.

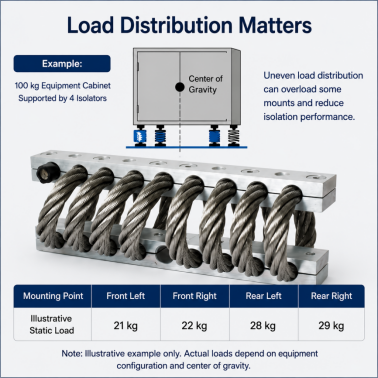

Практический пример: шкаф для оборудования весом 100 кг
Рассмотрим электронный шкаф массой 100 кг, установленный на четырех виброизоляторах.
Теоретическая статическая нагрузка составляет 25 кг на один изолятор. Однако предположим, что в задней части шкафа установлены более тяжелые компоненты.
Примерное распределение нагрузки может выглядеть следующим образом:
|
Точка крепления |
Иллюстративная статическая нагрузка |
|
Спереди слева |
21 кг |
|
Передняя правая сторона |
22 кг |
|
Слева сзади |
28 кг |
|
Справа сзади |
29 кг |
Эти значения приведены лишь в качестве примера и не являются фактическими данными проекта HOAN.
Этот пример показывает, почему равномерного распределения общего веса не всегда достаточно. Изолятор необходимо выбирать с учетом точки крепления, подвергающейся наибольшей нагрузке, при этом следя за тем, чтобы крепления с меньшей нагрузкой оставались в пределах допустимого рабочего диапазона.
Техническая экспертиза должна включать:
Уточните полную эксплуатационную массу.
Определите центр тяжести.
Рассчитайте расчетную нагрузку в каждой точке крепления.
Ознакомьтесь с соответствующей кривой «нагрузка–прогиб».
Убедитесь в правильности направления установки.
Сравните собственную частоту системы с ожидаемым возбуждением.
Оценить динамическое смещение при ударе.
Убедитесь в наличии необходимого свободного пространства для установки.
Убедитесь, что кабели и трубы не мешают движению.
При необходимости рассмотрите многоосевую нагрузку.
Рекомендуемая внутренняя ссылка:
Свяжите этот раздел с существующим корпусом для виброизоляции шкафа HOAN, используя анкор-текст «Корпус для виброизоляции шкафа для оборудования весом 100 кг».
Шесть ключевых параметров для выбора виброизолятора
1. Полная эксплуатационная масса
Укажите все установленные модули, аккумуляторы, компоненты системы охлаждения, разъемы, принадлежности и эксплуатационные жидкости (если применимо).
2. Центр тяжести
По возможности указывайте положение центра тяжести. Это помогает выявить неравномерную нагрузку между точками крепления.
3. Количество и расположение креплений
Четыре, шесть или восемь изоляторов могут обеспечивать различное распределение нагрузки и поведение конструкции. Большее количество опор не всегда означает лучшую изоляцию.
4. Направление монтажа
Укажите, устанавливается ли изолятор в условиях сжатия, сдвига, растяжения или под углом.
5. Вибрационные и ударные воздействия
К полезной информации относятся:
Диапазон частот Доминирующая частота Уровень ускорения Спектр случайных колебаний Форма импульса удара Пиковое ускорение Длительность импульса Количество и направление ударов Такое утверждение, как «удар силой 30 g», является неполным без указания длительности импульса и информации о креплении.
6. Допустимый ход
Уточните максимально допустимый ход во всех соответствующих направлениях. Зазор имеет особое значение при установке на транспортных средствах, на борту судов и в компактных шкафах.
Распространенные ошибки при отборе кандидатов
Выбор исключительно по максимальной статической нагрузке
Крепление, способное выдержать нагрузку, всё равно может оказаться слишком жёстким, слишком мягким или неподходящим для динамичных условий эксплуатации.
При условии равномерного распределения нагрузки
Смещение центра тяжести может привести к перегрузке одной или двух точек крепления.
Игнорирование направления монтажа
Данные по сжатию не следует автоматически применять при монтаже с поперечным сдвигом или под углом.
Выбор изолятора увеличенного размера
Слишком жесткий или недостаточно нагруженный изолятор может привести к недостаточному статическому прогибу и увеличению собственной частоты системы.
Игнорирование динамического смещения
Оборудование может столкнуться с окружающими конструкциями, даже если сам изолятор останется неповрежденным.
Использование неполной информации о шоке
Одного только пикового ускорения недостаточно для оценки реакции на удар. Необходимо также учитывать длительность импульса, форму волны, направление и периодичность.
Как HOAN помогает в выборе изоляторов
Компания «Xi’an Hoan Microwave Co., Ltd.» занимается разработкой и производством устройств для защиты от ударов и вибраций, предназначенных для электронного оборудования, промышленных систем, автомобильных установок, судового оборудования и прецизионных приборов.
В зависимости от проекта процесс отбора кандидатов в компании HOAN может включать:
Проверка веса оборудования; Анализ расположения центра тяжести; Расчет нагрузки на каждое крепление; Оценка направления монтажа; Анализ кривой «нагрузка–прогиб»; Оценка вибрационных и ударных нагрузок; Оценка жесткости и собственной частоты; Проверка смещения и зазора; Испытания продукции или индивидуальная конфигурация. Для получения более точных рекомендаций заказчикам следует предоставить:
Вес оборудования. Габариты оборудования. Расположение центра тяжести. Количество точек крепления. Направление монтажа. Доступное пространство для монтажа. Условия вибрации. Данные об ударных импульсах. Требования к окружающей среде. Предоставление полной информации о условиях эксплуатации позволяет подобрать изолятор с учетом реальных условий эксплуатации, а не просто подбирать его по каталожному значению нагрузки.
Часто задаваемые вопросы
Можно ли выбирать виброизолятор, ориентируясь исключительно на максимальную статическую нагрузку?
Нет. Максимальная статическая нагрузка подтверждает базовую несущую способность, однако инженеры должны также оценить жесткость, собственную частоту, направление крепления, смещение при ударе и динамическую реакцию.
Как рассчитывается статическая нагрузка на один изолятор?
Для начала распределите вес оборудования между точками крепления. Затем скорректируйте полученный результат с учетом положения центра тяжести и неравномерного распределения нагрузки.
Означает ли амортизатор на 30 г, что изолятор выдерживает статическую нагрузку, в 30 раз превышающую номинальную?
Не обязательно. Передаваемое усилие зависит от длительности ударного импульса, жесткости изолятора, демпфирования, опорной массы и динамической характеристики всей системы.
Может ли виброизолятор, размеры которого превышают номинальные, снизить эффективность виброизоляции?
Да. Слишком жесткий или недостаточно нагруженный изолятор может привести к недостаточному статическому прогибу и увеличению собственной частоты системы, что в свою очередь приведет к снижению эффективности виброизоляции.
Какая информация необходима для подбора виброизолятора?
Укажите вес оборудования, его габаритные размеры, положение центра тяжести, количество точек крепления, направление установки, спектр вибраций, ударный импульс и допустимый диапазон перемещения.
Заключение
Статическая нагрузка определяет, какой постоянный вес должен выдерживать виброизолятор. Динамическая характеристика определяет, как оборудование и система виброизоляции ведут себя под воздействием вибрации, ускорений и ударов.
Ни один из них не следует оценивать отдельно.
Для правильного выбора надежного виброизолятора необходимо комплексно оценить распределение нагрузки, жесткость, демпфирование, собственную частоту, направление монтажа, условия возбуждения и допустимый ход.
