Как работает защитный вентиляционный клапан?

2026-07-22

Защитный вентиляционный клапан обеспечивает контролируемый поток воздуха между герметичным корпусом и внешней средой, предотвращая при этом попадание воды, пыли и загрязняющих веществ. Снижая перепады давления, вызванные изменениями температуры, он защищает уплотнения корпуса и обеспечивает долгосрочную надежность электронного оборудования, эксплуатируемого на открытом воздухе.

Компания ООО Сиань Хунъань Микроволна. поставляет металлические и пластиковые вентиляционные клапаны для корпусов электроники и специализированного оборудования. Компания была основана в 2005 году и объединяет в себе возможности по разработке продукции, производству, контролю качества и технической поддержке.

Почему герметичным корпусам необходимо выравнивание давления

Герметичный корпус электронного устройства не является устойчивым к перепадам давления.

При работе внутренних компонентов выделяется тепло. Прямые солнечные лучи также могут повышать температуру корпуса. Воздух внутри расширяется и создает избыточное давление. Когда оборудование остывает ночью, выключается или попадает под дождь, внутренний воздух сжимается и создает отрицательное давление (вакуум).

Повторяющиеся циклы изменения давления могут создавать дополнительную нагрузку на:

уплотнительные прокладки корпуса;

кабельные вводы;

крышки и линзы;

клеевые соединения;

другие уплотнительные поверхности.

Отрицательное давление также может втягивать влажный воздух через небольшие зазоры или стареющие уплотнения. Водонепроницаемый дыхательный клапан (Waterproof Breather Valve) обеспечивает контролируемый путь для воздухообмена, снижая эту нагрузку давлением и не оставляя корпус открытым напрямую.

Принцип работы водонепроницаемых дыхательных клапанов

Типичный клапан выравнивания давления состоит из корпуса, дышащей мембраны, канала для воздушного потока и уплотнительного элемента.

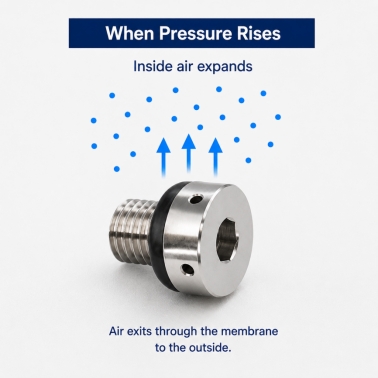

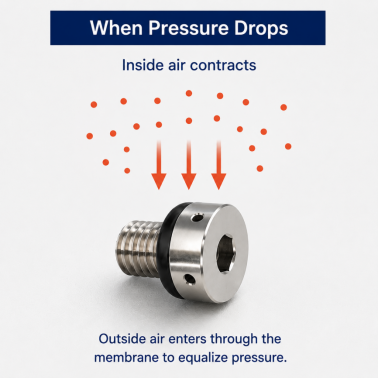

Когда давление внутри корпуса повышается, воздух выходит наружу через мембрану. Когда внутреннее давление падает, воздух движется внутрь. Этот пассивный воздушный поток постепенно снижает разницу давления между корпусом и окружающей средой.

Клапан не требует электропитания, вентилятора или механического привода.

Его фактическая эффективность зависит от нескольких факторов:

объем корпуса;
скорость изменения температуры;
проницаемость мембраны;
доступная площадь мембраны;
перепад давления;
внутреннее сопротивление воздушному потоку.

Клапан может подходить по монтажной резьбе, но при этом быть непригодным, если он не обеспечивает достаточный поток воздуха для корпуса.

Почему мембраны из ePTFE пропускают воздух, но задерживают воду

Во многих водонепроницаемых клапанах в качестве дышащей среды используется экспандированный политетрафторэтилен.

Дышащий клапан из ePTFE содержит микропористую мембрану, которая обеспечивает газообмен, препятствуя при этом проникновению жидкой воды при определенных условиях. Это позволяет корпусу «дышать» без использования незащищенного вентиляционного отверстия.

Каждая часть клапана выполняет отдельную функцию:

Компонент	Функция
Мембрана из ePTFE	Контролирует поток воздуха и препятствует проникновению жидкой воды
Корпус	Защищает мембрану и обеспечивает опору при установке
Уплотнительное кольцо	Герметизирует соединение между клапаном и корпусом
Воздушный канал	Соединяет внутреннее пространство корпуса с атмосферой

Материал мембраны, скорость воздушного потока и показатели водонепроницаемости всегда должны подтверждаться спецификацией выбранной модели.

Металлическая вентиляционная заглушка против пластикового дыхательного клапана

Как металлические, так и пластиковые вентиляционные отверстия могут обеспечивать выравнивание давления. Правильный выбор зависит от конструкции оборудования и условий эксплуатации.

Фактор выбора	Металлическая вентиляционная заглушка	Пластиковый дыхательный клапан
Механическая защита	Выше	Подходит для умеренного воздействия
Вес	Выше	Ниже
Типичный корпус	Металлический корпус	Пластиковый или облегченный корпус
Электрическая изоляция	Проводящий	Естественная изоляция
Монтаж	Надежное резьбовое крепление	Варианты с резьбовым или защелкивающимся креплением
Основные соображения	Прочность и долговечность	Вес, изоляция и стоимость

Резьбовая металлическая вентиляционная заглушка часто выбирается для компактного промышленного оборудования, требующего механической защиты и надежного крепления. Пластиковые вентиляционные клапаны могут быть более подходящими в тех случаях, когда важны малый вес, изоляция или контроль затрат.

Материал корпуса также следует проверять на устойчивость к коррозии, химикатам, маслам, температуре и на совместимость с материалом самого корпуса.

Типичные области применения защитных вентиляционных клапанов

Защитные вентиляционные клапаны обычно используются в наружном и промышленном электронном оборудовании, подверженном перепадам температур и воздействию загрязняющих веществ из окружающей среды.

Наружное светодиодное освещение: помогает контролировать изменения давления, вызванные нагревом во время работы и охлаждением в ночное время.

Системы видеонаблюдения и мониторинга: обеспечивают выравнивание давления в корпусах камер, подвергающихся воздействию солнечного света, дождя и перепадов температур.

Телекоммуникационные шкафы: защищают модули связи, блоки управления антеннами и наружные шкафы, обеспечивая при этом контролируемый поток воздуха.

Датчики для наружной установки: компактное решение для регулирования давления в небольших герметичных корпусах приборов.

Промышленные блоки управления: подходят для распределительных коробок, модулей управления и измерительного оборудования, требующих резьбового монтажа.

Автомобильная электроника: помогает оборудованию справляться с дождем, пылью, вибрацией и резкими перепадами температур.

Морская и прибрежная электроника: может использоваться там, где влажность и воздействие соли требуют тщательного подбора материалов и коррозионной стойкости.

Нужна помощь в выборе подходящего вентиляционного клапана?

Одного размера резьбы недостаточно для выбора подходящего вентиляционного отверстия.

Отправьте в HOAN следующую информацию о проекте:

размеры корпуса или внутренний объем;
размер резьбы или монтажного отверстия;
диапазон рабочих температур;
требуемый уровень защиты;
воздействие дождя, пыли, масел, химикатов или соляного тумана;
ориентировочный объем заказа.
Как выбрать клапан выравнивания давления IP68

Клапан выравнивания давления IP68 должен соответствовать конструкции всего корпуса, а не только монтажному отверстию.

Перед выбором модели подтвердите четыре ключевых требования:

Воздушный поток

Для корпусов большего размера или при более резких перепадах температуры обычно требуется более высокий уровень воздушного потока. Недостаточный поток может привести к сохранению избыточного давления внутри корпуса.

Водонепроницаемая защита

Дождь, струи воды и погружение представляют собой различные условия воздействия. Требуемый уровень IP должен соответствовать реальным условиям эксплуатации и соответствующим условиям испытаний.

Монтажный интерфейс

Проверьте диаметр и шаг резьбы, толщину стенки, уплотнительную поверхность и доступное пространство для установки.

Экологическая совместимость

Мембрана, корпус и уплотнительное кольцо должны быть устойчивы к воздействию температур, пыли, воды, масел, растворителей и коррозии.

Наличие вентиляционного клапана со степенью защиты IP68 не гарантирует автоматически класс защиты IP68 для всего корпуса. Итоговая защита также зависит от качества монтажа, степени сжатия уплотнительного кольца и конструкции готового корпуса.

Почему стоит работать с Xi’an Hoan Microwave Co., Ltd.?

Компания Xi’an Hoan Microwave Co., Ltd. была основана в 2005 году и включает вентиляционные клапаны в число своих официальных категорий продукции. На ее веб-сайте также представлена информация о собственной команде дизайнеров, производственных мощностях, строгом контроле процессов и профессиональной испытательной лаборатории. Компания обеспечивает разработку индивидуальных продуктов и техническое обслуживание в соответствии с требованиями заказчика.

Для проектов по вентиляции HOAN оценивает применение на основе:

объем корпуса;

потребности в воздушном потоке;

установочные размеры;

требования к мембране;

материал корпуса;

степень защиты IP;

температурные условия и условия коррозии.

Такой инженерный подход позволяет избежать выбора изделия только на основании того, что размер его резьбы кажется подходящим.
