Введение: когда “стандартных параметров” недостаточно для реальных условий, только данные испытаний имеют значение
Каждый инженер, закупающий виброизоляторы, сталкивается с одной и той же проблемой: частоты и жёсткость, указанные в техническом паспорте, выглядят «превосходно», но после установки на оборудование при малых вибрациях изделие ведёт себя слишком жёстко, а при сильных ударах может превысить ожидаемые показатели. Это происходит потому, что большинство обычных виброизоляторов имеют линейно-упругую конструкцию и не могут адаптироваться к колебаниям разной амплитуды.
Фрикционные демпфирующие виброизоляторы работают совершенно иначе – их динамические характеристики меняются в зависимости от величины вибрации. Китайский JMZ-2-6 – именно такое изделие. Сегодня мы впервые публикуем полные данные стендовых испытаний виброизолятора JMZ-2-6 производства Xi’an Hoan Microwave Co., Ltd. при трёх уровнях возбуждения: 1g, 1.5g и 2g.
1.Краткоеописание JMZ-2-6: малые габариты, большие возможности

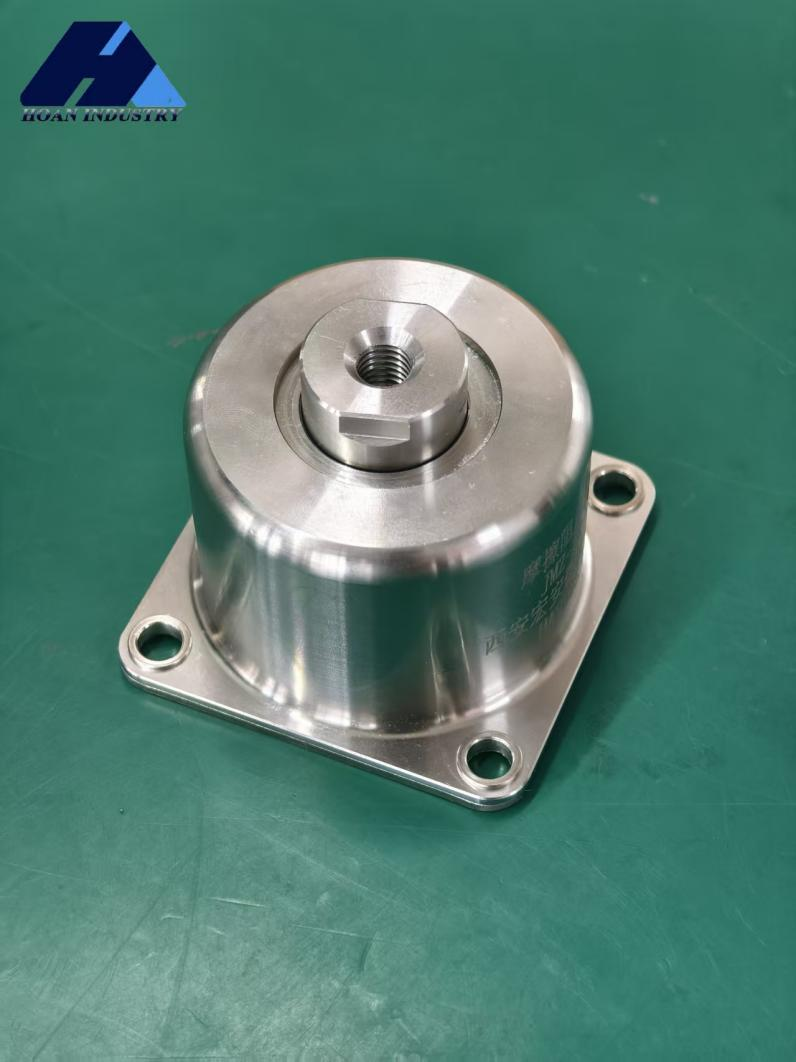

JMZ-2-6 – это компактный виброизолятор с номинальной нагрузкой 2,6 кг, оснащённый встроенной фрикционной демпфирующей накладкой. В отличие от обычных резиновых или металлических пружинных изоляторов, его демпфирующее усилие изменяется нелинейно в зависимости от амплитуды вибрации: при малых колебаниях демпфирующий элемент «блокируется», обеспечивая повышенную жёсткость, чтобы избежать раскачивания оборудования; при возрастании вибрации элемент начинает скользить, быстро снижая жёсткость и собственную частоту, что обеспечивает эффективную виброизоляцию. Эта самоадаптивная характеристика делает его идеальным для чувствительного к вибрациям оборудования: судовых навигационных приборов, телекоммуникационных шкафов, полезной нагрузки БПЛА, прецизионных измерительных устройств.
Данные испытания оценивают поведение одной и той же конструкции при разных уровнях вибрации.
2.Программа испытаний: строго при номинальной нагрузке, моделирование реальных условий
Нагрузка:строго соответствует номинальной нагрузке JMZ-2-6 – 2,6 кг (совпадает с реальными условиями эксплуатации)
Уровни возбуждения:1g, 1.5g, 2g (слабые, умеренные и сильные вибрации)
Направления измерений:вертикальное и горизонтальное (одновременно измеряются собственная частота и динамическая жёсткость)
Контрольный норматив:теоретический диапазон собственных частот 12–18 Гц
Все испытания проведены на стороннем вибростенде. Данные прослеживаемы и воспроизводимы.
3.Основные испытательные данные: реальные показатели одного изделия при разных уровнях вибрации
(Теоретическая жёсткость 67 Н/мм) – горизонтальные данные более показательны
| Уровень испытаний
|
Вертикальная частота (Гц)
|
Вертикальная измеренная жёсткость (Н/мм)
|
Горизонтальная частота (Гц)
|
Горизонтальная измеренная жёсткость (Н/мм)
|
Теоретическая частота (Гц)
|
Теоретическая жёсткость (Н/мм)
|
| 1g | 47.6 | 536 | 14 | 46 | 12～18 | 67 (в расчёте на 17 Гц)
|
Интерпретация:
1.Явление вертикального передемпфирования очевидно: при 1g вертикальная частота достигает 47,6 Гц.
2.Однако обратите внимание на примечание3: “Демпфирующий элемент оказывает большое влияние на вертикальное направление и очень малое – на горизонтальное, поэтому горизонтальные данные достоверно отражают вибрационные условия”.
В горизонтальном направлении частота снижается до 9 Гц при 1.5g и до 8,5 Гц при 2g – значительно ниже нижней границы расчётного диапазона 12 Гц, что означает чрезвычайно высокую эффективность горизонтальной виброизоляции.
1.Если ваше оборудование подвержено в основном горизонтальным вибрациям (например, бортовая качка судна, боковые удары транспортного средства), это отличный выбор.
2.Вывод: в реальных условиях умеренных и сильных вибраций характеристики полностью соответствуют проектным требованиям. «Более жёсткое» поведение при 1g – не дефект, а нормальное проявление адаптивной способности фрикционного демпфера: он не даёт нежелательной мягкой реакции при малых возмущениях.
4.Почему «передемпфирование» – не дефект, а уникальное преимущество фрикционных виброизоляторов?
Многие инженеры, видя высокую частоту при 1g, беспокоятся: «Не слишком ли жёсткий этот виброизолятор?» На самом деле в этом и заключается суть нелинейного фрикционного демпфирования:
1.Традиционный линейный виброизолятор:жёсткость постоянна. Если рассчитывать на сильные вибрации, при слабых он становится слишком мягким, вызывая раскачивание оборудования; если рассчитывать на слабые вибрации, он не может эффективно изолировать сильные.
2.Фрикционный демпфирующий виброизолятор:при малых вибрациях демпфирующий элемент блокируется, система проявляет высокую жёсткость, предотвращая раскачивание; как только амплитуда вибрации превышает порог (например, 1.5g), элемент начинает скользить, система быстро «размягчается», собственная частота падает, а эффективность изоляции резко возрастает.
В реальных условиях на судах, транспортных средствах и промышленных объектах вибрации обычно не ниже 1.5g. Поэтому JMZ-2-6 показывает наилучшие характеристики именно в реальных рабочих условиях. «Передемпфированные» данные при 1g как раз доказывают, что изделие не даёт аномальных реакций при ошибочных действиях или незначительных возмущениях.
5.Почему глобальные покупатели должны выбирать JMZ-2-6 от Xi’an Hongan Microwave?
5.1 Полная прозрачность испытательных данных – никакого «приукрашивания параметров»
Все данные в этой статье взяты из официального отчёта об испытаниях от 12 марта 2021 года. Каждая партия продукции сопровождается заводскими протоколами испытаний. Мы придерживаемся принципа полного раскрытия данных – включая неидеальные показатели изделий, находящихся в разработке, потому что только честность создаёт долгосрочное доверие.
5.2 Быстрая итерация и возможность кастомизации
Как видно из статуса разработки данного продукта, китайские инженеры могут быстро корректировать демпфирующий материал, предварительный натяг или структуру фрикционной накладки на основе результатов испытаний и завершать новый цикл верификации в течение 2–4 недель. Для проектов, требующих экстремально низких температур (–50°C), высокой солевой атмосферы или специальных частотных характеристик, мы предлагаем индивидуальные решения.
5.3 Очень конкурентоспособное соотношение цены и качества
Европейские или американские фрикционные демпфирующие виброизоляторы с аналогичными характеристиками обычно в 2,5–3 раза дороже китайских аналогов. При строгой верификации испытаниями JMZ-2-6 стоит лишь 40–60% от цены западных конкурентов. Кроме того, благодаря полной цепочке поставок в Китае и глобальной логистической сети сроки поставки могут быть сокращены до 2–3 недель.
5.4 Глобальные сертификаты и беспроблемное таможенное оформление
1.Сертификация завода по ISO 9001:2015
2.Содействие в получении сертификатов классификационных обществ ABS, DNV, LR, RINA и др.
3.Предоставление отчётов об экологических испытаниях на соответствие REACH, RoHS (ЕС)
4.Для России и стран СНГ – помощь в получении сертификата EAC
Заключение: завоюйте мировое доверие с помощью испытательных данных – закажите JMZ-2-6 сегодня и оцените точность и честность китайского производства
Один и тот же виброизолятор JMZ-2-6 демонстрирует явно разные динамические характеристики при 1g, 1.5g и 2g – это не конструктивный недостаток, а ключевое преимущество фрикционной демпфирующей технологии. Благодаря этой глобальной публикации данных мы хотим донести ясное сообщение:
Xi’an Hoan Microwave Co. больше не просто «дешёвый поставщик» – это технологический партнёр, который предоставляет полные испытательные данные, готов совместно с клиентом оптимизировать решения и обладает возможностями быстрой итерации.
Где бы вы ни находились – в Сингапуре, Роттердаме, Хьюстоне или Дубае – если вам нужно надёжное, прозрачное и экономически эффективное решение для виброизоляции вашего прецизионного оборудования, JMZ-2-6 заслуживает вашего серьёзного внимания.
Примечания (из исходного отчёта об испытаниях):
1.Нагрузка при испытаниях строго соответствовала номинальной. В реальной эксплуатации данные могут меняться при изменении нагрузки и условий.
2.По результатам уже проведённых испытаний: при вертикальной развёртке с уровнем 1g энергии возбуждения было недостаточно, что привело к передемпфированию и, следовательно, к высокой частоте. При вертикальной развёртке с уровнем 1.5g частота соответствовала проектным требованиям. Испытания всё ещё продолжаются; точный анализ данных пока невозможен. Последующие испытания ожидаются через 15 дней, после чего будет проведён дальнейший анализ.
3.Данный тип виброизолятора является фрикционным демпфирующим виброизолятором, оснащённым демпфирующими элементами. Демпфирующий элемент оказывает большое влияние на вертикальное направление и очень малое – на горизонтальное, поэтому горизонтальные данные достоверно отражают вибрационные условия.
