Точные измерения без опасений за встряхивания: решение с использованием тросовых виброизоляторов серии JGX
2026-05-11
Введение: Скрытые затраты в сфере глобального логистического оборудования — случайные колебания дорожного покрытия снижают точность ваших прецизионных измерительных приборов
В сфере международных специальных перевозок автоцистерны широко используются для транспортировки нефтепродуктов, продуктов тонкой химии и питьевой воды. Поскольку в задней части цистерны обычно устанавливаются высокоточные дозирующие насосы PD (объемного типа), на грунтовых дорогах или в условиях средней пересеченной местности случайные колебания частотой 16–18 Гц, возникающие от листовых рессор и дорожного покрытия, стали общепризнанным «убийцей» в отрасли: они не только приводят к дрейфу нулевой точки датчика, но и вызывают переменную усталость внутренних деталей насоса, в результате чего точность дозирования быстро ухудшается с ±0,2% до более чем ±2%.
Компания Xi'an Hong'an Microwave Co., Ltd., опираясь на технологии виброизоляции военного уровня, представила для отрасли специальной логистики системные решения на базе тросовых виброизоляторов серии JGX.
I. Анализ проблем: почему диапазон 16–18 Гц является «смертельным диапазоном» для высокоточных измерений?
1.Резонансный эффект, вызванный частотной связью. При движении прицепа по щебню или грунтовой дороге частота случайных колебаний шин и поверхности составляет 10–20 Гц. Собственная частота обычных резиновых виброизоляторов обычно составляет около 12–15 Гц, что приводит к резонансному усилению (коэффициент передачи T% > 1) в диапазоне 16–18 Гц. Из-за недостаточного демпфирования системы эффективное гашение колебаний в диапазоне частот ниже 1,4-кратной собственной частоты невозможно, в результате чего насос PD подвергается ударным нагрузкам, превышающим ускорение дорожного покрытия в 3–5 раз.
2.Многоосевое случайное смещение. При прохождении поворотов или движении по поперечному уклону прицеп подвергается воздействию вертикальных колебаний, боковых раскачиваний и продольных ударов при ускорении и торможении. Обычные однонаправленные виброизоляторы не способны обеспечить одинаковую жесткость в трех направлениях, что приводит к скручиванию корпуса насоса и сокращению срока службы уплотнений.
3.Снижение эксплуатационных характеристик в экстремальных условиях. Обычные полиуретановые или резиновые материалы при температуре ниже -20 °C затвердевают и теряют эластичность, а при температуре выше 70 °C подвергаются ползучести; кроме того, они чрезвычайно уязвимы к воздействию топлива и солевого тумана, в результате чего не могут обеспечить надежность, необходимую для дальних межрегиональных перевозок.
II. Основное решение: JGX-0648D-30A—Технология виброизоляции с использованием полностью металлического сухого трения
Разработанный компанией Xi'an Hong'an Microwave JGX-0648D-30A с помощью спиральной намотки из нержавеющей проволоки авиационного качества, и его механизм рассеивания энергии полностью отличается от традиционных материалов.

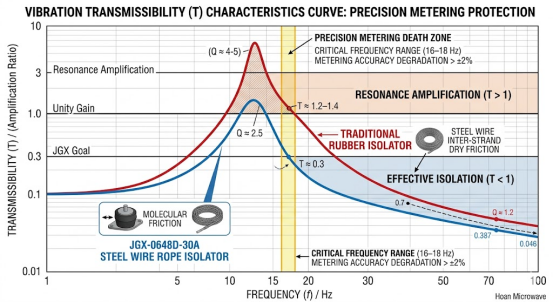

2.1 Точное подавление резонанса за счет нелинейной жесткости Серия JGX обладает выраженными характеристиками нелинейной жесткости (переменной жесткости). При возбуждении частотой 16–18 Гц коэффициент передачи колебаний T ≤ 0,3, что означает, что более 80 % энергии колебаний рассеивается за счет сухого трения внутри виброизолятора еще до попадания в корпус насоса.
2.2 Трехосевая равномерная жесткость и конструкция с «4+2» опорами. В данной модели используется симметричная спиральная конструкция, обеспечивающая равномерное распределение жесткости по вертикали, горизонтали и продольной оси. Благодаря схеме расположения «4 опоры на основании + 2 опоры сзади» для насоса PD (типоразмер: 16"×9"×16") создана защитная клетка с шестью степенями свободы. Даже при движении по наклонной поверхности под углом 15° момент предварительного сжатия, создаваемый задними виброизоляторами, обеспечивает стабильное положение корпуса насоса и отсутствие отклонений в данных измерения.
2.3 Устойчивость к воздействию окружающей среды на военном уровне (соответствие системе качества GJB). Благодаря полностью металлической конструкции диапазон рабочих температур составляет от -65 °C до +150 °C. Устройство не подвержено воздействию масляных загрязнений, озона, ультрафиолета и сильного солевого тумана, а его расчетный срок службы составляет 5–8 лет, что делает его по-настоящему «безобслуживаемым автомобильным компонентом».
III. Пример типичного применения: автопарк специальных транспортных средств одного из горнодобывающих предприятий
*Условия эксплуатации: автоцистерна-прицеп объемом 30 м³, среднесуточный пробег 15 км по грунтовым дорогам горнодобывающего предприятия.
*Схема установки: Статическая нагрузка на одну точку 60–70 кг, 6 штук JGX-0648D-30A по всему автомобилю.
*Сравнение реальных данных:
Интенсивность вибрации: ускорение корпуса насоса снизилось с 1,1 g до 0,15 g, эффективность виброизоляции составила 86,4 %.
Стабильность измерений: в течение 24 месяцев непрерывной работы погрешность измерений постоянно остается в пределах ±0,5 %, при этом нет необходимости в заводской калибровке.
Расходы на техническое обслуживание: Периодичность замены уплотнений насосов PD увеличена с 3 до более чем 24 месяцев, а частота отказов из-за трещин в опорах составляет 0.
Почему международные закупщики должны выбрать модель JGX-0648-30 от компании Xi'an Hong'an Microwave?
|
Ключевые показатели |
Традиционные полиуретановые/резиновые виброизоляторы |
JGX-0648D-30A Амортизатор на стальных тросах |
|
Эффективность виброизоляции в диапазоне 16–18 Гц |
Легко возникает резонансное усиление (коэффициент передачи > 1,2) |
Высокоэффективная изоляция (коэффициент передачи < 0,3) |
|
Механизмы рассеивания энергии |
Внутримолекулярное трение (вызывает нагрев и ускоряет старение) |
Сухое трение между волокнами (постоянное и надежное) |
|
Диапазон допустимых температур |
от -20 °C до +70 °C |
от -65 °C до +150 °C |
|
Способность выдерживать нагрузки в трех направлениях |
Превосходная вертикальная устойчивость, слабая боковая жесткость |
Одинаковая жесткость во всех направлениях, высокая устойчивость к скручиванию |
|
Устойчивость к химическим веществам |
Неустойчив к воздействию топлива, легко разлагается |
Устойчив к воздействию кислот и щелочей, масляных загрязнений, не подвержен старению |
|
Стоимость жизненного цикла |
Низкая стоимость первоначальной покупки, высокая частота замены |
Низкая совокупная стоимость владения, отсутствие необходимости в техническом обслуживании на протяжении всего срока службы |
V. Оперативное реагирование и глобальная поддержка
Компания «Сиань Хунань Микроволн» обязуется предоставлять каждому клиенту комплексную техническую поддержку:
1.Услуга по подбору оборудования на основе моделирования: предоставьте CAD/CAE-модели оборудования, и мы подготовим отчет о соответствии динамическим и статическим нагрузкам в течение 48 часов.
2.Сертификаты: Продукт полностью соответствует требованиям систем качества ISO 9001 и GJB (Государственный военный стандарт).
3.Глобальная логистика: поддержка технической интеграции на трех языках (китайском, английском и русском), соответствие различным международным стандартам в сфере логистики.
Свяжитесь с нами: посетите официальный сайт компании ООО Сиань Хунъань Микроволна, введите в поиске «Серия JGX», чтобы получить подробную техническую документацию и 3D-модели.
