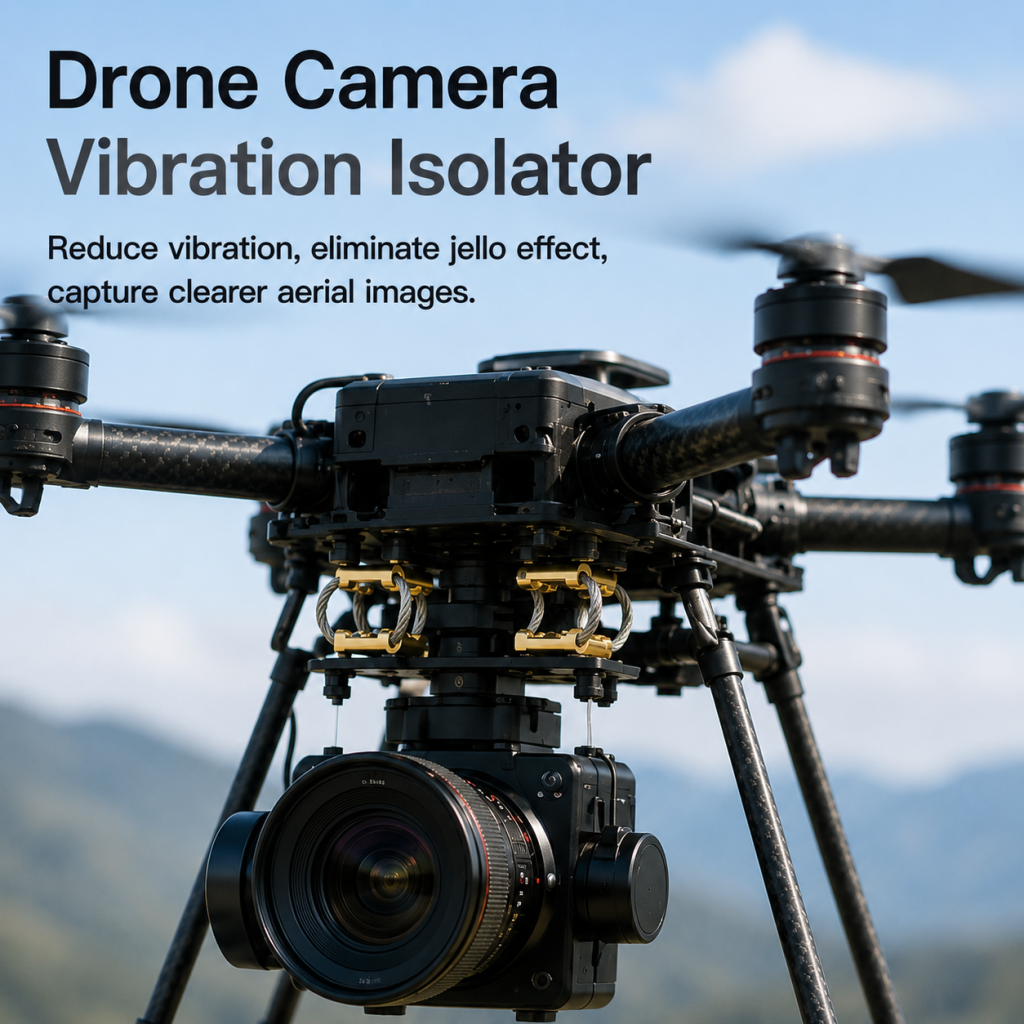

Почему камерам дронов нужны виброизоляторы?
2026-07-10
Полное руководство по противовибрационной защите камер БПЛА и их изоляции с помощью стальных тросов. В настоящее время дроны широко используются в аэрофотосъемке, осмотре линий электропередач, мониторинге окружающей среды, сельскохозяйственной съемке, картографировании, ликвидации чрезвычайных ситуаций и сборе промышленных данных. По мере совершенствования полезных нагрузок БПЛА стабильность камеры стала одним из важнейших факторов, влияющих на качество изображения, точность измерений и эффективность полетных заданий.
Однако одна проблема по-прежнему затрагивает как коммерческие дроны, так и промышленные БПЛА: вибрация. Даже когда дрон выглядит устойчивым в воздухе, камера, подвес, сенсорный модуль или оптико-инфракрасная (EO/IR) полезное нагрузка могут по-прежнему подвергаться воздействию высокочастотной вибрации, вызванной двигателями, пропеллерами, возмущениями воздушного потока и резонансом планера. Без надлежащей виброизоляции камеры дрона эти воздействия могут снизить четкость изображения, исказить показания датчиков, сократить срок службы компонентов и затруднить последующую обработку данных.
В этой статье объясняется, почему камерам дронов необходимы виброизоляторы, как вибрация влияет на качество аэрофотосъемки и почему виброизоляторы на тросах, такие как серия HOAN GR, подходят для креплений камер БПЛА, подвесов дронов, картографического оборудования и другого чувствительного бортового оборудования.
Что вызывает вибрацию камеры дрона?
Вибрация дрона возникает одновременно из нескольких источников. Наиболее распространённым источником является система роторов. Когда пропеллеры вращаются с высокой скоростью, даже небольшой дисбаланс, деформация лопастей или колебания частоты вращения двигателя могут вызывать периодические возбуждающие силы. Эти силы распространяются по раме дрона и могут достигать места крепления камеры.
Двигатели также генерируют непрерывную высокочастотную вибрацию. Во время зависания, поворотов, ускорения, торможения или корректировки курса под воздействием ветра система управления полётом постоянно регулирует частоту вращения двигателей. Эти небольшие, но частые изменения могут вызывать вибрацию, которую системе камер сложно устранить.
Еще одним важным фактором является воздушный поток. Ветер, турбулентность и резкие изменения направления полета могут вызывать нерегулярные колебания корпуса дрона. Для промышленных дронов, работающих вблизи зданий, гор, башен или линий электропередачи, воздушный поток может быть нестабильным и непредсказуемым. Кроме того, сама конструкция дрона может иметь собственные частоты колебаний. Если частота вибрации, создаваемой двигателем или пропеллером, близка к собственной частоте крепления камеры, платформы подвеса или конструкции корпуса, может возникнуть резонанс, в результате чего вибрация может усилиться.
По этой причине виброизолятор для БПЛА — это не просто аксессуар. Он является частью системы механической защиты, расположенной между каркасом дрона и камерой в качестве полезной нагрузки.

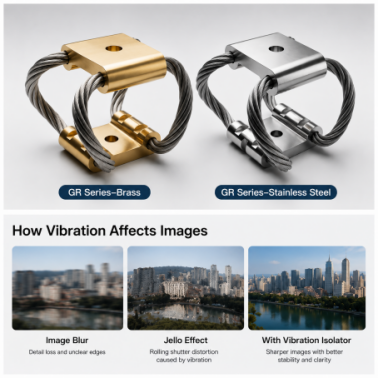

Как вибрация влияет на качество изображения, получаемого с БПЛА
Вибрация может влиять на камеру дрона несколькими способами. Первая и наиболее заметная проблема — размытость изображения. Когда камера подвергается постоянной микровибрации во время съемки, резкость изображения снижается. При выполнении задач по картографированию, осмотру и мониторингу размытые изображения могут затруднять распознавание таких деталей, как трещины, состояние кабелей, состояние сельскохозяйственных культур, дефекты поверхности или мелкие объекты.
Вторая проблема — это хорошо известный «желейный эффект». Во многих камерах БПЛА используются датчики с «роллинг-шаттером». Когда вибрация вызывает смещение камеры в момент, когда датчик сканирует изображение построчно, снятое изображение может выглядеть волнистым, перекошенным или искажённым. Это особенно часто происходит, когда высокочастотная вибрация двигателя передаётся на корпус камеры.
Третья проблема заключается в снижении эффективности карданных подвесов и электронной стабилизации. Механические карданные подвесы предназначены в основном для компенсации изменений положения и низкочастотных колебаний. Электронная стабилизация изображения позволяет корректировать некоторые колебания изображения с помощью программного обеспечения. Однако ни один из этих методов не способен полностью устранить сильные высокочастотные вибрации или структурный резонанс. При слишком сильных или быстрых вибрациях система стабилизации может потерять точность или привести к получению нестабильного видеоматериала.
Четвертая проблема заключается в долгосрочном повреждении прецизионных компонентов. Камеры дронов, модули инерциальной измерительной системы (ИМС), объективы, датчики, разъемы и печатные платы чувствительны к повторяющимся вибрациям. Длительное воздействие может привести к ослаблению крепления компонентов, снижению точности калибровки, смещению объектива, нестабильности сигнала или сокращению срока службы. Для промышленных БПЛА, несущих дорогостоящие полезные нагрузки, амортизация камеры важна не только с точки зрения качества изображения, но и для защиты инвестиций в оборудование.
Распространенные методы стабилизации камеры на дроне
В большинстве систем камер для БПЛА одновременно используются несколько методов стабилизации. Для коррекции движений по вертикали, крену и рысканию обычно применяется трехосный подвес. Электронная стабилизация изображения позволяет дополнительно повысить плавность видео. Программная коррекция позволяет уменьшить некоторые искажения после съемки изображения.
Однако эти методы наиболее эффективны в том случае, если вибрация, поступающая в камеру, уже находится под контролем. Если вибрация от корпуса дрона напрямую передается в систему камеры, карданный подвес и программное обеспечение вынуждены работать с большей нагрузкой, и на конечном изображении всё равно могут остаться размытие или искажения. Именно поэтому между рамой дрона и камерой в качестве полезной нагрузки часто применяется пассивная виброизоляция.

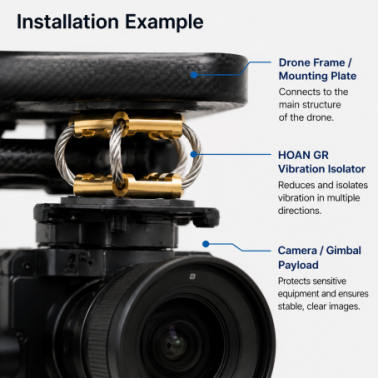

Амортизирующая или антивибрационная подвеска для камеры дрона выполняет функцию физического барьера. Она снижает уровень вибрации, передаваемой от корпуса дрона к системе камеры, прежде чем вибрация достигнет датчика, объектива, подвеса или инерциальной измерительной системы (IMU). В промышленном применении БПЛА этот механический изолирующий слой зачастую является незаменимым.
Почему виброизоляторы из стального троса подходят для камер БПЛА
Среди различных пассивных систем виброизоляции виброизоляторы из стального троса подходят для большинства применений с беспилотными летательными аппаратами (БПЛА) и аэросъемкой, поскольку объединяют упругость и демпфирование в единой механической конструкции. Виброизолятор из стального троса изготавливается путем навивки нержавеющего стального троса в спиральную форму с фиксацией между двумя металлическими монтажными пластинами. Стальной трос выступает упругим элементом, а трение между внутренними прядями рассеивает энергию вибрации.
При малой амплитуде вибрации пряди троса движутся согласованно, обеспечивая стабильную упругую опору. При увеличении амплитуды вибрации или ударных нагрузок трение, сжатие и небольшие относительные смещения прядей поглощают и рассеивают энергию. Эта нелинейная характеристика позволяет виброизоляторам из стального троса справляться со сложными вибрационными режимами: высокочастотными вибрациями моторов, резкими ударами и многомерными смещениями.

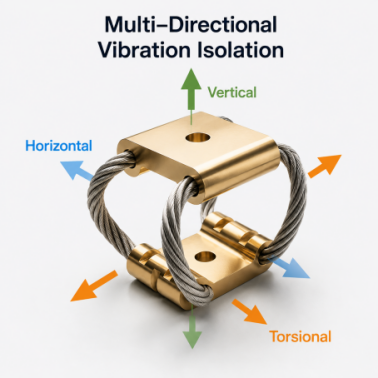

Для виброизоляции камер дронов данное свойство критически важно, поскольку БПЛА подвержены вибрациям не только в одном направлении. В полете полезная нагрузка испытывает вертикальные и горизонтальные вибрации, скручивающие нагрузки и резкие ускорения. Спиральная конструкция виброизолятора из стального троса поглощает вибрации по всем осям, что делает его оптимальным для стабилизаторов камер, изоляции полезных нагрузок БПЛА и защиты чувствительного оптического оборудования.
Основные преимущества виброизоляторов серии HOAN GR
Серия HOAN GR разработана специально для аэросъемки и виброизоляции малого прецизионного оборудования. Согласно техническим данным изделий, представленным в данной статье, серия охватывает широкий диапазон нагрузок: от миниатюрных аэрокамер до тяжелых полезных нагрузок промышленных БПЛА. Изделия изготовлены из нержавеющего стального троса и имеют компактную конструкцию, подходящую для креплений камер БПЛА, аэросъемочного оборудования, измерительных приборов и других мобильных чувствительных полезных нагрузок.
- Легкая конструкция: масса БПЛА критична, поэтому серия GR имеет компактную гибкую конструкцию для установки малых камер и полезных нагрузок.
- Многомерное поглощение вибраций: конструкция стального троса гасит вертикальные, горизонтальные и скручивающие вибрации, полностью соответствуя сложному вибрационному профилю платформ дронов.
- Широкий температурный диапазон эксплуатации: корпус из нержавеющей стали гарантирует стабильную работу в сложных внешних условиях при перепадах температур.
- Стойкость к коррозии и длительный срок службы: нержавеющий стальной трос устойчив к коррозии и ударным нагрузкам, сохраняет стабильные характеристики при длительной эксплуатации в полевых условиях.
- Подходит для прецизионных полезных нагрузок: серия GR используется для аэрокамер, стабилизаторов дронов, сенсорных модулей, измерительных приборов и другого бортового оборудования БПЛА.
Справочник моделей серии HOAN GR для виброизоляции камер БПЛА
Ниже представлена информация по моделям из оригинальной технической документации серии HOAN GR. Окончательный выбор модели необходимо производить с учетом общей массы полезной нагрузки, вибрационных режимов, направления монтажа и доступного монтажного пространства.
表格
| Модель | Максимальная статическая нагрузка | Типовое применение |
|---|---|---|
| GR1-1.3D-A | 0,13 кг | Миниатюрная аэрокамера, экшн-камера |
| GR1-2.4D-A | 0,24 кг | Миниатюрная аэросъемка, бортовая электроника |
| GR2-4.9D-A | 0,50 кг | Аэросъемочное оборудование, антивибрационная защита камер |
| GR3-11D-A | 1,12 кг | Аэрооборудование, виброизоляция измерительных приборов |
| GR4-6.7D-A | 0,68 кг | Малая аэросъемка, контроль вибраций оборудования |
| GR5-16D-A | 1,63 кг | Стабилизатор камеры для БПЛА массой 5–6 кг |
| GR5-38D-A | 3,88 кг | Профессиональный аэростабилизатор, навигационная система |
| GR6-93D-A | 9,49 кг | Тяжелое аэрооборудование, промышленные БПЛА |
Правила подбора виброизолятора для дрона
Корректный подбор критически важен: слишком мягкий изолятор допускает чрезмерные смещения оборудования, а слишком жесткий не обеспечивает эффективное гашение вибраций. При выборе виброизолятора для камеры БПЛА инженерам сначала требуется рассчитать общую массу полезной нагрузки, включающую камеру, объектив, стабилизатор, кронштейны, кабели и все дополнительные сенсорные модули. Выбираемая модель должна соответствовать полной массе нагрузки, а не только массе корпуса камеры.
Второй фактор – частота вибраций. Разные дроны создают вибрации с разными частотами в зависимости от типа моторов, размера винтов, скорости вращения, конструкции корпуса и места размещения полезной нагрузки. Необходимо тщательно рассчитать собственную частоту виброизоляционной системы для исключения резонанса с основной частотой возбуждения.
Третий фактор – монтажное пространство. Площадь вокруг платформы камеры на БПЛА обычно ограничена. Изолятор должен помещаться в выделенную зону монтажа, не препятствуя движению камеры, вращению стабилизатора, прокладке кабелей и работе шасси.
Четвертый фактор – условия эксплуатации. Промышленные дроны эксплуатируются на больших высотах, в прибрежных зонах, при высокой влажности, запыленности, воздействии солнечного излучения, низких температурах и агрессивных средах. Виброизоляторы из нержавеющего стального троса оптимальны для таких условий благодаря высокой устойчивости к внешним факторам.
Пятый фактор – тип выполняемых задач. Дроны для кинематографической съемки требуют плавности изображения, картографические БПЛА – стабильности сенсорных данных и повторяемости точности измерений, инспекционные дроны – одновременно четкой картинки и защиты полезной нагрузки при взлете, посадке и транспортировке.
Типовые области применения на БПЛА
Виброизоляторы из стального троса серии HOAN GR подходят для широкого спектра решений на основе БПЛА и мобильной съемки: дроны для аэросъемки, картографические БПЛА, промышленные инспекционные дроны, системы осмотра линий электропередач, аппараты экологического мониторинга, сельскохозяйственное съемочное оборудование, бортовые оптические полезные нагрузки, сенсорные модули и платформы стабилизаторов камер.
В данных решениях изолятор снижает постоянные вибрации в полете и резкие ударные нагрузки при взлете, посадке или движении по пересеченной местности. За счет снижения передачи вибраций между корпусом дрона и камерой улучшается четкость изображения, защищаются чувствительные компоненты и обеспечивается стабильный сбор данных.
Сравнение виброизоляторов из стального троса и резиновых амортизаторов для камер БПЛА
Резиновые амортизаторы широко используются в малых камерных системах благодаря простоте конструкции, малому весу и низкой стоимости. Однако характеристики резины ухудшаются под воздействием перепадов температур, старения, масел, ультрафиолетового излучения и длительного сжатия. В тяжелых условиях эксплуатации промышленных БПЛА эти факторы сокращают срок службы и изменяют демпфирующие свойства со временем.
Виброизоляторы из стального троса являются альтернативным решением. Их упругим и демпфирующим элементом выступает металлический трос из нержавеющей стали, который обладает повышенной устойчивостью к температурным перепадам, коррозии, усталостным нагрузкам и агрессивным внешним средам. Для полезных нагрузок БПЛА, требующих многомерного гашения вибраций и долговременной надежности, изоляторы из стального троса являются более эффективным механическим решением по сравнению с простыми резиновыми амортизаторами.
Окончательный выбор зависит от массы полезной нагрузки, частоты вибраций, условий эксплуатации, бюджета, доступного пространства и требуемого срока службы. Для прецизионных аэрокамер, картографических нагрузок, оптических сенсоров и промышленных систем БПЛА виброизоляторы из стального троса рекомендуется рассматривать на этапе проектирования.
Рекомендации по монтажу для виброизоляции камер БПЛА
- Соблюдайте балансировку нагрузки, чтобы каждый изолятор принимал равную долю массы полезной нагрузки.
- Исключайте чрезмерное сжатие или принудительный монтаж, это снижает эффективность виброизоляции.
- Оставляйте достаточный зазор для смещения изоляторов при вибрациях в полете и ударных нагрузках при посадке.
- Не допускайте прокладки жестких кабелей, выступающих мостами для передачи вибраций между корпусом дрона и камерой.
- Проверяйте монтажные винты, кронштейны и центр масс полезной нагрузки перед летными испытаниями.
- Проводите тесты качества изображения и реакции на вибрации в реальных полетных условиях перед окончательным утверждением конструкции.
Часто задаваемые вопросы
Все ли камеры дронов нуждаются в виброизоляторах?
Не каждому небольшому потребительскому дрону требуется дополнительный виброизолятор, поскольку многие из них уже оснащены встроенной системой гашения колебаний подвеса. Однако промышленные БПЛА, более тяжёлые камерные модули, картографические системы, оптические датчики и специализированные платформы дронов часто нуждаются в дополнительной виброизоляции для улучшения качества изображения и защиты чувствительных компонентов.
Какой виброизолятор лучше всего подходит для камерных модулей беспилотных летательных аппаратов?
Оптимальный вариант зависит от веса полезной нагрузки, частоты вибрации, доступного монтажного пространства и условий эксплуатации. Виброизоляторы на тросах являются отличным решением для камер, устанавливаемых на БПЛА, поскольку обеспечивают многонаправленное гашение вибраций, амортизацию ударов, коррозионную стойкость и длительный срок службы.
Может ли вибрация повредить камеры дронов?
Да. Длительное воздействие вибрации может повлиять на работу линз, датчиков, модулей инерциальной измерительной системы (ИМС), разъемов и внутренних электронных компонентов. Кроме того, это может снизить точность калибровки и стабильность изображения. В случае промышленного дронового оборудования амортизация камеры помогает снизить риск долгосрочных механических повреждений.
Как выбрать модель серии HOAN GR?
Начните с определения общей массы полезной нагрузки, включая камеру, подвес, объектив, кронштейн и кабели. Затем учтите частоту вибрации, направление установки, доступное пространство и условия окружающей среды. Если условия эксплуатации являются сложными, рекомендуется предоставить чертежи полезной нагрузки и требования к вибрации для содействия в выборе технических решений.
Может ли тросовый изолятор заменить карданный подвес?
Нет. Тросовый изолятор и подвес решают разные задачи. Изолятор снижает передачу вибраций от корпуса дрона к полезной нагрузке, а подвес контролирует ориентацию камеры и стабилизирует её движение. Во многих системах БПЛА оба устройства используются совместно для обеспечения более высокого качества съёмки.
Заключение
Виброизоляция камеры дрона имеет решающее значение для повышения качества аэрофотоснимков, защиты высокоточных полезных нагрузок и обеспечения надежного сбора данных с БПЛА. Вибрации могут передаваться в систему камеры от двигателей, пропеллеров, турбулентности воздушного потока, резонанса планера и корректировок системы управления полетом. Если не принимать меры по подавлению этих вибраций, это может привести к размытию изображения, появлению «желейного эффекта», нестабильной работе подвеса, неточности данных датчиков и долгосрочному повреждению компонентов.
Виброизоляторы на тросах серии HOAN GR представляют собой компактное многонаправленное демпфирующее решение из нержавеющей стали, предназначенное для камер дронов, оборудования для аэрофотосъемки, картографических полезных нагрузок, оптических датчиков и промышленных платформ БПЛА. Выбрав подходящую модель с учетом веса полезной нагрузки, частоты вибрации, монтажного пространства и условий эксплуатации, производители БПЛА и интеграторы оборудования для дронов могут создать более стабильную и надежную систему виброизоляции камер.
Если вы занимаетесь разработкой или модернизацией крепления для камеры БПЛА, системы изоляции полезной нагрузки дрона или антивибрационного решения для аэрофотосъемки, компания HOAN готова оказать вам помощь в подборе подходящей модели с учетом веса вашей полезной нагрузки, схемы монтажа и условий эксплуатации.
