Обзор испытаний на удары и вибрацию: испытания на случайную вибрацию, синусоидальные испытания, испытания на падение и транспортные испытания
2026-07-13
Руководство по испытаниям на удары и вибрацию
Испытания на ударопрочность и виброустойчивость имеют решающее значение для оценки надежности электронного оборудования, судовых приборов, автомобильных систем, промышленных шкафов управления, радиолокационного оборудования, оптических приборов и прецизионных измерительных приборов.
Даже если оборудование с виду выглядит прочным, его внутренние компоненты, такие как печатные платы, разъемы, датчики, реле, кронштейны, винты и оптические модули, могут выйти из строя под воздействием повторяющихся вибраций или резких ударов. Испытания помогают инженерам понять, сможет ли оборудование выдержать реальные условия эксплуатации, транспортировки и погрузочно-разгрузочных работ.
Компания Xi'an Hoan Microwave Co., Ltd. разрабатывает виброизоляторы и амортизаторы для применения в условиях, когда оборудование может подвергаться постоянной вибрации, механическим ударам, транспортной вибрации, ударам при падении или воздействию суровых условий эксплуатации. Понимание различных методов испытаний на ударопрочность и виброустойчивость помогает клиентам выбрать подходящее решение по виброизоляции.
Почему испытания на удары и вибрацию имеют важное значение
Многие неисправности возникают не сразу. Они появляются после длительного воздействия вибрации двигателя, дорожной вибрации, вибрации на морских судах, вибрации промышленного оборудования или многократных транспортных ударов.
К числу распространенных проблем относятся:
Ослабленные крепежные элементы; Трещины в паяных соединениях; Выход из строя разъемов; Усталость кабеля; Дрейф датчиков; Несоосность оптических элементов; Повреждение корпуса; Деформация конструкции; Снижение точности измерений. Испытания на удары и вибрацию помогают выявить эти риски до начала эксплуатации оборудования в полевых условиях.

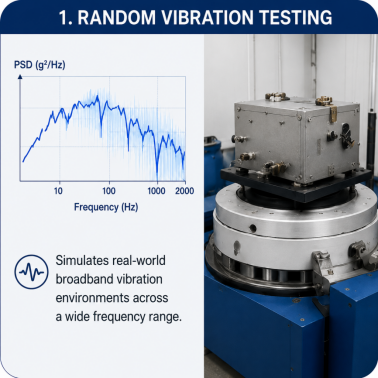

Что такое испытания на случайные вибрации?
Испытания на случайные колебания моделируют сложные вибрационные условия, при которых одновременно присутствуют колебания на многих частотах. Они более точно отражают реальные условия эксплуатации, чем одночастотные испытания.
Испытания методом случайных колебаний обычно применяются для:
Автомобильная электроника; судовое оборудование; авиакосмическое оборудование; железнодорожные системы; коммуникационные шкафы; промышленные системы управления; транспортная упаковка. К важным параметрам относятся диапазон частот, уровень ускорения, среднеквадратичное значение и кривая PSD. Данное испытание позволяет выявить проблемы, связанные с усталостными разрушениями, вызванными широкополосными колебаниями.

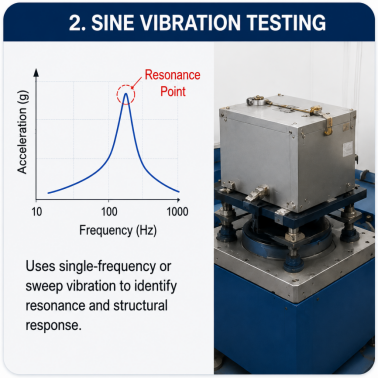

Что такое испытания на синусоидальные колебания?
При испытаниях на синусоидальную вибрацию, также называемых испытаниями на синусоидальную вибрацию, вибрация подается на одной частоте или с плавным изменением частоты.
В основном он используется для:
Поиск резонансных частот Оценка реакции конструкции Проверка прочности креплений Испытания на долговечность компонентов Сравнение эффективности виброизоляции В ходе испытаний с синусоидальной разверткой инженеры могут выявить точки резонанса. Резонанс представляет опасность, поскольку может усиливать вибрацию и ускорять выход оборудования из строя.
Случайные колебания и синусоидальные колебания
| Кроме того | Испытания на случайные вибрации | Испытания на синусоидальные колебания |
| Тип вибрации | Несколько частот | Одночастотный или с разверткой |
| Основная цель | Моделирование реальных условий | Найти точки резонанса |
| Типичные области применения | Автомобили, корабли, транспорт | Испытания на структурную реакцию |
| Выявлен основной риск | Разрушение от усталости | Резонансное усиление |
Проще говоря, испытания на случайные колебания позволяют проверить долговечность в сложных условиях эксплуатации, тогда как испытания на синусоидальные колебания выявляют проблемы, связанные с резонансом.

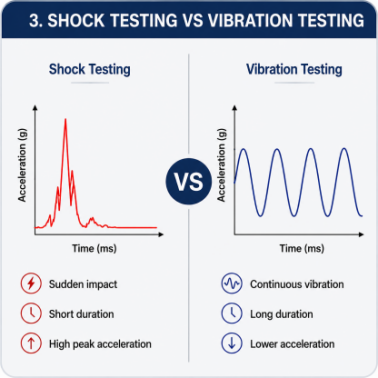

Испытания на удар и испытания на вибрацию
Испытания на удар позволяют оценить воздействие внезапного удара. Испытания на вибрацию позволяют оценить воздействие повторяющихся колебаний.
| Кроме того | Испытания на ударную прочность | Испытания на вибрацию |
| Состояние | Внезапный удар | Непрерывная вибрация |
| Продолжительность | Миллисекунды | Секунды, часы или дольше |
| Основной урон | Мгновенный сбой | Разрушение от усталости |
| Типичный источник | Падение, столкновение, удар | Двигатель, мотор, дорога, техника |
| Цель защиты | Поглощать энергию удара | Снизить передачу вибрации |
Во многих случаях требуется проведение обоих испытаний. Например, шкафы морской электроники могут подвергаться воздействию вибрации двигателя и ударам волн. Установленные на транспортных средствах системы связи могут сталкиваться с дорожной вибрацией и внезапными ударами при движении по пересеченной местности.
Понимание испытаний на падение
Испытания на падение позволяют оценить, как оборудование или упаковка реагируют на случайные удары при погрузочно-разгрузочных работах и транспортировке.
К типичным ситуациям относятся:
Падение коробки; Удар по краю упаковки; Удар по углу упаковки; Ошибки при погрузке и разгрузке; Операции на складе; Удар на месте установки. Испытания на падение позволяют проверить, способны ли конструкция изделия или упаковка эффективно поглощать энергию удара. В случае чувствительного оборудования внутренние повреждения могут возникнуть даже при внешне нормальном состоянии изделия.

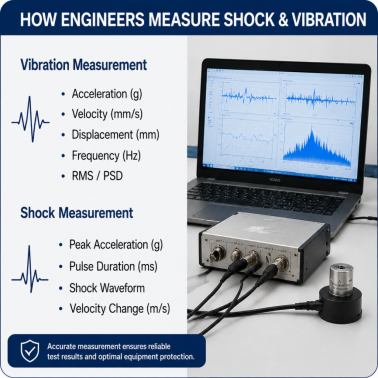

Как инженеры измеряют удары и вибрации
Вибрацию обычно измеряют следующими способами:
Ускорение
Скорость
Смещение
Частота
Среднеквадратичное значение
Документ Photoshop
Уровень шока обычно измеряется следующим образом:
Пиковое ускорение, длительность импульса, форма ударной волны, изменение скорости, направление удара, количество ударных воздействий. Эти параметры помогают инженерам оценить суровость условий эксплуатации и подобрать подходящее амортизирующее крепление или виброизолятор.
Почему тестовые данные помогают выбрать виброизоляторы
Одного только веса оборудования недостаточно для выбора изолятора.
Инженерам также следует учитывать следующее:
Распределение нагрузки Центр тяжести Направление монтажа Диапазон частот вибрации Предполагаемый уровень ударов Монтажное пространство Диапазон температур Коррозионная стойкость Требования к сроку службы Два устройства с одинаковой массой могут потребовать разных решений по виброизоляции, если одно из них используется на корабле, а другое — в лаборатории.
Как помогают виброизоляторы
Правильно подобранный виброизолятор снижает передачу ударов и вибрации от источника к защищаемому оборудованию.
Амортизаторы на стальных тросах подходят для эксплуатации в суровых условиях, поскольку обеспечивают амортизацию ударов, широкополосную виброизоляцию, коррозионную стойкость и длительный срок службы.
Эластомерные виброизоляторы подходят для компактных промышленных установок с умеренными требованиями к гашению вибраций.
Пружинные изоляторы часто используются для гашения низкочастотных колебаний в тяжелой технике и строительном оборудовании.
Для морского, автомобильного, железнодорожного, авиакосмического, промышленного и прецизионного оборудования решение по виброизоляции должно соответствовать реальным условиям воздействия ударов и вибраций.
Заключение
Испытания на удары и вибрацию помогают инженерам оценить, способно ли оборудование выдерживать реальные условия эксплуатации, транспортировки и погрузочно-разгрузочных работ.
Испытания на случайные колебания имитируют сложные широкополосные колебания.
Испытания синусоидальными колебаниями позволяют выявить резонанс.
Испытания на удар позволяют оценить воздействие внезапного удара.
Испытания на транспортные вибрации и испытания на падение позволяют проверить надежность при транспортировке и обращении.
При выборе подходящего виброизолятора или амортизатора для чувствительного оборудования необходимо учитывать не только грузоподъёмность. Инженеры должны принимать во внимание частоту вибраций, уровень ударов, направление монтажа, условия эксплуатации и срок службы.
Благодаря надлежащим знаниям в области испытаний и правильному проектированию системы виброизоляции можно обеспечить более высокую надежность оборудования, сократить объем технического обслуживания и продлить срок его службы.
Часто задаваемые вопросы
Вопрос: В чём заключается разница между случайными колебаниями и синусоидальными колебаниями?
A: Случайная вибрация включает в себя одновременное воздействие множества частот и более близка к реальным условиям эксплуатации. Синусоидальная вибрация использует одну частоту или частотный развертку и применяется в основном для выявления резонанса.
Вопрос: Испытания на ударопрочность — это то же самое, что испытания на виброустойчивость?
A: Нет. Испытания на удар позволяют оценить воздействие внезапного удара, тогда как испытания на вибрацию — непрерывное или повторяющееся движение.
Вопрос: Почему испытания на транспортные вибрации так важны?
A: Вибрация при транспортировке может привести к ослаблению крепежных элементов, повреждению разъемов и негативному воздействию на чувствительные компоненты во время перевозки.
Вопрос: Что оценивается в ходе испытаний на падение?
A: Испытания на падение позволяют определить, способно ли оборудование или упаковка выдержать случайные удары при погрузочно-разгрузочных работах, загрузке, разгрузке или транспортировке.
Вопрос: Что такое PSD в испытаниях на вибрацию?
A: PSD означает спектральную плотность мощности. Этот показатель характеризует энергию колебаний в определенном частотном диапазоне и широко используется при испытаниях на случайные колебания.
Вопрос: Может ли один изолятор снизить как ударные нагрузки, так и вибрацию?
A: Да. Некоторые изоляторы, например тросовые, при правильном подборе могут обеспечивать как амортизацию ударов, так и виброизоляцию.
