Разница между ударом и вибрацией: почему понимание обоих явлений имеет решающее значение для надежности оборудования
2026-07-08
В инженерии термины «удар» и «вибрация» часто упоминаются вместе, однако они описывают два принципиально разных механических явления. Хотя и то, и другое может снизить надежность оборудования и сократить срок его службы, они воздействуют на механизмы по-разному и требуют применения различных стратегий защиты.
Распространенным заблуждением является мнение, что удар — это просто «сильная вибрация». На самом деле они различаются по продолжительности, частотным характеристикам, передаче энергии и типу наносимого ущерба. Выбор системы виброизоляции без понимания этих различий может привести к непредвиденным отказам оборудования, даже если система нормально работает в обычных эксплуатационных условиях.
В компании «ООО Сиань Хунъань Микроволна» наши инженеры разрабатывают решения по виброизоляции для различных областей применения — от морской электроники и автомобильных систем до промышленных шкафов управления и прецизионных приборов. Один из выводов, который мы неизменно делаем в ходе реализации этих проектов, заключается в том, что для эффективной защиты оборудования необходимо оценивать как вибрацию, так и удары в совокупности, а не по отдельности.
В данном руководстве объясняются различия между ударами и вибрацией, рассказывается о том, как они возникают в реальных условиях эксплуатации, о их влиянии на надежность оборудования, а также приводятся практические методы выбора подходящего решения по виброизоляции.
Что такое механические колебания?
Механическая вибрация — это непрерывное колебательное движение вокруг положения равновесия. Она повторяется с течением времени и может продолжаться на протяжении всего срока службы оборудования.
К типичным источникам относятся:
•Электродвигатели
•Дизельные двигатели
•Насосы и компрессоры
•Вентиляторы охлаждения
•Двигатели транспортных средств
•Железнодорожные системы
•Судовое силовое оборудование
•Системы ОВКВ
•Промышленное оборудование
Поскольку вибрация возникает непрерывно, даже относительно низкие значения ускорения со временем могут привести к усталостному разрушению.
К типичным отказам, связанным с вибрацией, относятся:
•Ослабленные крепежные элементы
•Трещины в паяных соединениях
•Износ подшипников
•Ослабление разъема
•Усталость кабеля
•Сбой датчика
•Снижение точности измерений
•Повышенный уровень шума оборудования
В отличие от ударов, вибрация постепенно изнашивает детали в результате миллионов повторяющихся циклов нагрузки.
Что такое механический удар?
Механический удар — это кратковременное явление с высоким ускорением, возникающее в результате резкого изменения скорости.
В отличие от вибрации, удар обычно длится всего несколько миллисекунд, но при этом передает значительное количество энергии практически мгновенно.
К числу распространенных причин относятся:
•Выпадение снаряжения
•Воздействие на транспорт
•Экстренное торможение
•Выбоины на дорогах
•Удар волн о суда
•Посадка самолета
•Операции по погрузке и разгрузке
•Неожиданные столкновения
Удар часто приводит к немедленным повреждениям, таким как:
•Повреждённые печатные платы
•Изогнутые скобки
•Треснувшие корпуса
•Смещение внутренних компонентов
•Разъединение разъемов
•Смещение оптических элементов
•Деформация конструкции
Хотя ударные воздействия носят кратковременный характер, они зачастую приводят к возникновению пиковых ускорений, значительно превышающих значения, характерные для обычных эксплуатационных колебаний.

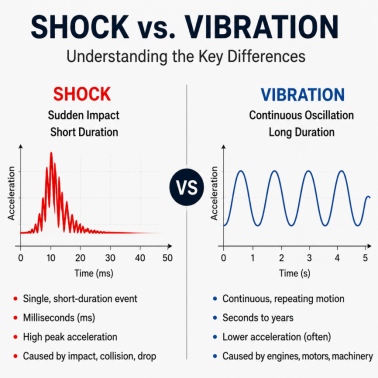

Удар и вибрация: основные различия
| Особенность | Шок | Вибрация |
| Тип движения | Внезапный удар | Непрерывные колебания |
| Продолжительность | Миллисекунды | Непрерывный или повторяющийся |
| Случай | Время от времени | Непрерывный |
| Основная причина | Столкновение, падение, удар | Вращающиеся механизмы, двигатели |
| Типичные повреждения | Мгновенный сбой | Разрушение от усталости |
| Основные направления дизайна | Поглощение энергии | Снижение вибрации |
Проще говоря: удар наносит мгновенный урон, а вибрация постепенно накапливает урон с течением времени.
Удары и вибрации часто возникают одновременно
В практических инженерных задачах оборудование редко подвергается только одному типу механической нагрузки.
Например:
Морская электроника
Навигационные системы, установленные вблизи судовых двигателей, в ходе нормальной эксплуатации подвергаются постоянной вибрации двигателей. В то же время при неспокойном море возникают дополнительные ударные нагрузки, когда волны ударяются о корпус.
Автомобильное оборудование
Системы связи, установленные на аварийно-спасательной или строительной технике, подвергаются постоянной дорожной вибрации во время движения и многократным ударам при проезде по неровной местности.
Промышленное оборудование
Промышленные шкафы управления, расположенные рядом с компрессорами или генераторами, подвергаются постоянной вибрации оборудования, а работы по техническому обслуживанию, случайные удары или аварийные отключения приводят к периодическим ударным нагрузкам.
Поскольку эти условия часто сопутствуют друг другу, инженеры, как правило, при проектировании оборудования учитывают как ударопрочность, так и виброизоляцию.
Распространенные ошибки в инженерной практике
Исходя из нашего инженерного опыта, одной из наиболее распространённых ошибок является выбор виброизоляторов исключительно исходя из веса оборудования.
Хотя грузоподъёмность и играет важную роль, она является лишь одним из критериев при выборе.
К другим важным факторам относятся:
•Установка и настройка
•Центр тяжести
•Доминирующая частота колебаний
•Ожидаемая степень тяжести удара
•Способ крепления оборудования
•Температура окружающей среды
•Требования к коррозионной стойкости
Игнорирование этих факторов может привести к низкой эффективности изоляции даже в том случае, если выбранный изолятор обладает достаточной грузоподъемностью.
Что вреднее?
Универсального ответа нет.
Удар с большей вероятностью приводит к немедленному разрушению конструкции, тогда как вибрация вызывает усталостное разрушение в долгосрочной перспективе.
Например:
Прецизионный оптический прибор может выдержать тысячи часов вибрации, но потерять выравнивание даже после одного случайного удара.
С другой стороны, контроллер промышленного двигателя может выдержать эпизодические транспортные удары, но после многих лет непрерывной вибрации в паяных соединениях может постепенно развиться усталость материала.
Поэтому в наиболее надёжных конструкциях оборудования учитываются оба условия одновременно.
Выбор подходящего решения для изоляции
Различные технологии изоляции предназначены для разных условий эксплуатации.
Тросовые изоляторы широко применяются в сложных условиях эксплуатации, поскольку сочетают в себе превосходную амортизацию ударов и широкополосную виброизоляцию. Их цельнометаллическая конструкция также обеспечивает длительный срок службы, коррозионную стойкость и безотказную работу без необходимости технического обслуживания.
Эластомерные опоры подходят для многих промышленных применений, где требуются компактные размеры и эффективное подавление вибраций средних частот.
Пружинные изоляторы обычно применяются в тяжелой технике, где основной задачей является гашение низкочастотных колебаний.
Для выбора подходящего решения необходимо учитывать как ожидаемый спектр вибраций, так и возможные ударные нагрузки, а не сосредотачиваться на каком-либо одном параметре эксплуатационных характеристик.

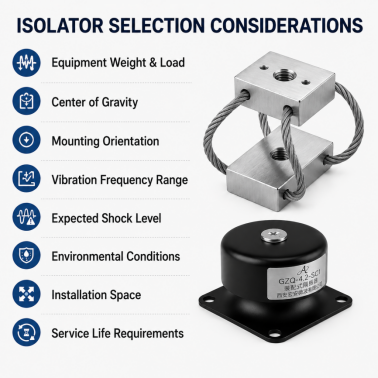

Практические рекомендации
Прежде чем выбрать систему изоляции, инженеры должны оценить:
•Вес оборудования
•Ориентация при монтаже
•Условия эксплуатации
•Диапазон частот вибрации
•Предполагаемые условия удара
•Место для установки
•Диапазон температур
•Требования к техническому обслуживанию
Хорошо спроектированная система изоляции должна обеспечивать защиту оборудования на протяжении всего срока его эксплуатации, а не только в лабораторных условиях.
Заключение
Хотя удар и вибрация тесно связаны между собой, они представляют собой разные механические проблемы.
Удар — это внезапное событие с высокой энергией, которое может привести к немедленному повреждению, тогда как вибрация представляет собой непрерывное колебание, которое постепенно приводит к усталости материала и снижению надежности.
Понимание обоих явлений имеет решающее значение для выбора подходящих методов испытаний, разработки эффективных систем изоляции и повышения долговечности оборудования в сложных условиях эксплуатации.
Независимо от того, идет ли речь о защите морской электроники, промышленного оборудования, бортовых систем транспортных средств или прецизионных приборов, комплексная оценка воздействия как ударов, так и вибрации обеспечивает более надежную основу для долгосрочной работоспособности оборудования.
Часто задаваемые вопросы
Вопрос: Удар — это то же самое, что вибрация?
A: Нет. Хотя и то, и другое связано с механическим движением, это разные явления. Удар — это внезапное кратковременное явление, вызванное столкновением или резким изменением скорости, тогда как вибрация представляет собой непрерывное или повторяющееся колебательное движение. Поскольку они по-разному влияют на оборудование, для них часто требуются разные стратегии изоляции.
Вопрос: Может ли вибрация нанести больший ущерб, чем удар?
A: Это зависит от области применения. Удары могут приводить к мгновенным поломкам, таким как трещины на печатных платах или погнутые кронштейны, тогда как вибрация, как правило, вызывает накопительную усталость материалов с течением времени. Во многих промышленных системах длительная вибрация приводит к ослаблению крепежных элементов, повреждению паяных соединений и снижению надежности оборудования.
Вопрос: Подвергаются ли промышленное оборудование и транспортные средства как ударам, так и вибрации?
A: Да. В большинстве реальных условий эксплуатации оборудование подвергается воздействию обоих факторов. Например, коммуникационный шкаф, установленный в транспортном средстве, подвергается постоянной вибрации во время движения и периодическим ударам при езде по неровной дороге или во время погрузки и разгрузки. Проектирование с учетом обоих факторов обеспечивает более надежную долгосрочную защиту.
Вопрос: Как определить, требуется ли для моего оборудования защита от ударов, виброизоляция или и то, и другое?
A: Ответ зависит от условий эксплуатации. Оборудование, установленное вблизи вращающихся механизмов, обычно требует виброизоляции, тогда как оборудование, подверженное транспортировке, случайным ударам или неаккуратному обращению, также нуждается в защите от ударов. Во многих областях промышленности, судостроения и автомобилестроения инженеры оценивают оба этих фактора одновременно.
Вопрос: В чём заключается разница между виброизоляцией и удароизоляцией?
A: Виброизоляция снижает непрерывную передачу колебательных сил от одной конструкции к другой. Амортизация ударов предназначена для поглощения высокоэнергетических ударов в течение очень короткого промежутка времени. Некоторые системы изоляции, такие как тросовые изоляторы, способны обеспечивать как снижение вибрации, так и защиту от ударов.
Вопрос: В каких отраслях промышленности требуется как амортизация ударов, так и виброизоляция?
A: Многие отрасли промышленности нуждаются в защите как от ударов, так и от вибрации, в том числе:
Морское и офшорное оборудование
Автомобильная электроника
Аэрокосмические системы и системы беспилотных летательных аппаратов
Промышленная автоматизация
Системы распределения электроэнергии
Медицинское оборудование
Высокоточные оптические приборы
Железнодорожное и транспортное оборудование
Вопрос: Как измеряются удары и вибрации?
A: Удар обычно оценивается по пиковому ускорению (g), длительности импульса и форме ударной волны. Вибрация, как правило, измеряется по ускорению, скорости, смещению, частоте или спектральной плотности мощности (PSD) в зависимости от метода испытаний и области применения.
Вопрос: Какой тип виброизолятора подходит для эксплуатации в суровых условиях?
A: В сложных условиях эксплуатации, связанных с воздействием влаги, коррозии, экстремальных температур или частых ударных нагрузок, широко применяются тросовые изоляторы, поскольку они имеют цельнометаллическую конструкцию, практически не требуют технического обслуживания и обеспечивают надежную защиту от ударов и широкополосных вибраций.
