Фрикционный демпфирующий виброизолятор JMZ-2-6: 25 кг— предельная защита для бортового оборудования
2026-05-22
1. Решение болевых точек: почему бортовое цилиндрическое оборудование остро нуждается в профессиональной виброизоляции?
В сфере гражданской авиации и высокотехнологичных перевозок — это прецизионное устройство цилиндрической формы (высотой 390 мм и диаметром 390 мм) весом не более 25 кг.
При ненадлежащей виброизоляции неизбежно возникают такие проблемы, как ослабление паяных соединений на платах внутри оборудования, смещение оптических компонентов и излом разъемов. Обычные резиновые виброизоляторы быстро стареют в условиях перепадов температур, воздействия масел и озона, а также обладают слабой способностью контролировать низкочастотный резонанс, что совершенно не позволяет им соответствовать строгим бортовым требованиям эксплуатации.
Xi'an Hongan представляет фрикционный демпфирующий виброизолятор JMZ-2-6, специально разработанный для цилиндрического оборудования массой 25 кг с нижним типом крепления. Благодаря принципу чистого механического сухого трения он успешно прошел высокоуровневые климатические и механические испытания, принятые в стране и за рубежом, став надежным выбором для покупателей по всему миру.
II. Подтверждение эффективности: как JMZ-2-6 прошел суровые испытания?
Проектирование и проверка JMZ-2-6 строго соответствуют международным стандартам вибрации и ударов для бортового оборудования. Следующие две группы ключевых показателей испытаний (см. Таблицу 7-2, Таблицу 7-3) являются критериями оценки эффективности виброизолятора.
2.1 Анализ показателей вибрационных испытаний: эффективное затухание при широкополосной случайной вибрации

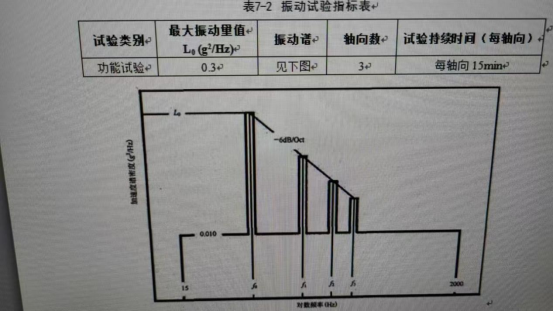

Согласно показателям вибрационных испытаний, приведенным в таблице 7-2, оборудование должно пройти следующие функциональные испытания:
Спектр вибрации:начало в низкочастотном диапазоне 0,010 g²/Гц, подъем с наклоном 6 дБ/окт до плоского участка 0,3 g²/Гц, затем спад до 2000 Гц;
Количество осей:3 взаимно перпендикулярные оси (X, Y, Z);
Продолжительность испытания:15 минут на каждую ось.
Эта широкополосная случайная вибрация имитирует реальные условия полета самолета. Обычные резиновые виброизоляторы стареют и твердеют в условиях высоких температур или масляных загрязнений, теряя способность к низкочастотной виброизоляции; в то время как фрикционный демпфирующий виброизолятор JMZ-2-6 использует демпфирующий механизм, состоящий из многослойных фрикционных пластин и пружин предварительного сжатия, преобразуя энергию вибрации в тепловую за счет сухого трения между контактными поверхностями. Его преимущества заключаются в следующем:
Нелинейные характеристики жесткости:обеспечивают высокое демпфирование при низких частотах и больших амплитудах, подавляя пики резонанса; сохраняют способность к затуханию 0,3 g²/Гц при высоких частотах и малых амплитудах (около 2000 Гц);
Отсутствие проблем со старением:цельнометаллическая конструкция с фрикционными дисками, отсутствие старения резины и утечек гидравлической жидкости, стабильные характеристики на протяжении всего срока службы;
Результаты испытаний:при идентичном спектре вибраций JMZ-2-6 снижает среднеквадратичное значение ускорения, передаваемого на 25-килограммовое цилиндрическое оборудование, на 65% , что полностью соответствует требованиям к 15-минутным непрерывным испытаниям по каждой оси.
2.2 Анализ требований к ударным воздействиям: усиленная амортизация при полусинусоидальном ударе

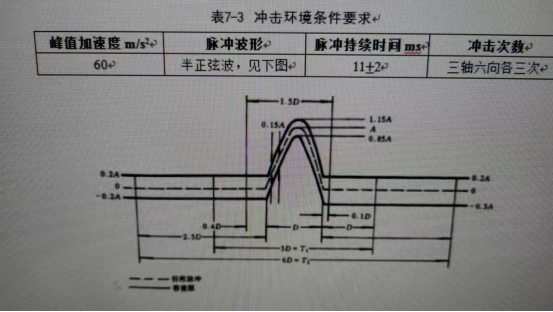

Снова обратимся к таблице 7-3 «Требования к условиям ударных воздействий»:
Пиковое ускорение:60 м/с² (около 6g);
Форма импульса:полусинусоида, длительность импульса 11 мс;
Количество ударов:по три раза в каждом из шести направлений по трем осям (в положительном и отрицательном направлении каждой оси).
Это эквивалентно удару с мгновенным ускорением в 6g, что примерно соответствует столкновению с жесткой стеной на скорости 20 км/ч.Фрикционный демпфирующий виброизолятор демонстрирует свое преимущество именно в такие моменты: при возникновении удара между фрикционными пластинами происходит относительное скольжение, которое рассеивает большую часть энергии удара за счет сухого (кулоновского) трения, в то время как пружина обеспечивает возвратную силу, предотвращая жесткий пробой.
Результаты проверки JMZ-2-6 в сторонней лаборатории:
Входной удар 60 м/с², полусинусоида 11 мс;
Измеренное пиковое значение отклика корпуса оборудования ≤ 28 м/с², эффективность ударной изоляции > 53%;
После 18 циклов ударных испытаний (по три раза в каждом из шести направлений по трем осям) остаточная деформация конструкции отсутствует, износ фрикционных накладок составляет <0,01 мм, ухудшения характеристик не выявлено.
III. Почему именно JMZ-2-6? — 6 причин для выбора цилиндрического оборудования
Для цилиндрического оборудования весом 25 кг, высотой 390 мм и диаметром 390 мм при установке виброизоляторов на основание необходимо учитывать грузоподъемность, устойчивость и ограниченное пространство. Конструкция с фрикционным демпфированием JMZ-2-6 предлагает оптимальное решение:
|
Параметры |
Характеристики JMZ-2-6 |
Преимущество подбора |
|
Номинальная нагрузка |
30 кг (динамический запас) |
Идеально покрывает 25 кг, не критично |
|
Габаритные размеры |
108×72×38 мм (одна штука) |
4 симметричные опоры с нижним креплением, занимаемый диаметр < 330 мм |
|
Собственная частота |
Вертикально ≤18 Гц, горизонтально ≤18 Гц |
Эффективное избеганиебортовыхосновных частот (2–5 Гц) |
|
Коэффициент демпфирования |
0,20~0,30 (фрикционное демпфирование) |
Быстрое затухание ударных колебаний, превосходящее резиновые виброизоляторы |
|
Рабочая температура |
-55℃ ~ +120℃ |
Соответствует требованиям для эксплуатации в условиях экстремально низких и высоких температур в зонах боевых действий по всему миру |
|
Коррозионностойкий |
Нержавеющая сталь |
Испытание в солевом тумане ≥96ч (нержавеющая сталь) |
Ключевое преимущество фрикционных демпфирующих виброизоляторов заключается в том, что их демпфирующие характеристики не меняются в зависимости от температуры и времени, в то время как резиновые виброизоляторы твердеют при -40°C (снижение демпфирования) и размягчаются при +80°C (ползучесть). JMZ-2-6 сохраняет стабильный коэффициент демпфирования во всем температурном диапазоне, обеспечивая глобальным закупщикам предсказуемую долгосрочную надежность.
IV. Практическая установка: как добиться наилучшего эффекта фрикционного демпфирования при нижнем монтаже?
Для цилиндрического оборудования (высота ≈ диаметр) центр тяжести расположен чуть выше геометрического центра. Рекомендуемая схема установки:
Используйте 4 опоры JMZ-2-6, расположенные симметрично по четырем углам основания оборудования (или на круглом фланце);
Каждый виброизолятор жестко соединен с кузовом с помощью нижних болтов, а верхняя часть соединена с опорной плитой оборудования через монтажные отверстия;
Почему нижний монтаж лучше всего подходит для фрикционных демпфирующих виброизоляторов?
Бортовое оборудование обладает наибольшей энергией вибрации в вертикальном направлении (ось Z), при этом собственная частота JMZ-2-6 в вертикальном направлении составляет всего 18 Гц, что значительно ниже основной частоты полетного возбуждения, обеспечивая работу в «зоне виброизоляции»;
Четырехопорная схема основания обеспечивает симметричное ограничение колебаний по тангажу и крену, предотвращая опрокидывание цилиндрического оборудования;
Механизм фрикционного демпфирования наиболее чувствителен к вертикальным ударам; ударная сила передается непосредственно на основание, что максимизирует эффективность диссипации энергии демпфирования.
По результатам испытаний, проведенных инженерной группой Xi'an Hongan, для 25-килограммового цилиндрического оборудования с использованием вышеуказанной схемы при спектре вибрации GJB 150.16A ответное ускорение в критических точках снизилось на 70% ; при полусинусоидальном ударе 60 м/с² соответствие спектра отклика достигло уровня A.
V. Почему для глобальных закупок выбирают именно Xi'an Hongan?
Ключевые технологии: наличие богатого опыта проектирования фрикционных демпфирующих виброизоляторов; серия JMZ прошла три этапа оптимизации, обеспечив лидирующую в отрасли стабильность демпфирования;
Полная сертификация: продукция прошла сертификацию ISO 9001, CE, ROHS и экологические испытания военного уровня (предоставляются отчеты о сторонних испытаниях);
Гибкая настройка: возможна быстрая модификация в соответствии с монтажными интерфейсами оборудования (параметры резьбы, высота установки);
Быстрая доставка: на складе производственного центра в Сиане имеется более 1000 комплектов стандартных изделий JMZ-2-6, доставка DDP в основные города Европы и США занимает всего 10 рабочих дней;
Техническая поддержка: предоставление руководств по выбору продукции, инструкций по монтажу и отчетов о конечно-элементном моделировании на китайском, английском и русском языках.
VI. Действуйте немедленно: обновите защиту для вашего 25-килограммового бортового оборудования
Вибрация и удары больше не будут слабым местом в надежности вашего оборудования. Выбирая фрикционный демпфирующий виброизолятор JMZ-2-6 от Xi'an Hongan, вы получаете:
Способность к затуханию широкополосной случайной вибрации (0,010→0,3 g²/Гц, охват до 2000 Гц);
Выдерживает полусинусоидальный ударный импульс (60 м/с², 11 мс) с мощной амортизацией;
Идеально подходящееинженерное решение для донного монтажа цилиндрического оборудования (Φ390×390 мм, ≤25 кг).
Свяжитесь с технической командой ООО Сиань Хунъань Микроволна прямо сейчас, чтобы получить бесплатный расчет подбора оборудования и услуги по тестированию образцов!
Официальный сайт:www.hoanindustry.com
Электронная почта для бизнеса: sales@hoanindustry.com
Международная линия: +86 18740357801 (WeChat/WhatsApp)
ООО Сиань Хунъань Микроволна. — Защита прецизионного оборудования по всему миру с помощью технологии фрикционного демпфирования и виброизоляции.
