Изолятор на тросе и резиновая опора: сравнение эксплуатационных характеристик

1. Характеристики грузоподъёмности и жёсткости

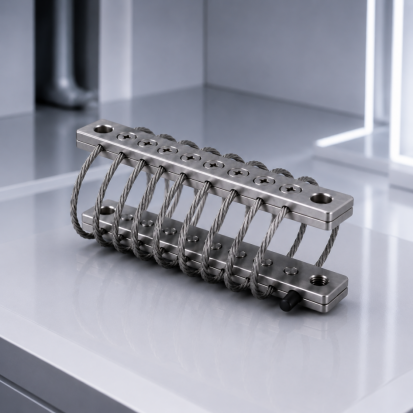

Изоляторы с тросом

В изоляторах на основе стальных тросов используются многожильные тросы из нержавеющей стали, зажатые между металлическими фиксаторами. Их нелинейная кривая жесткости обеспечивает превосходные эксплуатационные характеристики: мягкую реакцию в нормальных условиях для эффективной виброизоляции и постепенное увеличение жесткости при сильных ударных или амортизационных нагрузках. Это делает их идеальным решением для применений, где требуется как виброизоляция, так и защита от ударов. Типичная грузоподъемность варьируется от нескольких килограммов до нескольких тонн в зависимости от количества витков, диаметра проволоки и конфигурации.

Резиновые опоры

Резиновые опоры используют вязкоупругие свойства эластомерных материалов (натурального каучука, неопрена или силикона) для поглощения энергии вибрации. Как правило, они демонстрируют более линейную зависимость жесткости от деформации, однако по сравнению с тросовыми конструкциями имеют более ограниченный диапазон нагрузок на единицу. Перегрузка может привести к необратимой деформации или разрушению. Резиновые опоры, как правило, рассчитаны на определенные нагрузки сжатия и сдвига и наиболее эффективно работают в стабильных и предсказуемых условиях эксплуатации.

Победитель: Амортизаторы на стальных тросах обеспечивают более широкий диапазон динамических нагрузок и более эффективную комплексную защиту от ударов и вибраций.

2. Термостойкость и устойчивость к воздействию окружающей среды

Изоляторы с тросом

Изготовленные преимущественно из нержавеющей стали (как правило, марок 304 или 316) и фиксаторов из алюминиевого сплава, тросовые изоляторы способны надежно работать в экстремальных температурных диапазонах от -70 °C до +300 °C. Они обладают врожденной устойчивостью к коррозии, воздействию озона, ультрафиолетового излучения, масел и химических веществ. Благодаря этому они являются предпочтительным выбором для установки на открытом воздухе, в морских условиях и в высокотемпературных промышленных средах.

Резиновые опоры

Резиновые материалы чувствительны к температуре. Стандартные резиновые опоры из натурального каучука обычно работают в диапазоне температур от -30 °C до +80 °C, тогда как специальные составы, такие как силикон, позволяют повысить верхний предел примерно до +200 °C. Однако со временем резина подвергается деградации под воздействием ультрафиолетового излучения, озона, масел и некоторых химических веществ, что приводит к растрескиванию, затвердеванию или размягчению. В суровых условиях эксплуатации резиновые опоры требуют периодического осмотра и замены.

Победитель: Амортизаторы на стальных тросах превосходят другие решения в суровых и экстремальных условиях эксплуатации, практически не подвергаясь воздействию окружающей среды.

3. Прочность и срок службы

Изоляторы с тросом

Тросовые изоляторы отличаются исключительно длительным сроком службы. Конструкция из нержавеющей стали устойчива к усталостным нагрузкам, коррозии и механическому износу. При этом отсутствует эффект старения, сравнимый с деградацией резины. При правильной установке тросовые изоляторы могут прослужить 15–25 и более лет при минимальном техническом обслуживании — зачастую дольше, чем само оборудование, которое они защищают.

Резиновые опоры

Резина естественным образом стареет в результате процесса, называемого окислением, который со временем приводит к её затвердеванию, растрескиванию и потере эластичности. Типичный срок службы составляет от 3 до 10 лет в зависимости от условий эксплуатации, циклов нагрузки и воздействия окружающей среды. Резиновые опоры, используемые в условиях повышенных нагрузок, могут потребовать плановой замены в рамках программ регулярного технического обслуживания.

Победитель: Амортизаторы на стальных тросах обеспечивают в 3–5 раз более длительный срок службы и значительно более низкие затраты на техническое обслуживание в течение всего срока эксплуатации оборудования.

4. Характеристики виброизоляции

Изоляторы с тросом

Тросовые изоляторы отлично справляются с многонаправленной изоляцией — благодаря спиральной или многоугольной геометрии витка они эффективно гасят вибрации одновременно по всем трем осям (X, Y, Z). Внутреннее трение между отдельными прядями троса (кулоновское демпфирование) обеспечивает превосходное рассеивание энергии без использования дополнительных демпфирующих материалов. Это делает их особенно эффективными для гашения широкополосных вибраций в диапазоне частот от примерно 5 Гц до 500 Гц.

Резиновые опоры

Резиновые опоры обеспечивают хорошую виброизоляцию в пределах расчетного диапазона частот, как правило, эффективного при частотах выше 10–15 Гц. Однако их характеристики носят ярко выраженный направленный характер: опора, рассчитанная на сжатие, может демонстрировать низкую эффективность при сдвиге. Кроме того, резина обладает усиливающим эффектом при резонансе, что может усугубить вибрацию на определенных частотах, если она не будет тщательно настроена с учетом собственной частоты системы.

Победитель: Изоляторы с тросовой подвеской обеспечивают превосходную широкополосную многоосевую изоляцию с встроенными демпфирующими свойствами.

5. Вопросы, связанные с затратами

Изоляторы с тросом

Первоначальная стоимость тросовых изоляторов, как правило, выше, чем у резиновых опор, что обусловлено более сложным технологическим процессом изготовления и использованием высококачественных материалов (нержавеющая сталь, прецизионная штамповка). Однако совокупная стоимость владения (TCO) зачастую оказывается ниже, если учитывать срок службы, сокращение затрат на техническое обслуживание и отсутствие расходов на замену. В критически важных областях применения, где затраты, связанные с простоями, являются значительными, тросовые изоляторы обеспечивают превосходную долгосрочную экономическую эффективность.

Резиновые опоры

Резиновые опоры отличаются более низкой первоначальной стоимостью, что делает их привлекательным выбором для проектов с ограниченным бюджетом, потребительских товаров и условий эксплуатации с умеренными воздействиями окружающей среды. Однако при проведении любого долгосрочного анализа затрат следует учитывать скрытые расходы, связанные с периодической заменой, затратами на техническое обслуживание и потенциальным повреждением оборудования из-за износа опор.

Победитель: резиновые опоры выигрывают по первоначальной стоимости; тросовые изоляторы — по совокупной стоимости жизненного цикла.

6. Сценарии применения

Лучшие области применения изоляторов на тросах

Военная и оборонная техника — защита чувствительной электроники от ударов и вибрации

Аэрокосмическая и авиационная отрасли — монтаж авиационного электронного оборудования, стабилизация БПЛА с помощью карданного подвеса

Железнодорожный и тяжелый транспорт — гашение вибраций в узлах локомотивов

Морская и оффшорная отрасли — коррозионно-стойкая виброизоляция для судового оборудования

Промышленное оборудование — насосы, компрессоры, генераторы, работающие в суровых условиях

Камеры и оптические системы — высокоточная стабилизация для кинематографии и систем видеонаблюдения

Лучшие области применения резиновых опор

Системы ОВКВ — изоляция вентиляторов и компрессоров в контролируемых средах

Автомобилестроение — опоры двигателя, подвески выхлопной системы в стандартных легковых автомобилях

Бытовая техника — стиральные машины, холодильники

Оборудование для легкой промышленности — небольшие генераторы, насосы для использования в помещениях

Сводная сравнительная таблица

Заключение

Как тросовые виброизоляторы, так и резиновые опоры находят своё применение в сфере промышленного виброизолирования. Выбор в конечном итоге зависит от конкретных условий эксплуатации, бюджетных ограничений и требований к эксплуатационным характеристикам. Для суровых условий эксплуатации, критически важного оборудования и областей применения, требующих длительного срока службы, тросовые виброизоляторы являются бесспорным лидером. Для экономически чувствительных областей применения с контролируемыми условиями окружающей среды и умеренными требованиями резиновые опоры остаются приемлемым вариантом.
