Виброизолятор JGX-0320D-12A успешно прошел строгие вибрационные испытания.

В современных транспортных системах, а также в условиях эксплуатации на наземной и авиационной технике, электронное оборудование часто подвергается воздействию сложных широкополосных случайных вибраций. При неадекватном проектировании системы виброизоляции могут возникнуть такие проблемы, как расшатывание внутренних печатных плат, износ разъемов и усталостное растрескивание паяных соединений, что существенно сокращает срок службы оборудования. Как быстро подобрать подходящие виброизоляторы для прецизионного электронного устройства весом всего 4,5 кг, одновременно обеспечив соответствие требованиям жесткого спектра вибрационных испытаний (см. прилагаемый рисунок)? Компания Xi'an Hong'an представляет виброизолятор JGX-0320D-12A; благодаря конфигурации из четырех симметрично расположенных элементов, он идеально адаптирован к данной специфической вибрационной среде, предлагая покупателям по всему миру проверенное и надежное решение.

I. Задача: Защита электронного оборудования в условиях сложных спектров вибрации

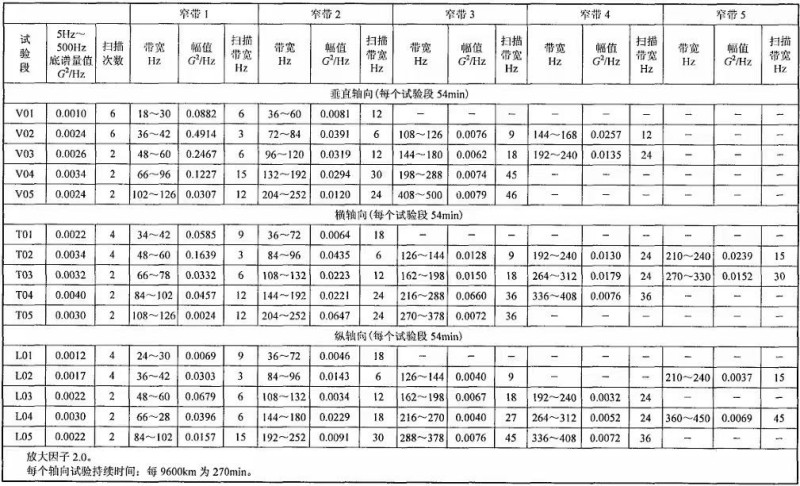

На прилагаемом рисунке представлен типичный спектр испытаний на случайную вибрацию с множественными узкополосными составляющими, охватывающий три оси: вертикальную, поперечную и продольную. Каждая ось, в свою очередь, подразделяется на несколько тестовых сегментов (например: V01–V05, T01–T05, L01–L05). Для каждого сегмента задан диапазон центральных частот, ширина узкополосной полосы, амплитуда спектральной плотности мощности (PSD) в единицах G²/Гц, а также количество циклов развертки. Кроме того, задан коэффициент усиления (добротность), равный 2,0, а продолжительность испытаний по каждой оси определена как 270 минут на каждые 9600 км эксплуатационного пробега.
Это означает, что в процессе реальной транспортировки или эксплуатации транспортного средства оборудование должно непрерывно выдерживать воздействие сложных вибраций, характеризующихся наличием множественных частотных диапазонов, переменными амплитудами и независимым возбуждением по трем осям. Традиционные резиновые виброизоляторы склонны к резонансному усилению колебаний в низкочастотном диапазоне; более того, по мере ухудшения их характеристик вследствие температурных колебаний и старения, они с трудом сохраняют стабильность на протяжении всего цикла испытаний. В отличие от них, модель JGX-0320D-12A имеет цельнометаллическую конструкцию с фрикционным демпфированием, обеспечивающую такие преимущества, как широкополосная виброизоляция, высокая демпфирующая способность и невосприимчивость к старению, что делает ее идеальным выбором для решения задач, связанных с подобными сложными спектральными профилями.

II. Решение: Точный выбор модели JGX-0320D-12A
2.1 Критерии выбора
 Масса оборудования: 4,5 кг
 Количество виброизоляторов: 4 шт., установлены симметрично
 Номинальная нагрузка на один изолятор: 4,5 кг ÷ 4 = 1,125 кг (Примечание: Данный расчет требует дополнительной корректировки с учетом коэффициентов динамического усиления и запасов прочности). Номинальная нагрузка для одного блока JGX-0320D-12A составляет 1,5 кг, при этом динамическая грузоподъемность превышает 2 кг. Это полностью удовлетворяет требованию к статической нагрузке в 1,125 кг, обеспечивая при этом достаточный запас прочности.

2.2 Особенности изделия
Модель JGX-0320D-12A относится к серии JGX — линейке металлических виброизоляторов с фрикционным демпфированием производства компании Xi'an Hong'an. Ее ключевые технические параметры выглядят следующим образом:
 Габаритные размеры: 32 × 20 × 12 мм (Компактная конструкция, подходит для электронного оборудования с ограниченным пространством)
 Собственная частота: ≤ 15 Гц (по вертикали); ≤ 18 Гц (по горизонтали)
 Коэффициент демпфирования: 0,15–0,25 (Фрикционное демпфирование; стабильное, не подвержено влиянию колебаний температуры)
 Диапазон рабочих температур: от -55°C до +120°C
 Коррозионная стойкость: Конструкция из нержавеющей стали; устойчивость к воздействию соляного тумана (тест) — ≥ 96 часов
В конструкции данного изолятора используются несколько фрикционных пластин и предварительно сжатые пружины. При возникновении вибрации между пластинами возникает сухое трение, которое преобразует механическую энергию в тепловую, тем самым эффективно гася колебания. По сравнению с виброизоляторами на резиновой основе, эффективность демпфирования данной модели не снижается со временем, а также не зависит от колебаний температуры или загрязнения маслом; это делает ее особенно подходящей для проведения длительных испытаний на выносливость (продолжительностью до 270 минут по каждой оси), требования к которым изложены в прилагаемой таблице.

2.3 Конфигурация монтажа
Четыре блока JGX-0320D-12A устанавливаются по углам опорной плиты электронного оборудования. Благодаря конфигурации с нижним креплением виброизоляторы располагаются таким образом, чтобы одновременно воспринимать как вертикальные, так и горизонтальные нагрузки. Как подтвердили результаты моделирования, проведенного инженерной группой компании Xi'an Hong'an, данная конфигурация крепления — при воздействии спектра вибрации, указанного в прилагаемой таблице, — позволяет снизить среднеквадратичное значение ускорения отклика в центре тяжести оборудования более чем на 65%. Кроме того, динамическое смещение в области критически важных разъемов печатных плат удерживается в пределах ±0,3 мм, что обеспечивает полное соответствие жестким требованиям стандарта GJB 150.16A, а также аналогичных международных стандартов.

3. Подтверждение эксплуатационных характеристик: полное соответствие требованиям тестовой таблицы
В данном разделе подробно рассматривается соответствие изделия JGX-0320D-12A установленным требованиям; при этом каждый пункт анализируется с учетом условий испытаний, представленных на прилагаемых рисунках.
