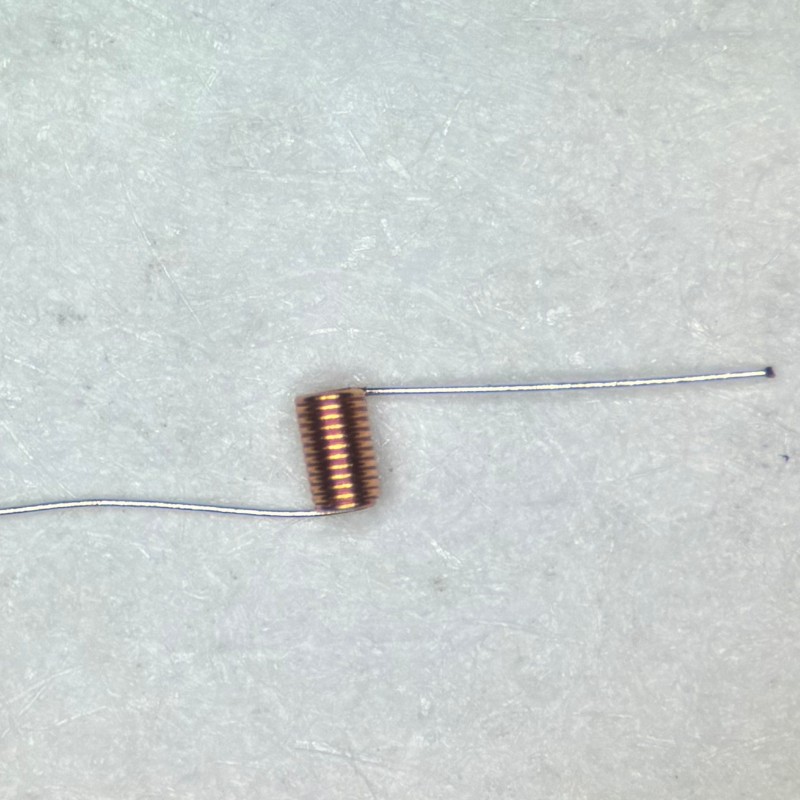

Порожнистого индуктора HALA1200503R
Технические характеристики порожнистого индуктора HALA1200503R Имя Полый индуктор Описание продукта В блоке TR фазированной антенной решетки в диапазоне X (8-12 ГГц) сеть смещения каждого канала должна одновременно обеспечивать на ограниченной площади высокой индуктивностиидостаточной т...
Описание
маркер
| Технические характеристики порожнистого индуктора HALA1200503R | |
| Имя | Полый индуктор |
| Описание продукта | В блоке TR фазированной антенной решетки в диапазоне X (8–12 ГГц) сеть смещения каждого канала должна одновременно обеспечивать на ограниченной площади высокой индуктивностиидостаточной токонесущей способности. HALA1200503R обеспечивает индуктивность 17 нГн ±20% и максимальный ток 400 мА, что идеально уравновешивает требования к подавлению низкочастотных помех и контролю высокочастотных паразитных составляющих. По сравнению с 26-нГн версией с 12 витками проволоки малого сечения (0,03 мм), сечение 0,05 мм удваивает токовую нагрузочную способность и одновременно повышает частоту собственного резонанса до примерно 18 ГГц, обеспечивая чисто индуктивный характер во всем диапазоне X-диапазона.
Рекомендуемая рабочая частота данной модели составляет 2–20 ГГц, что охватывает диапазон от верхней части S-диапазона до нижней части миллиметрового диапазона. Результаты измерений (10 МГц–20 ГГц) показывают, что коэффициент добротности на частоте 10 ГГц составляет около 55, что превосходит аналогичные тонкопленочные индукторы. При монтаже корпус катушки должен быть расположен перпендикулярно микрополосковой линии, выводы должны быть максимально короткими, а после наладки необходимо закрепить их клеем. Подходит для смещения стока GaAs-усилителя мощности в активных фазовых антенных решетках, а также для входного согласования малошумящих усилителей. Условия хранения: 20–25 °C, влажность 40–60 %, срок хранения 1 год, поддерживается процесс пайки рефлоу. |

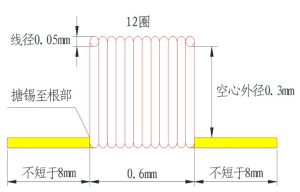

| Модель | HALA1200503R |
| количество витков | 12 |
| диаметр проволоки | ноль целых пять десятых миллиметра |
| внутренний диаметр | 0,3 миллиметра |
| Индуктивность | 17 нГм ± 20 % |
| Максимальный допустимый ток | четыреста миллиампер |
| Рекомендуемая рабочая частота | 2-20 ГГц |
| Рабочая температура | -55℃∽+125℃ |
| Габаритные размеры |  |
| Примечание: 1. Условия хранения: 20–25 °C, влажность 40–60 %;
2. Срок годности: 1 год с момента поставки при соблюдении условий хранения; 3. Подходит для технологий сварки; 4. Рекомендации по сборке и данные испытаний см. на следующей странице. |
|
Рекомендации по сборке

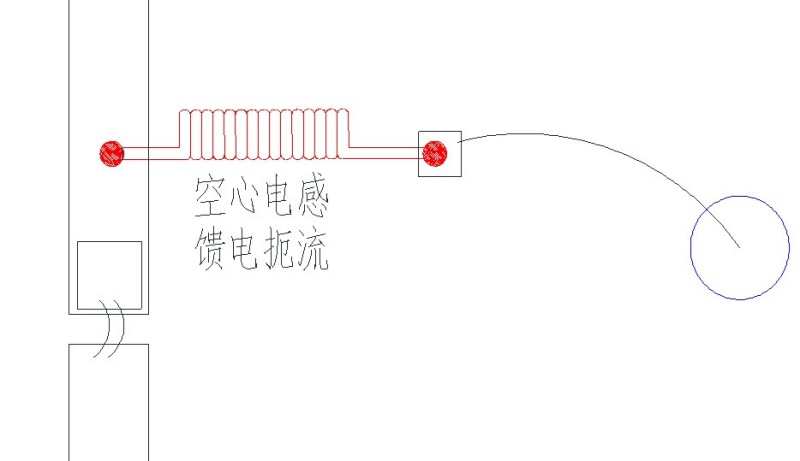

При монтаже корпус катушки следует располагать по возможности перпендикулярно линии передачи радиочастотного сигнала, а выводы на концах линии передачи должны быть как можно короче; после завершения наладки их необходимо закрепить клеем.

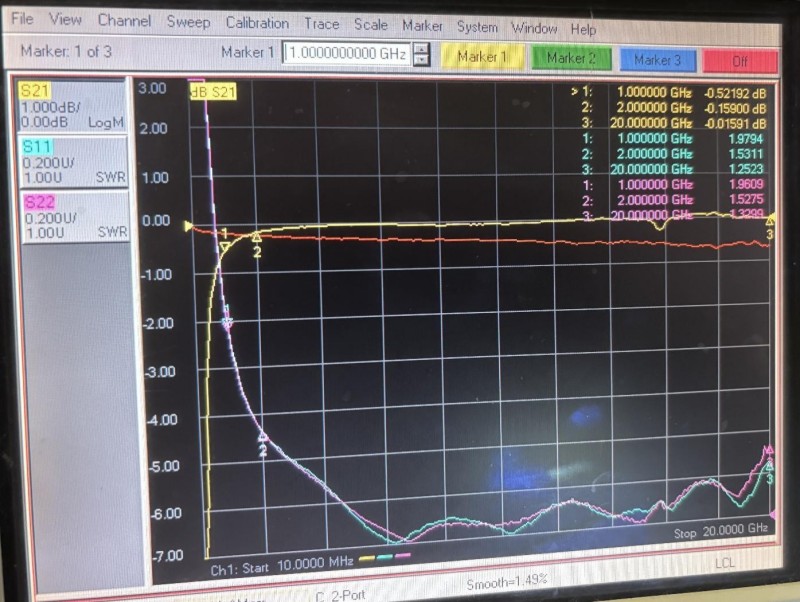

Тестовые данные (10 МГц–20 ГГц)
