Порожнистого индуктора HALA0800503R
Технические характеристики порожнистого индуктора HALA0800503R Имя Полый индуктор Описание продукта В радиолокационных системах диапазонов L (1-2 ГГц) и S (2-4 ГГц) индуктивные элементы должны обеспечивать более высокую индуктивность на низких частотах, сохраняя при этом низкие потери и...
Описание
маркер
| Технические характеристики порожнистого индуктора HALA0800503R | |
| Имя | Полый индуктор |
| Описание продукта | В радиолокационных системах диапазонов L (1–2 ГГц) и S (2–4 ГГц) индуктивные элементы должны обеспечивать более высокую индуктивность на низких частотах, сохраняя при этом низкие потери и высокую стабильность. Полый индуктор HALA0800503R обеспечивает индуктивность 11 нГн ±20%, что примерно на 57% выше, чем у 6-витковой версии, а его рекомендуемая рабочая частота 4–20 ГГц охватывает диапазон от С-диапазона до нижней части миллиметрового диапазона, что делает его особенно подходящим для использования в качестве последовательного или параллельного элемента в широкополосных согласующих цепях.

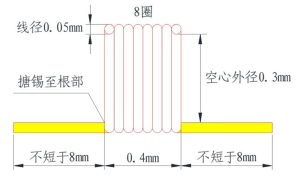

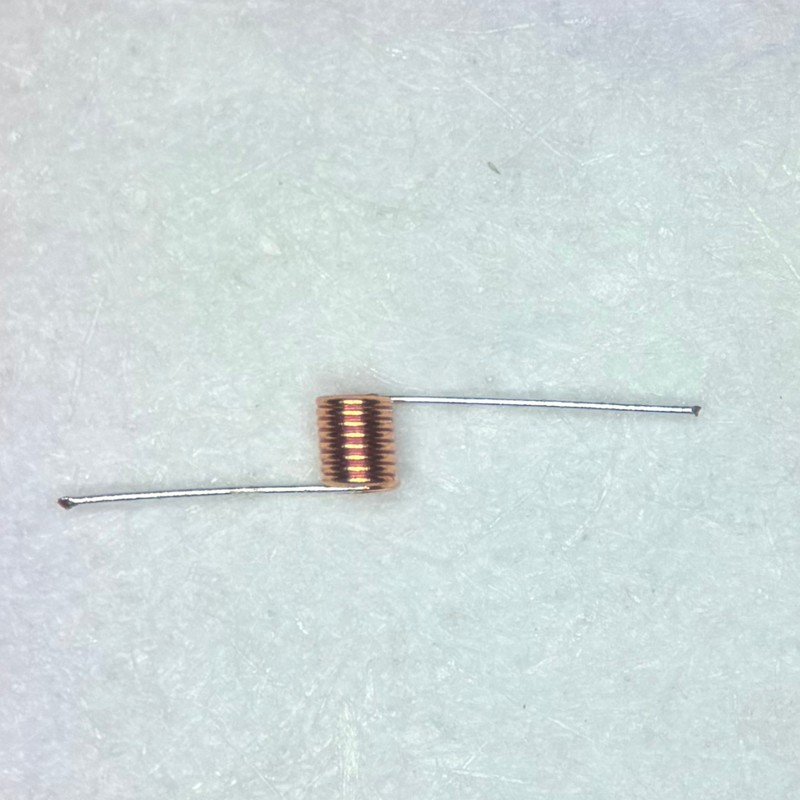

Данная модель изготовлена из 8 витков проволоки диаметром 0,05 мм, внутренний диаметр составляет 0,3 мм, а общая конструкция отличается компактностью. Благодаря конструкции без сердечника индуктивность практически не изменяется при максимальном токе 400 мА, что позволяет избежать насыщения и искажений, характерных для ферритов при сильных низкочастотных сигналах. Результаты измерений (10 МГц–20 ГГц) показывают, что его коэффициент добротности на частоте 4 ГГц превосходит аналогичные пленочные индукторы, что позволяет использовать его в полосовых фильтрах входного каскада корабельных радиолокационных приемников, а также в резонансных цепях генераторов высотомеров беспилотных летательных аппаратов. При монтаже корпус катушки должен располагаться перпендикулярно сигнальному проводу, а выводы должны быть максимально короткими; после наладки фиксация клеем обеспечивает соответствие требованиям GJB по вибрации. Подходит для низкочастотных микроволновых модулей, предъявляющих строгие требования к фазовому шуму и линейности. |
| Модель | HALA0800503R |
| количество витков | 8 |
| диаметр проволоки | ноль целых пять десятых миллиметра |
| внутренний диаметр | 0,3 миллиметра |
| Индуктивность | Одиннадцать наногерц, плюс-минус двадцать процентов. |
| Максимальный допустимый ток | четыреста миллиампер |
| Рекомендуемая рабочая частота | 4–20 ГГц |
| Рабочая температура | -55℃∽+125℃ |
| Внешние размеры |  |
| Примечание: 1. Условия хранения: 20–25 °C, влажность 40–60 %;
2. Срок годности: 1 год с момента поставки при соблюдении условий хранения; 3. Подходит для технологий сварки; 4. Рекомендации по сборке и данные испытаний см. на следующей странице. |
|
Рекомендации по сборке

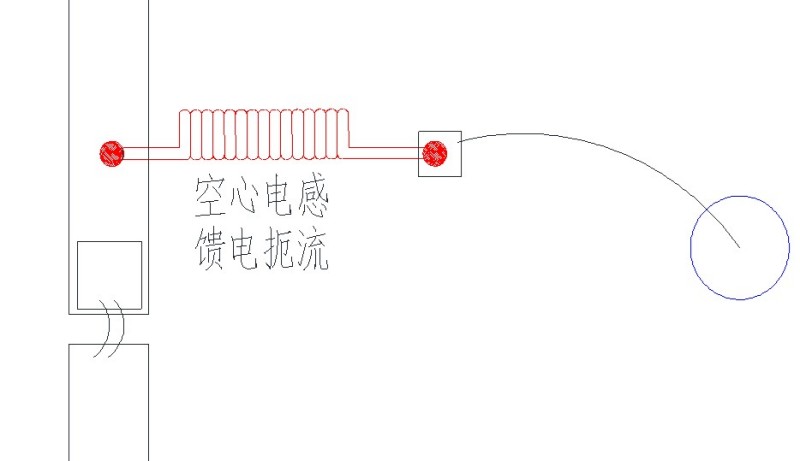

При монтаже корпус катушки следует располагать по возможности перпендикулярно линии передачи радиочастотного сигнала, а выводы на концах линии передачи должны быть как можно короче; после завершения наладки рекомендуется закрепить их клеем.

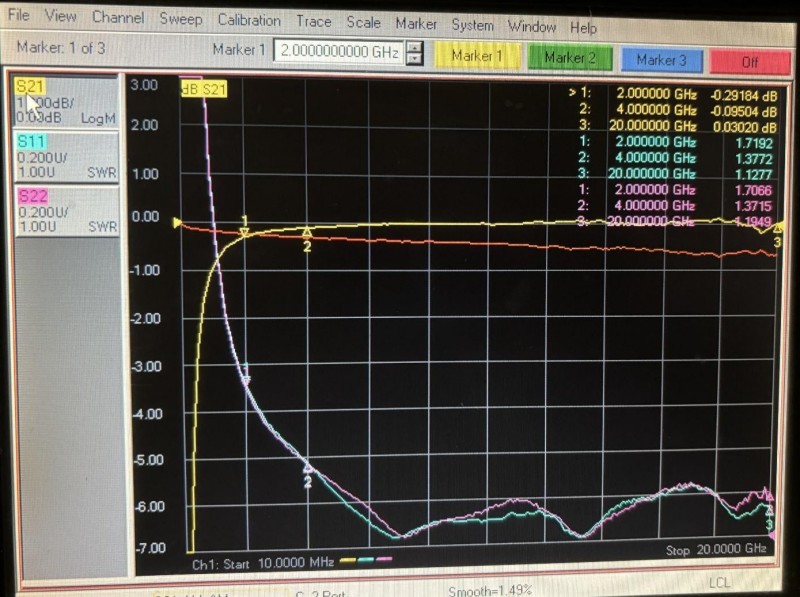

Тестовые данные (10 МГц–20 ГГц)
