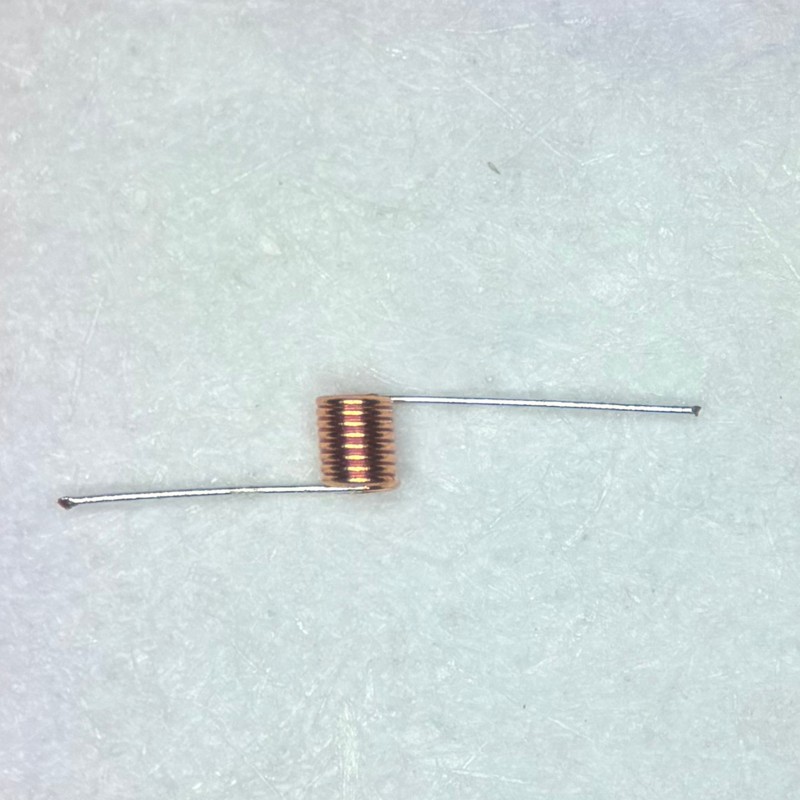

Порожнистого индуктора HALA0600503R
Технические характеристики порожнистого индуктора HALA0600503R Имя Полый индуктор Описание продукта В системах связи 5G и миллиметровых радиолокационных системах целостность сигнала является основой всех эксплуатационных характеристик. Полый индуктор HALA0600503R благодаря своей индукти...
Описание
маркер
| Технические характеристики порожнистого индуктора HALA0600503R | |
| Имя | Полый индуктор |
| Описание продукта | В системах связи 5G и миллиметровых радиолокационных системах целостность сигнала является основой всех эксплуатационных характеристик. Полый индуктор HALA0600503R благодаря своей индуктивности 7 нГн ±20 % и рекомендуемой рабочей частотой 5–20 ГГц, становится незаменимым элементом согласования и фильтрации в высокочастотной сигнальной цепи. Благодаря диаметру проволоки 0,05 ммв сочетании свнутренним диаметром 0,3 ммобеспечивает чрезвычайно низкую паразитную емкость и сдвиг собственной резонансной частоты, гарантируя стабильные характеристики импеданса даже в диапазоне ниже Ka-диапазона.
В отличие от ферритовых индукторов, полая конструкция полностью исключает риск насыщения сердечника,максимальный допустимый ток составляет 400 мАчто позволяет удовлетворить требования большинства схем с активным смещением. При монтаже рекомендуется располагать корпус катушки перпендикулярно линии передачи РЧ-сигнала и максимально сократить длину выводов — эта мера позволяет ограничить паразитную индуктивность до 0,1 нГн. После завершения наладки катушка фиксируется клеем, что обеспечивает устойчивость к вибрации и термоциклическим нагрузкам. Подходит для использования в фазированных антенных решетках, для смещения TIA в оптических модулях, а также в микроволновых пробниковых платах и других подобных сценариях. |
| Модель | HALA0600503R |
| количество витков | 6 |
| диаметр проволоки | ноль целых пять десятых миллиметра |
| внутренний диаметр | 0,3 миллиметра |
| Индуктивность | Семь с половиной часов, плюс-минус двадцать процентов. |
| Максимальный допустимый ток | четыреста миллиампер |
| Рекомендуемая рабочая частота | 5–20 ГГц |
| Рабочая температура | -55℃∽+125℃ |

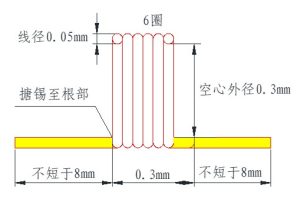

| Внешние размеры |  |
| Примечание: 1. Условия хранения: 20–25 °C, влажность 40–60 %;
2. Срок годности: 1 год с момента поставки при соблюдении условий хранения; 3. Подходит для технологий сварки; 4. Рекомендации по сборке и данные испытаний см. на следующей странице. |
|

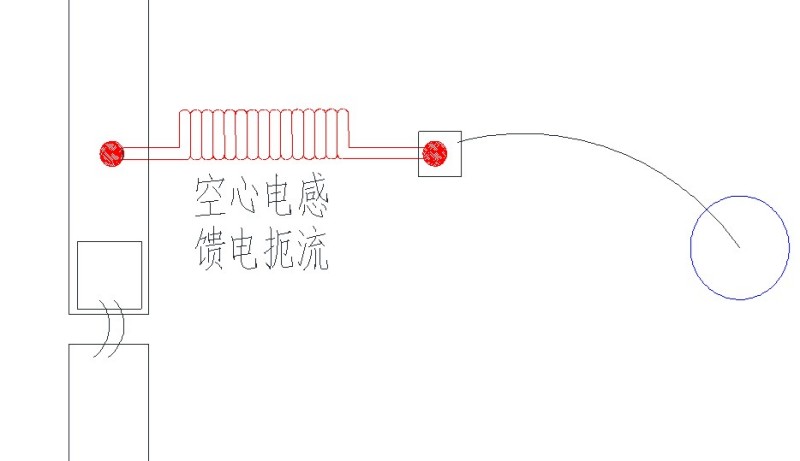

Рекомендации по сборке
При монтаже корпус катушки следует располагать по возможности перпендикулярно линии передачи радиочастотного сигнала, а выводы на концах линии передачи должны быть как можно короче; после завершения наладки рекомендуется закрепить их клеем.

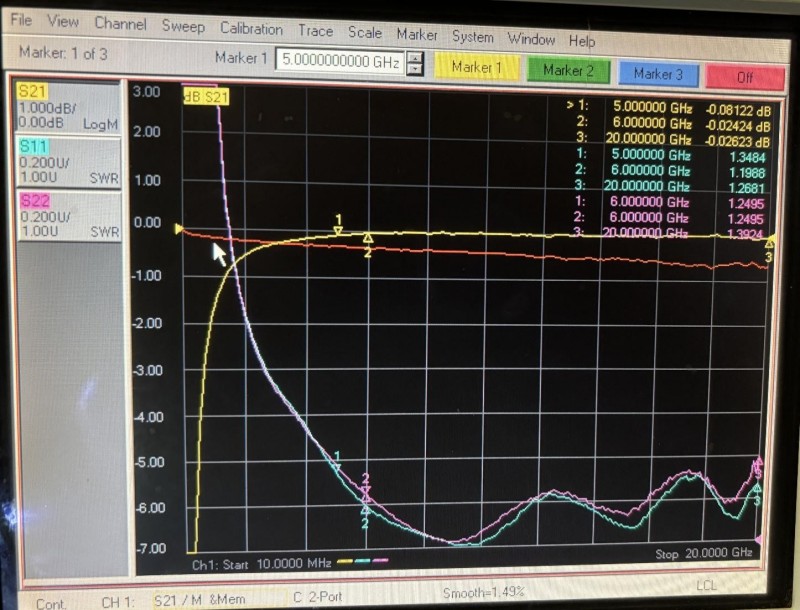

Тестовые данные (10 МГц–20 ГГц)
