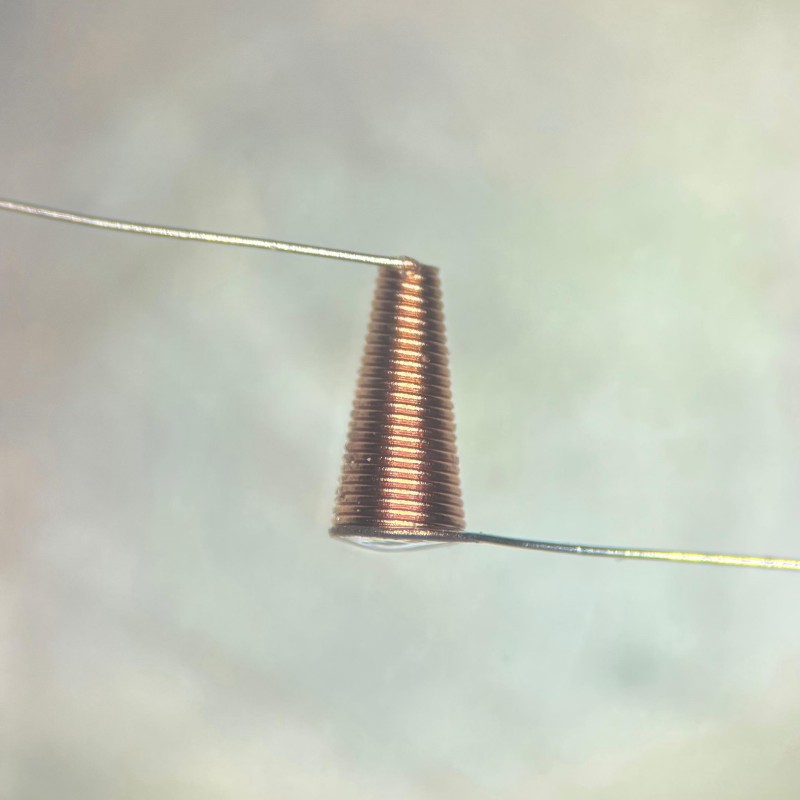

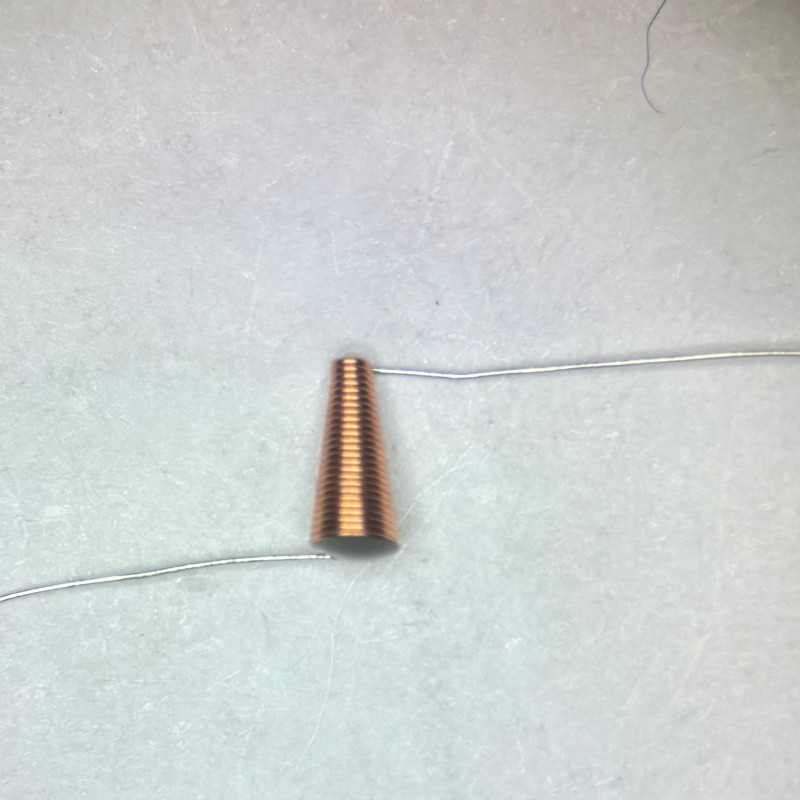

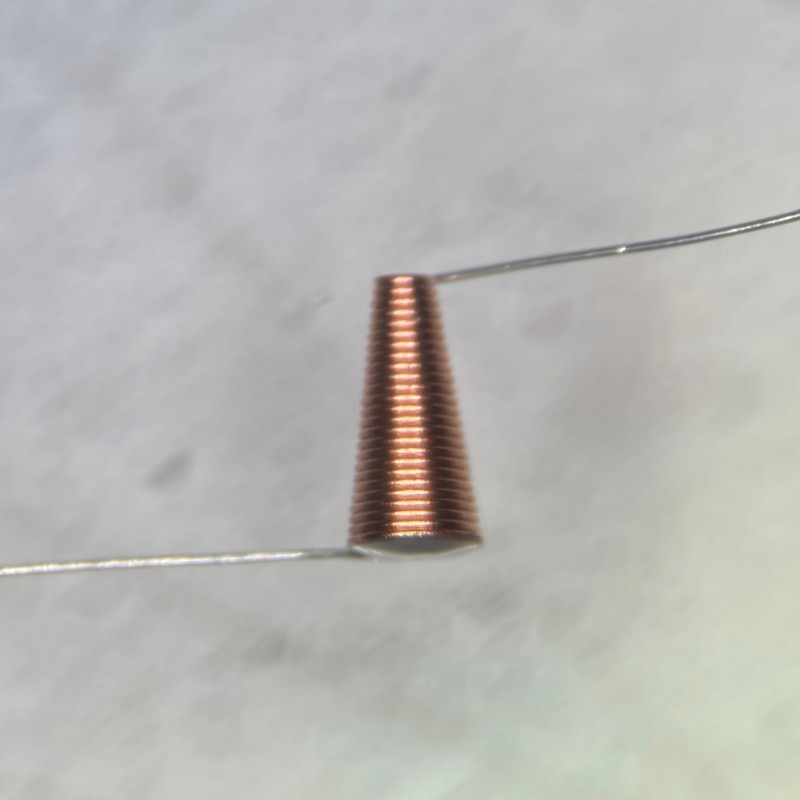

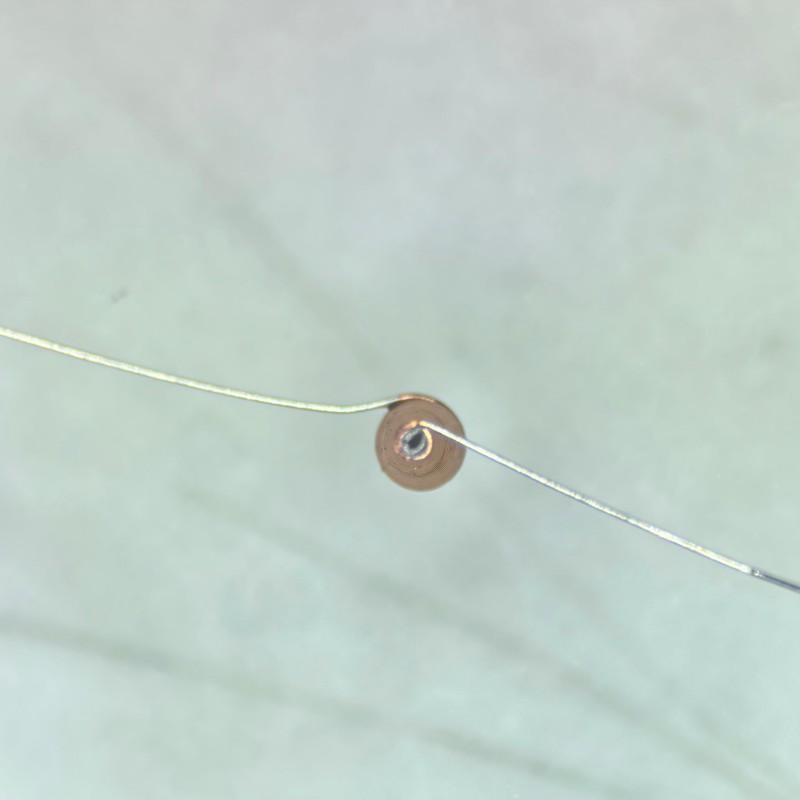

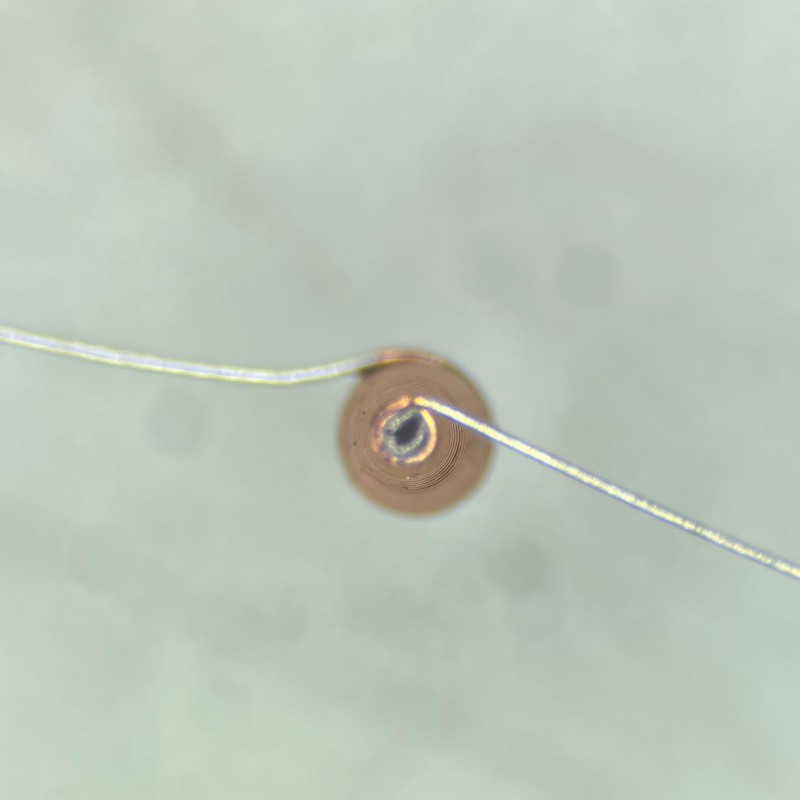

Конического индуктора HALT60005
Технические характеристики конического индуктора HALT60005 Название Конический индуктор Описание продукта Традиционно для подавления пульсаций питания в диапазоне около 20 МГц без возникновения паразитных резонансов в миллиметровом диапазоне частот требовались сложные многоступенчатые ф...
Описание
маркер
| Технические характеристики конического индуктора HALT60005 | |
| Название | Конический индуктор |
| Описание продукта | Традиционно для подавления пульсаций питания в диапазоне около 20 МГц без возникновения паразитных резонансов в миллиметровом диапазоне частот требовались сложные многоступенчатые фильтрующие цепи. HALT60005, благодаря 1400 нГни рабочей полосой пропускания 20 МГц–40 ГГцобеспечивает чистый смещение от диапазона HF до диапазона Ka с помощью одного-единственного устройства. Его токовый диапазон 200 мАудовлетворяет требованиям по смещению большинства приемных цепей, малошумящих усилителей и фотодетекторов.
Коническая конструкция сводит распределённую ёмкость к минимуму, а собственная резонансная частота значительно превышает показатели обычных обмоточных индуктивностей. Результаты измерений в диапазоне 10–500 МГц подтверждают способность подавления низких частот; вносимые потери остаются стабильными в диапазоне 10 МГц–20 ГГц. При монтаже вершина конуса должна быть направлена в сторону линии передачи, выводы должны быть максимально укорочены и закреплены клеем, что обеспечивает надёжность при вибрации и термоциклировании. Рабочая температура: от -55 °C до 125 °C; требования к хранению и пайке соответствуют стандартам данной серии. Область применения: Фильтрация смещения лавинных фотодиодов (APD) в оптоволоконной связи Очистка питания входного каскада радиоастрономического приемника Полнополосный приемный канал программно-определяемого радио (SDR) (20 МГц–40 ГГц) Сете смещения для датчиков изображения в миллиметровом диапазоне Когда в проекте требуется, чтобы «один индуктор подавлял пульсации на частоте 20 МГц, не ослабляя при этом сигнал на частоте 40 ГГц», HALT60005 становится единственным возможным выбором. |
| Модель | HALT60005 |
| Индуктивность | 1400 нГн ± 20 %
диаметр проволоки ноль целых ноль восемь миллиметров |
| диаметр проволоки | ноль целых пять десятых миллиметра |
| Максимальный допустимый ток | Двести миллиампер |
| Рабочая частота | От 20 мегагерц до 40 гигагерц |
| Рабочая температура | -55℃∽+125℃ |
| Габаритные размеры |  |
| Примечание: 1. Условия хранения: 20–25 °C, влажность 40–60 %;
2. Срок годности: 1 год с момента поставки при соблюдении условий хранения; 3. Подходит для технологий сварки; 4. Рекомендации по сборке и данные испытаний см. на следующей странице. |
|
Рекомендации по сборке

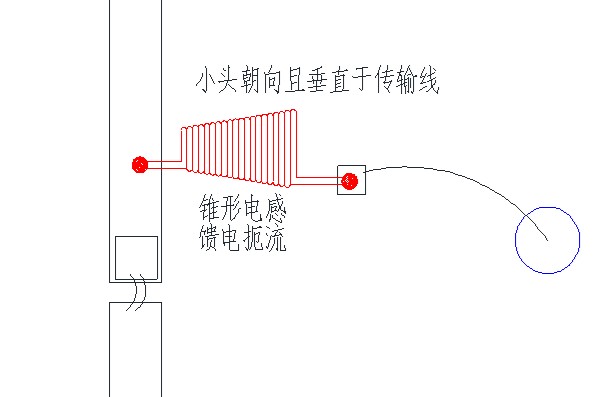

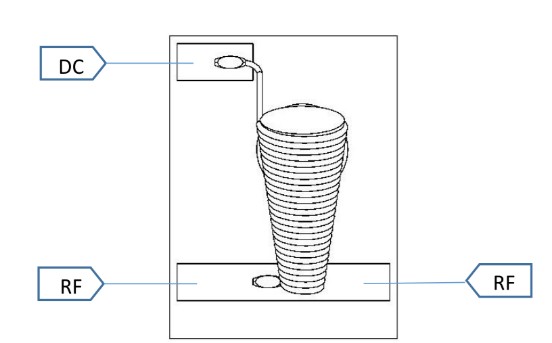

При монтаже конический наконечник (узкий конец) должен быть направлен в сторону линии передачи радиочастотного сигнала и располагаться перпендикулярно ей,подводящие провода линии передачи должны быть как можно короче, а конический индуктор необходимо закрепить с помощью клея.
Типичные данные по вносимым затуханиям

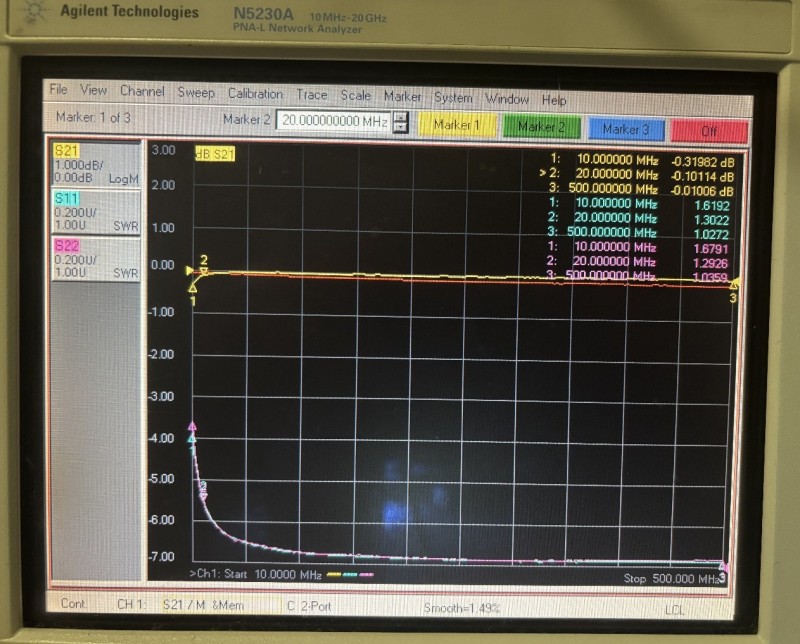

Данные испытаний в диапазоне 10–500 МГц

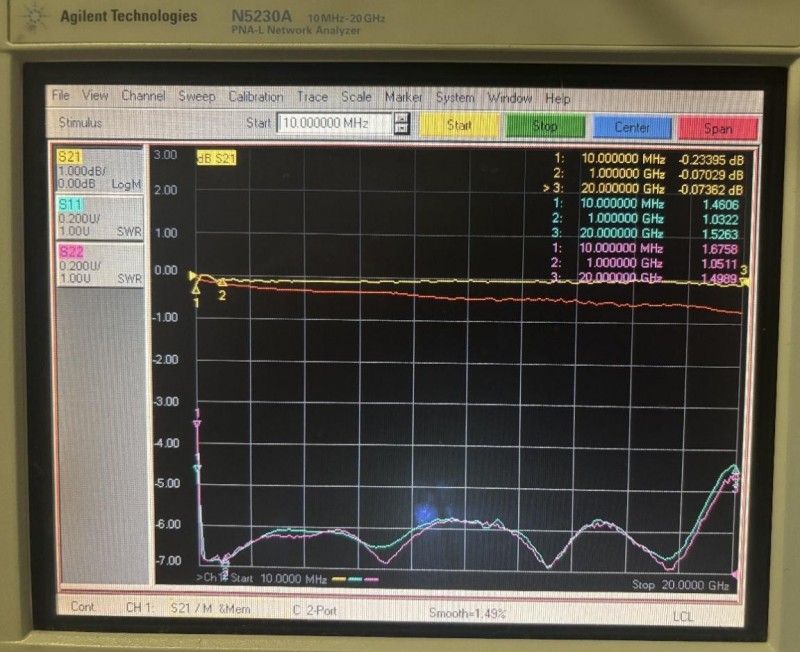

Данные испытаний в диапазоне 10 МГц–20 ГГц

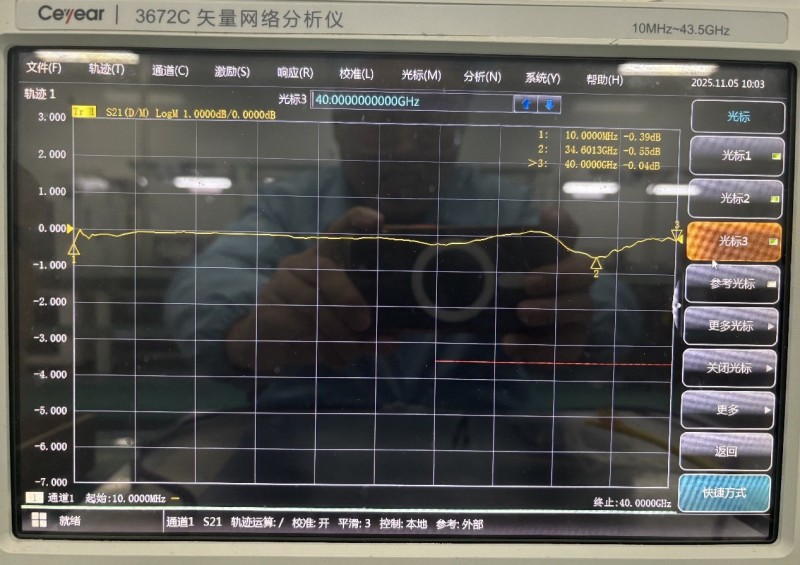

Данные испытаний в диапазоне 10 МГц–40 ГГц (из-за влияния приспособлений результаты испытаний могут быть неточными и приводятся исключительно для справки)
