Конического индуктора HALT50005
Технические характеристики конического индуктора HALT50005 Название Конический индуктор Описание продукта В традиционных схемах широкополосного смещения часто используется каскадная схема, в которой «большой индуктор фильтрует низкие частоты, а маленький – высокие», что приводит к...
Описание
маркер
| Технические характеристики конического индуктора HALT50005 | |
| Название | Конический индуктор |
| Описание продукта | В традиционных схемах широкополосного смещения часто используется каскадная схема, в которой «большой индуктор фильтрует низкие частоты, а маленький — высокие», что приводит к появлению дополнительных паразитных и согласующих потерь. HALT50005 благодаря 1000 нГни рабочей полосой пропускания 25 МГц–40 ГГцобеспечивает полную развязку от базовой полосы до миллиметрового диапазона с помощью одного устройства. Его 250 мАтоковую нагрузочную способность удовлетворяет требованиям большинства приемных цепей, драйверов оптических модулей и внутреннего смещения приборов.
Коническая конструкция эффективно снижает рассеянную ёмкость, а собственная резонансная частота значительно превышает аналогичные показатели обычных обмоточных индукторов с таким же номинальным индуктивностью. Данные измерений в диапазоне 10–500 МГц свидетельствуют о превосходной способности подавления низких частот; в диапазоне 10 МГц–20 ГГц характеризуется ровной характеристикой. При монтаже вершина конуса должна быть направлена в сторону линии передачи, выводы должны быть максимально укорочены и закреплены клеем, что обеспечивает надежность при вибрации и термоциклировании. Рабочая температура: от -55 °C до 125 °C; требования к хранению и пайке соответствуют стандартам данной серии. |
| Модель | HALT50005 |
| Индуктивность | 1000 нГн ± 20 %
диаметр проволоки ноль целых ноль восемь миллиметров |
| диаметр проволоки | ноль целых пять десятых миллиметра |
| Максимальный допустимый ток | 250 мА |
| Рабочая частота | От 25 мегагерц до 40 гигагерц |
| Рабочая температура | -55℃∽+125℃ |

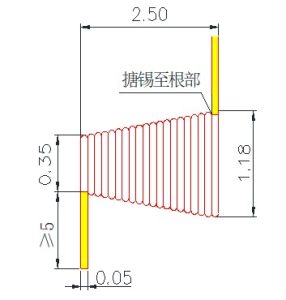

| Габаритные размеры |  |
| Примечание: 1. Условия хранения: 20–25 °C, влажность 40–60 %;
2. Срок годности: 1 год с момента поставки при соблюдении условий хранения; 3. Подходит для технологий сварки; 4. Рекомендации по сборке и данные испытаний см. на следующей странице. |
|
Рекомендации по сборке
При монтаже конический наконечник (узкий конец) должен быть направлен в сторону линии передачи радиочастотного сигнала и располагаться перпендикулярно ей,подводящие провода линии передачи должны быть как можно короче, а конический индуктор необходимо закрепить с помощью клея.
Типичные данные испытаний

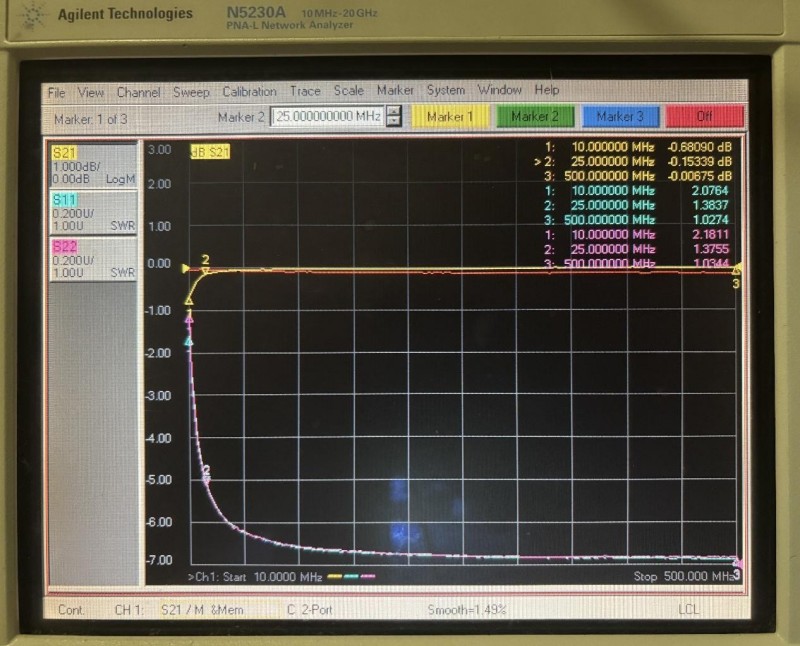

Данные испытаний в диапазоне 10–500 МГц

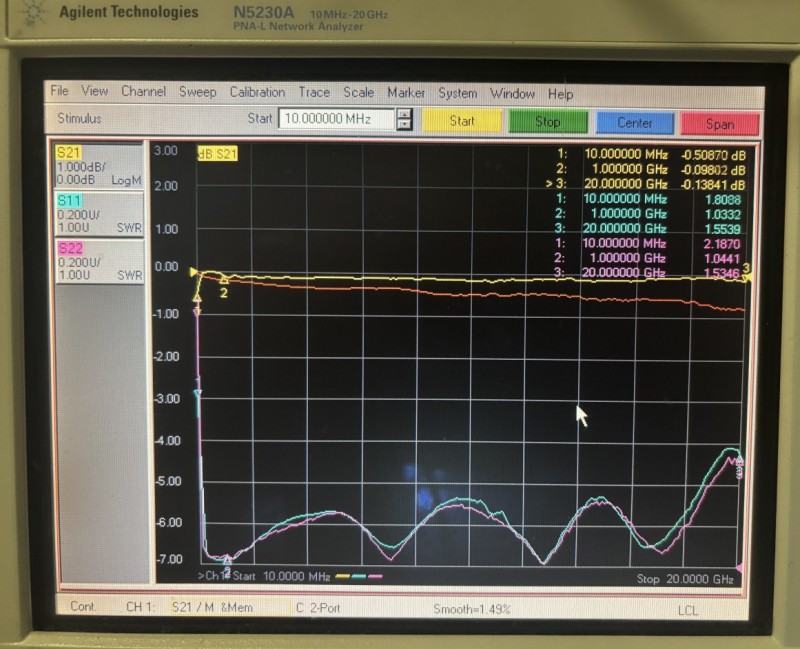

Данные испытаний в диапазоне 10 МГц–20 ГГц

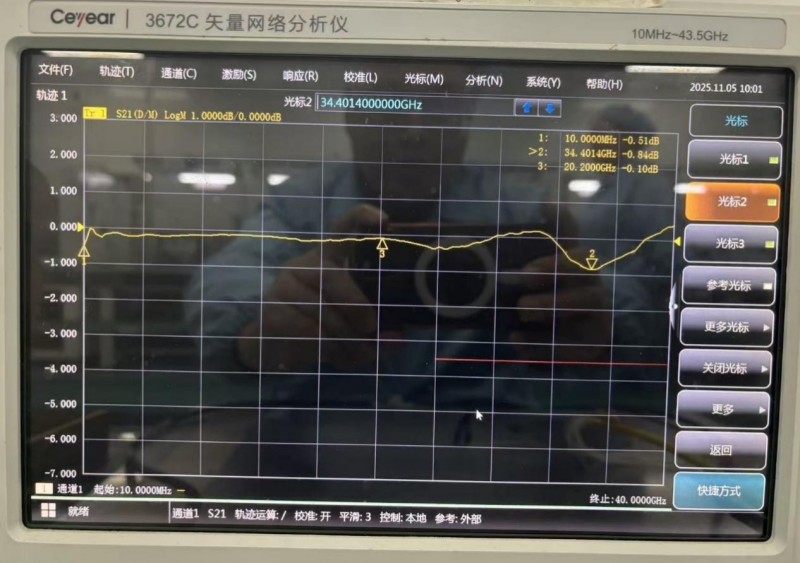

Данные испытаний в диапазоне 10 МГц–40 ГГц (из-за влияния приспособлений результаты испытаний могут быть неточными и приводятся исключительно для справки)
