Конического индуктора HALT40005
Технические характеристики конического индуктора HALT40005 Название Конический индуктор Описание продукта В схемах радиочастотного смещения для подавления шума источника питания в низкочастотном диапазоне (VHF/UHF) часто требуется индуктивность в несколько сотен нГн, однако традиционные...
Описание
маркер
| Технические характеристики конического индуктора HALT40005 | |
| Название | Конический индуктор |
| Описание продукта | В схемах радиочастотного смещения для подавления шума источника питания в низкочастотном диапазоне (VHF/UHF) часто требуется индуктивность в несколько сотен нГн, однако традиционные конические индукторы, как правило, уступают по характеристикам на низких частотах в пользу высокочастотных. HALT40005 перевернул этот компромисс: он обеспечивает 550 нГн ±20% , при этом рекомендуемая рабочая частота расширяется от 50 МГц до 40 ГГц, что обеспечивает редкий широкий диапазон покрытия. Максимальный допустимый ток 200 мА, подходит для сценариев с малым сигналом смещения.
В данном изделии используется коническая проволока с диаметром на конце 0,05 мм, конический хвост 0,08 мм, с вертикальной установкой конического конца по отношению к радиочастотной линии передачи, с минимальной длиной выводов и фиксацией клеем. Данные измерений в диапазоне 10 МГц–500 МГц показывают превосходное сопротивление на низких частотах, а в диапазоне 10 МГц–20 ГГц — ровные показатели вносимых потерь; данные для 40 ГГц получены с учетом влияния приспособления и приведены исключительно для справки. Рабочая температура составляет от -55 °C до 125 °C, условия хранения — 20–25 °C при влажности 40–60 %, срок хранения — 1 год, подходит для пайки. Область применения: Развязка питания входного каскада широкополосного приемника (от FM-радио до миллиметрового диапазона) Смещение лазера в оптическом модуле и изоляция от низкочастотных помех Схема смещения входного каскада спектрального анализатора Многоступенчатая фильтрация смещения в малошумящем усилителе (LNA) Когда системе необходимо одновременно подавлять пульсации на частоте 50 МГц и обеспечить целостность сигнала на частоте 40 ГГц, HALT40005 является оптимальным выбором из семейства конических индуктивностей, отличающимся высокой индуктивностью и широким частотным диапазоном. |
| Модель | HALT40005 |
| Индуктивность | 550 нГн ± 20 %
диаметр проволоки ноль целых ноль восемь миллиметров |
| диаметр проволоки | ноль целых пять десятых миллиметра |
| Максимальный допустимый ток | Двести миллиампер |
| Рекомендуемая рабочая частота | От 50 мегагерц до 40 гигагерц |
| Рабочая температура | -55℃∽+125℃ |

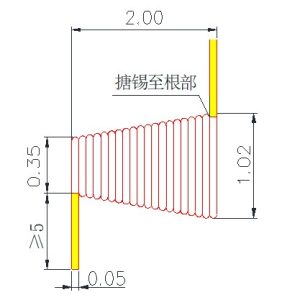

| Габаритные размеры |  |
| Примечание: 1. Условия хранения: 20–25 °C, влажность 40–60 %;
2. Срок годности: 1 год с момента поставки при соблюдении условий хранения; 3. Подходит для технологий сварки; 4. Рекомендации по сборке и данные испытаний см. на следующей странице. |
|
Рекомендации по сборке
При монтаже конический наконечник (узкий конец) должен быть направлен в сторону линии передачи радиочастотного сигнала и располагаться перпендикулярно ей,подводящие провода линии передачи должны быть как можно короче, а конический индуктор необходимо закрепить с помощью клея.
Типичные данные испытаний

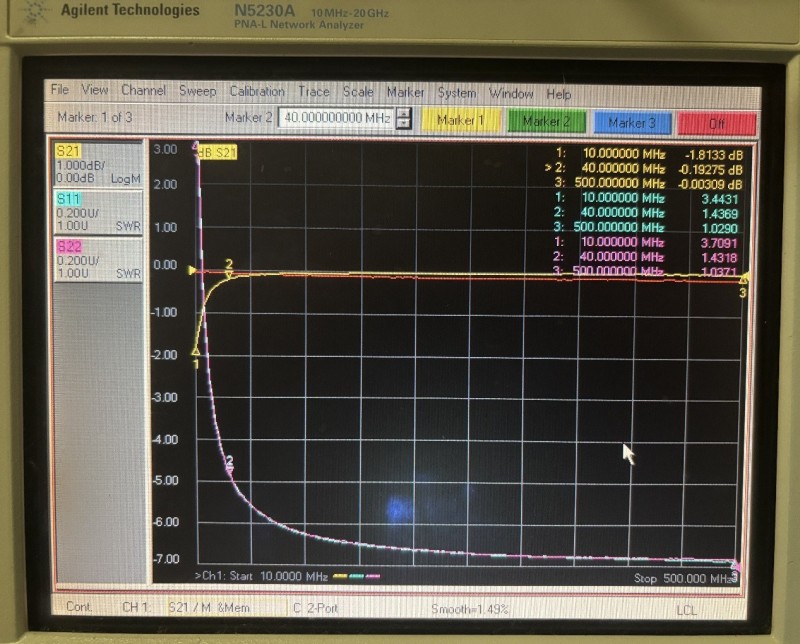

Данные испытаний в диапазоне 10–500 МГц

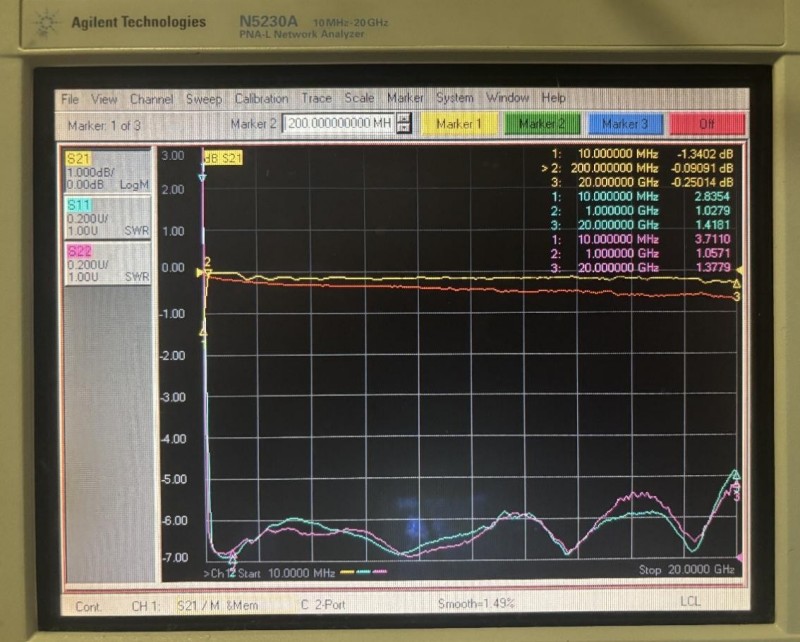

Данные испытаний в диапазоне 10 МГц–20 ГГц

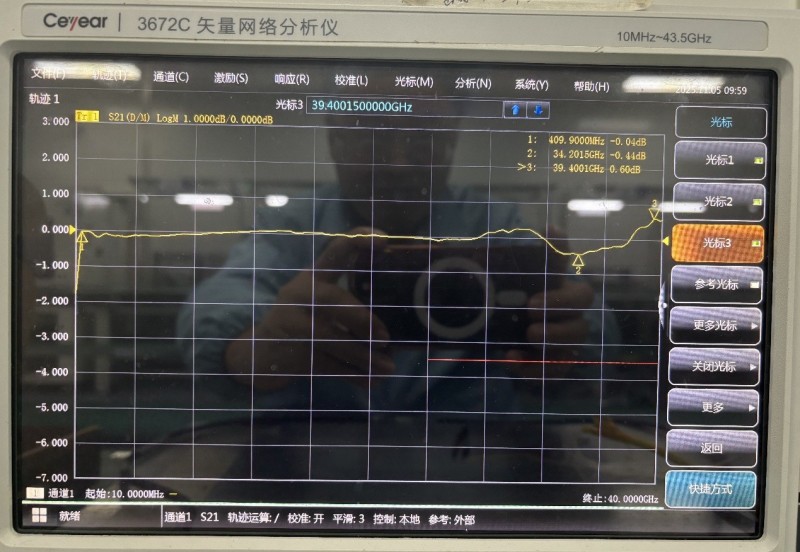

Данные испытаний в диапазоне 10 МГц–40 ГГц (из-за влияния приспособлений результаты испытаний могут быть неточными и приводятся исключительно для справки)
