Конического индуктора HALT20008
Технические характеристики конического индуктора HALT20008 Название Конический индуктор Описание продукта Когда максимальная рабочая частота системы должна быть чуть ниже 40 ГГц, но требуется более высокий запас по току, HALT20008 обеспечивает оптимальный баланс. Его индуктивность 130 н...
Описание
маркер
| Технические характеристики конического индуктора HALT20008 | |
| Название | Конический индуктор |
| Описание продукта | Когда максимальная рабочая частота системы должна быть чуть ниже 40 ГГц, но требуется более высокий запас по току, HALT20008 обеспечивает оптимальный баланс. Его индуктивность 130 нГнв сочетании с рабочим диапазоном 200 МГц–22 ГГцидеально покрывает диапазоны VHF, L, S, C и Ku, а также распространяется на диапазон K. По сравнению с HALT20005 он уступает в верхнем пределе частотного диапазона (с 40 ГГц до 22 ГГц), но за это получает 500 мАбольшую токовую нагрузочную способность, что делает его более предпочтительным для использования в радиолокационных приемниках, системах точка-точка и спутниковых низкочастотных преобразователях.
В изделии используется коническая геометрия намотки, причем вершина конуса расположена перпендикулярно к линии передачи, что эффективно подавляет высокочастотную самовозбуждение. Результаты измерений в низкочастотном диапазоне 10–500 МГц подтвердили его стабильность в условиях широкополосной развязки. Диаметр проволоки 0,08 ммобеспечивает баланс между механической прочностью и точностью намотки, а дрейф индуктивности в диапазоне температур от -55 °C до 125 °C минимален. При монтаже необходимо закрепить изделие клеем для защиты от вибрации и термоциклирования. |
| Модель | HALT20008 |
| Индуктивность | 130 нГн ± 20 %
диаметр проволоки ноль целых ноль восемь миллиметров |
| диаметр проволоки | ноль целых ноль восемь миллиметров |
| Максимальный допустимый ток | 500 мА |
| Рабочая частота | 200 МГц–22 ГГц |
| Рабочая температура | -55℃∽+125℃ |

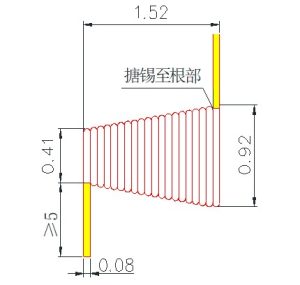

| Габаритные размеры |  |
| Примечание: 1. Условия хранения: 20–25 °C, влажность 40–60 %;
2. Срок годности: 1 год с момента поставки при соблюдении условий хранения; 3. Подходит для технологий сварки; 4. Рекомендации по сборке и данные испытаний см. на следующей странице. |
|
Рекомендации по сборке
При монтаже конический наконечник (узкий конец) должен быть направлен в сторону линии передачи радиочастотного сигнала и располагаться перпендикулярно ей,подводящие провода линии передачи должны быть как можно короче, а конический индуктор необходимо закрепить с помощью клея.
Типичные данные испытаний

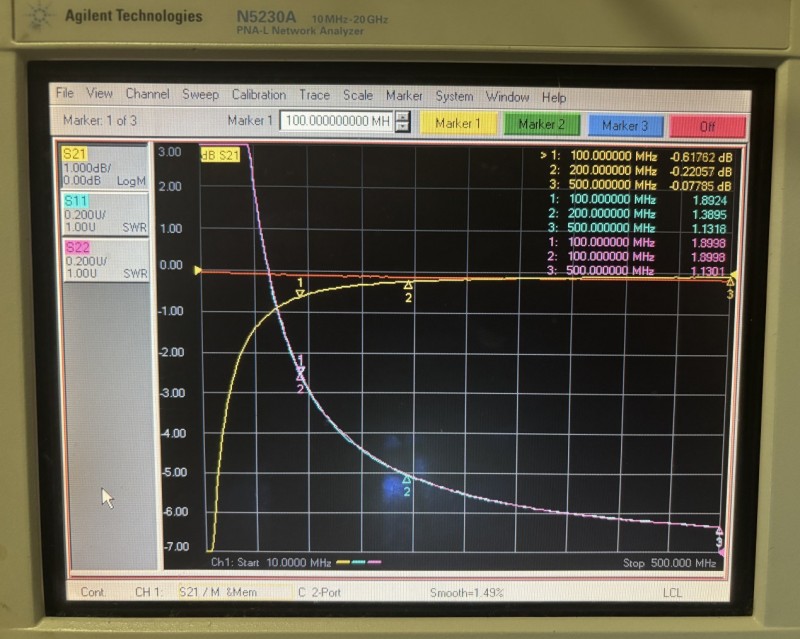

Данные испытаний в диапазоне 10–500 МГц

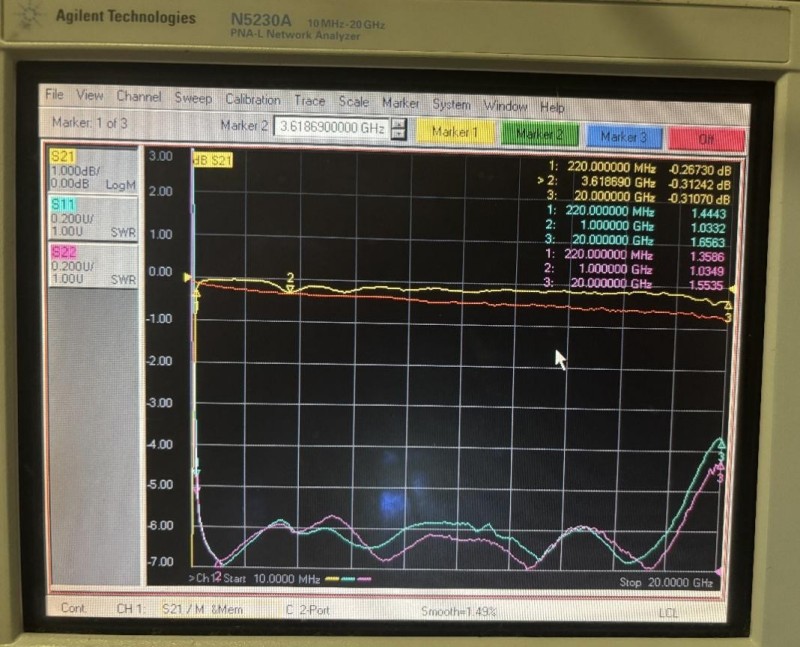

Данные испытаний в диапазоне 10 МГц–20 ГГц

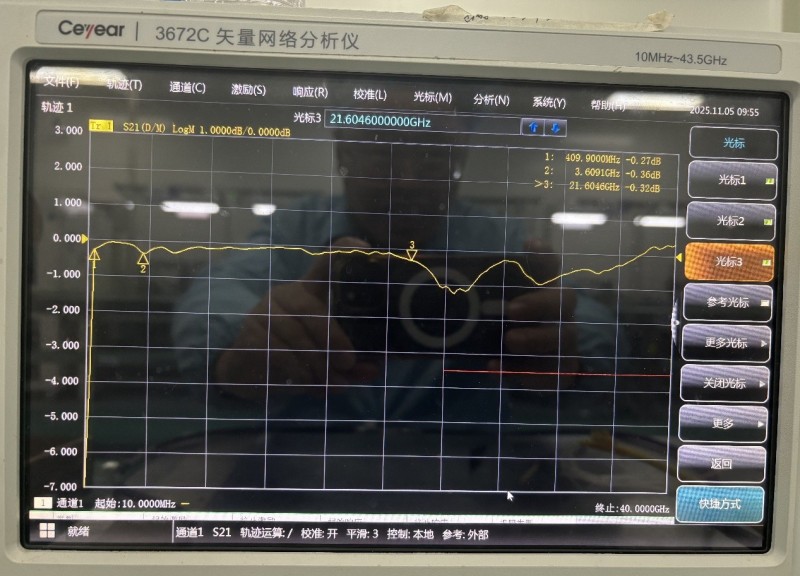

Данные испытаний в диапазоне 10 МГц–40 ГГц (из-за влияния приспособлений результаты испытаний могут быть неточными и приводятся исключительно для справки)
