Конического индуктора HALT20005
Технические характеристики конического индуктора HALT20005 Название Конический индуктор Описание продукта В широкополосных радиочастотных системах выбор индуктора смещения напрямую влияет на целостность сигнала и рабочую полосу пропускания. Конический индуктор HALT20005 благодаря своей ...
Описание
маркер
| Технические характеристики конического индуктора HALT20005 | |
| Название | Конический индуктор |
| Описание продукта | В широкополосных радиочастотных системах выбор индуктора смещения напрямую влияет на целостность сигнала и рабочую полосу пропускания. Конический индуктор HALT20005 благодаря своей уникальной конической конструкции обмотки обеспечивает 120 нГн ±20% , а также охватывают сверхширокий диапазон рабочих частот от 200 МГц до 40 ГГц. Конструкция с коническим верхом (узким концом) значительно снижает паразитную емкость, благодаря чему собственная резонансная частота намного выше, чем у традиционных обмоточных индукторов, что делает его особенно подходящим для схем смещения в высокоскоростных оптических модулях, микроволновых усилителях и измерительных приборах.
В данном изделии используетсяпровод диаметром 0,05 мм, максимальный допустимый ток200 мА, стабильно работает в жестком диапазоне температур от -55 °C до +125 °C. Данные измерений показывают, что в диапазоне частот 10 МГц–20 ГГц характеристики импеданса ровные, а потери крайне низкие; данные для 40 ГГц, хотя и подвержены влиянию измерительного приспособления, все же имеют справочную ценность. Область применения: Смещение затвора/стока широкополосного малошумящего усилителя (LNA) Схема драйвера TIA для оптической связи Встроенное смещение в микроволновом измерительном стенде и векторном анализаторе Приемная часть спутниковой связи При монтаже необходимо расположить конусный наконечник перпендикулярно к радиочастотной линии передачи, максимально сократить длину выводов и закрепить их клеем для обеспечения надежности в условиях вибрации. |
| Модель | HALT20005 |
| Индуктивность | 120 нГн ± 20 %
диаметр проволоки ноль целых ноль восемь миллиметров |
| диаметр проволоки | ноль целых пять десятых миллиметра |
| Максимальный допустимый ток | Двести миллиампер |
| Рабочая частота | 200 МГц–40 ГГц |
| Рабочая температура | -55℃∽+125℃ |

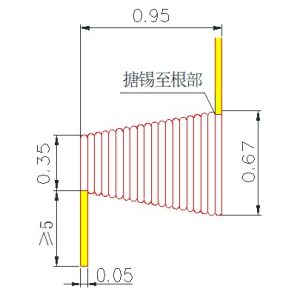

| Габаритные размеры |  |
| Примечание: 1. Условия хранения: 20–25 °C, влажность 40–60 %;
2. Срок годности: 1 год с момента поставки при соблюдении условий хранения; 3. Подходит для технологий сварки; 4. Рекомендации по сборке и данные испытаний см. на следующей странице. |
|
Рекомендации по сборке
При монтаже конический наконечник (узкий конец) должен быть направлен в сторону линии передачи радиочастотного сигнала и располагаться перпендикулярно ей,подводящие провода линии передачи должны быть как можно короче, а конический индуктор необходимо закрепить с помощью клея.
Типичные данные испытаний

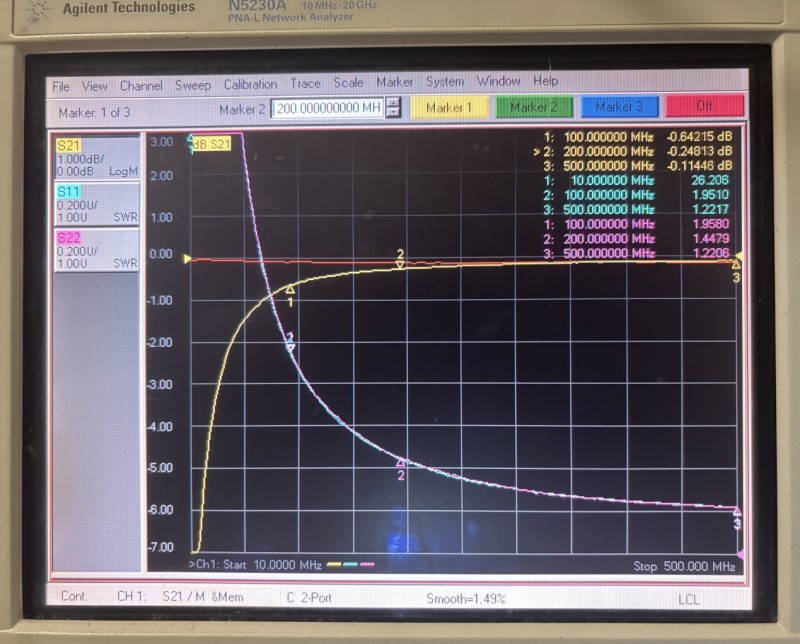

Данные испытаний в диапазоне 10–500 МГц

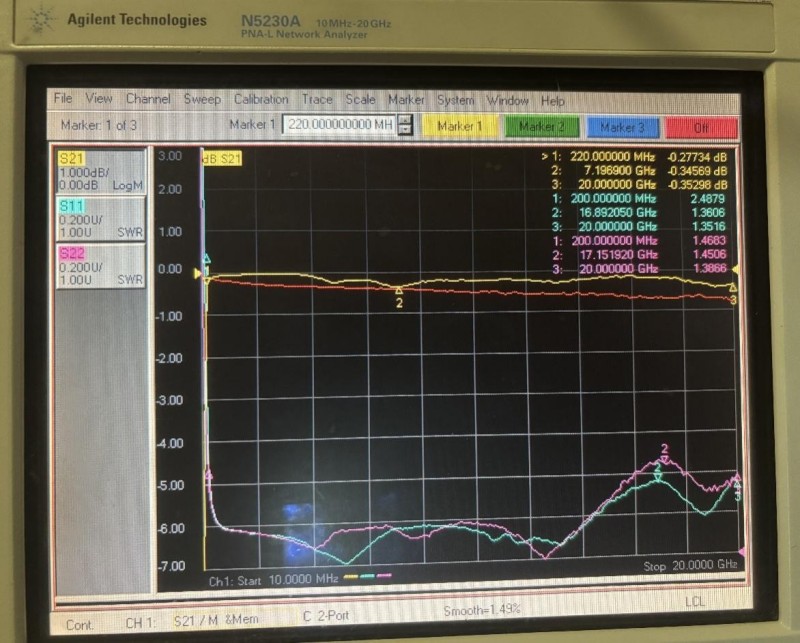

Данные испытаний в диапазоне 10 МГц–20 ГГц

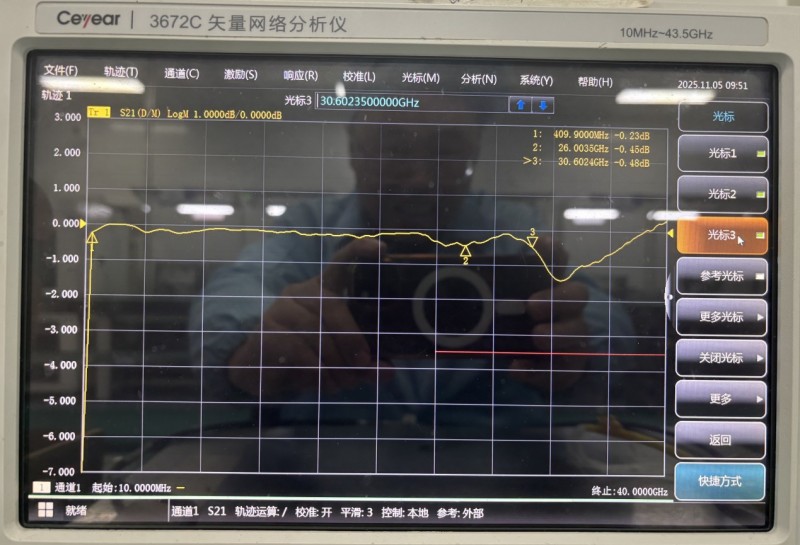

Данные испытаний в диапазоне 10 МГц–40 ГГц (из-за влияния приспособлений результаты испытаний могут быть неточными и приводятся исключительно для справки)
