Технические характеристики конденсатора на кристалле HACC102S30V500 Название Конденсатор на микросхеме Описание продукта HACC102S30V500 – это двухсторонний конденсатор в корпусе с выводами, емкость которого достигает 1000 пФ (±20%), выдерживаемое напряжение 50 В, рабочий диапазон ...
| Технические характеристики конденсатора на кристалле HACC102S30V500 | ||
| Название | Конденсатор на микросхеме | |
| Описание продукта | HACC102S30V500 — это двухсторонний конденсатор в корпусе с выводами, емкость которого достигает 1000 пФ (±20%), выдерживаемое напряжение 50 В, рабочий диапазон температур от -55 °C до +125 °C. В верхнем и нижнем слоях используется симметричная металлизация TaN/TiW/Ni/Au (толщина каждого слоя ≥2,5 мкм), что обеспечивает чрезвычайно низкое эквивалентное последовательное сопротивление (ESR) и превосходную стойкость к старению. Конструкция с бортиками с обеих сторон позволяет устанавливать конденсатор без учета ориентации, а также осуществлять вертикальное штабелирование за счет одновременного приклеивания с обеих сторон, что значительно повышает гибкость компоновки печатных плат высокой плотности.
Благодаря большой ёмкости в 1000 пФ он обладает превосходными развязывающими характеристиками в диапазоне частот до нескольких десятков МГц, что позволяет эффективно подавлять среднечастотные пульсации и импульсные помехи в сети распределения питания (PDN). В сочетании с проводящей пастой H20E (обжиг при 120 °C в течение 30 минут) он подходит для компактных конструкций тонких и легких устройств бытовой электроники. Область применения: Обход питания усилителя мощности (PA) в смартфонах Фильтрация входного сигнала DC-DC в зарядном чехле для наушников TWS Развязка выхода LDO на материнской плате смарт-часов Фильтрация питания цифрового ядра портативных медицинских мониторов Условия хранения: 20–25 °C, влажность 40–60%. Срок годности — 1 год. При пайке расстояние от паяного соединения до края электрода должно составлять ≥25 мкм. |
|
| Модель | HACC102S30V500 | |
| Тип | Тип с боковыми отступами | |
| емкость | 1000пФ±20 %при 1 кГц, 1 Врмс, 25 °C, без постоянного смещения | |
| Значение выдерживаемого напряжения | 50V | |
| Рабочая температура | -55℃∽+125℃ | |
| Мембранные конструкции | верхний уровень | TaN/TвW/Nв/Au 2,5мкм Мин |
| нижний уровень | TaN/TвW/Nв/Au 2,5мкм Мин | |

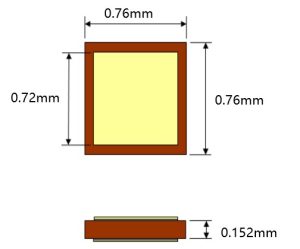

| Габаритные размеры | ![]() |
|
| Примечание: 1. Условия хранения: 20–25 °C, влажность 40–60 %;
2. Срок годности: 1 год с момента поставки при соблюдении условий хранения; 3. Подходит для склеивания: электропроводящий клей H20E, выпекание при 120 °C в течение 30 минут; 4. Место сварки проволоки должно находиться на расстоянии 25мкмили более от края электрода, чтобы избежать отрыва электрода. |
||
