Конденсатора на кристалле HACC101S20V101
Технические характеристики конденсатора на кристалле HACC101S20V101 Название Конденсатор на микросхеме Описание продукта Конденсатор HACC101S20V101 имеет симметричную конструкцию с электродами, расположенными по обеим сторонам, с верхним и нижним слоями из TaN/TiW/Ni/Au (≥2,5 мкм), что ...
Описание
маркер
| Технические характеристики конденсатора на кристалле HACC101S20V101 | ||
| Название | Конденсатор на микросхеме | |
| Описание продукта | Конденсатор HACC101S20V101 имеет симметричную конструкцию с электродами, расположенными по обеим сторонам, с верхним и нижним слоями из TaN/TiW/Ni/Au (≥2,5 мкм), что обеспечивает полное совпадение электрических характеристик и механической прочности обеих сторон, упрощает автоматическую установку и исключает необходимость в ориентации. Емкость 100 пФ (±20%), выдерживаемое напряжение 100 В, рабочая температура от -55 °C до +125 °C; даже в условиях высокой температуры и влажности сохраняется низкий ток утечки и стабильная емкость.
По сравнению с традиционными NiCr-пленками, пленки TaN обладают более низким температурным коэффициентом сопротивления (TCR) и лучшей устойчивостью к сульфированию, что делает их подходящими для длительного использования в герметичных или содержащих серу средах (например, внутри медицинского оборудования или в отсеках авиационной электроники). Конструкция с бортиками с обеих сторон также позволяет применять технологию «одновременного приклеивания сверху и снизу» в гибридных интегральных схемах, что повышает плотность монтажа. |
|
| Модель | HACC101S20V101 | |
| Тип | Тип с двусторонними бортиками | |
| емкость | 100пФ±20 %при 1 кГц, 1 Врмс, 25 °C, без постоянного смещения | |
| Значение выдерживаемого напряжения | 100V | |
| Рабочая температура | -55℃∽+125℃ | |
| Мембранные конструкции | верхний уровень | TaN/TвW/Nв/Au 2,5мкм Мин |
| нижний уровень | TaN/TiW/Ni/Au, не менее 2,5 мкм | |

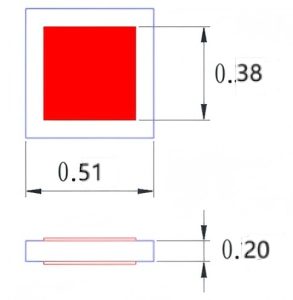

| Габаритные размеры |  |
|
| Примечание: 1. Условия хранения: 20–25 °C, влажность 40–60 %;
2. Срок годности: 1 год с момента поставки при соблюдении условий хранения; 3. Подходит для склеивания: электропроводящий клей H20E, выпекание при 120 °C в течение 30 минут; 4. Место сварки проволоки должно находиться на расстоянии 25мкмили более от края электрода, чтобы избежать отрыва электрода. |
||
