Конденсатора на кристалле HACC101S15V500
Технические характеристики конденсатора на кристалле HACC101S15V500 Название Конденсатор на микросхеме Описание продукта HACC101S15V500 имеет одностороннюю конструкцию с бортиком, емкость 100 пФ (±10 %), выдерживаемое напряжение 50 В, рабочий диапазон температур от -55 до +125 °C. Его о...
Описание
маркер
| Технические характеристики конденсатора на кристалле HACC101S15V500 | ||
| Название | Конденсатор на микросхеме | |
| Описание продукта | HACC101S15V500 имеет одностороннюю конструкцию с бортиком, емкость 100 пФ (±10 %), выдерживаемое напряжение 50 В, рабочий диапазон температур от -55 до +125 °C. Его отличительной особенностью является толщина верхнего золотого слоя, достигающая 4,0 мкм(TiW-Au), что значительно превышает показатели обычных чип-конденсаторов, что позволяет осуществлять пайку золотыми штифтами или клиновую пайку напрямую, без дополнительной металлизации, с высокой прочностью соединения и крайне низким контактным сопротивлением. Нижний слой представляет собой 0,5 мкм Ti-Pt-Au, подходящий для склеивания электропроводящим клеем.
Габаритные размеры составляют всего 0,38 мм × 0,38 мм × 0,15 мм, а объем — менее 0,022 мм³, что делает его подходящим для системных модулей высокой плотности (SiP) и миниатюрных оптических модулей. В ходе испытаний подтверждена поддержка широкополосной связи в диапазоне 0,4–40 ГГц, что делает его идеальным элементом для блокировки постоянного тока или шунтирования в цепочках высокоскоростных сигналов. |
|
| Модель | HACC101S15V500 | |
| Тип | с односторонней кромкой | |
| емкость | 100пФ±10 %при 1 кГц, 1 Врмс, 25 °C, без постоянного смещения | |
| Значение выдерживаемого напряжения | 50V | |
| Рабочая температура | -55℃∽+125℃ | |
| Мембранные конструкции | верхний уровень | TiW-Au 4,0 мкм мин. |
| нижний уровень | Ti-Pt-Au 0,5 мкм мин. | |

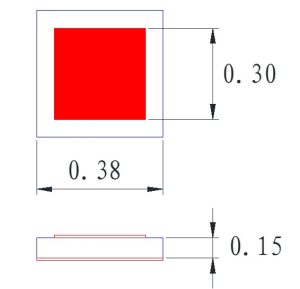

| Габаритные размеры |  |
|
| Примечание: 1. Условия хранения: 20–25 °C, влажность 40–60 %;
2. Срок годности: 1 год с момента поставки при соблюдении условий хранения; 3. Подходит для склеивания: электропроводящий клей H20E, выпекание при 120 °C в течение 30 минут; 4. Место сварки проволоки должно находиться на расстоянии 25мкмили более от края электрода, чтобы избежать отрыва электрода. 5. Тестовые данные см. на следующей странице |
||

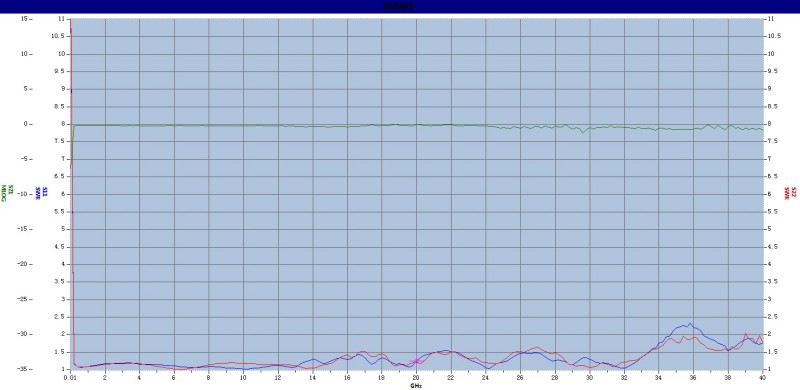

Результаты испытаний микросхемных конденсаторов HACC101S15V500 при использовании в качестве связующих элементов
Модель: HACC101S15V500; Емкость: 100 пФ; Габаритные размеры: 0,38 × 0,38 × 0,15 мм; Дата испытаний: 8 марта 2026 г.; Испытательное оборудование: N5230A; Рекомендуется для использования в системах с внутренней связью (с прямой пропускной способностью) в диапазоне частот 0,4–40 ГГц.
