Конденсатора на кристалле HACC100S10V101
Технические характеристики конденсатора на кристалле HACC100S10V101 Имя Конденсатор на микросхеме Описание продукта HACC100S10V101 – это высокопроизводительный односторонний конденсатор в корпусе с боковыми выводами, специально разработанный для радиочастотного, микроволнового и а...
Описание
маркер
| Технические характеристики конденсатора на кристалле HACC100S10V101 | ||
| Имя | Конденсатор на микросхеме | |
| Описание продукта | HACC100S10V101 — это высокопроизводительный односторонний конденсатор в корпусе с боковыми выводами, специально разработанный для радиочастотного, микроволнового и аэрокосмического электронного оборудования, к которому предъявляются чрезвычайно высокие требования к надежности. Его емкость составляет 10 пФ (±10%), измеренная при 1 кГц, 1 Врмс и 25 °C, выдерживаемое напряжение достигает 100 В, а диапазон рабочих температур охватывает от -55 °C до +125 °C, что позволяет использовать его в экстремальных условиях.
Данный конденсатор имеет многослойную пленочную структуру: верхний слой представляет собой TiW-Au (толщина ≥ 2,5 мкм), а нижний — TiW-Pt-Au (толщина ≥ 2,5 мкм), что обеспечивает превосходную адгезию, низкое контактное сопротивление и устойчивость к электромиграции. Односторонняя конструкция с бортиком облегчает процесс приклеивания; для надежной установки рекомендуется использовать проводящий клей H20E и выдерживать при температуре 120 °C в течение 30 минут. Область применения: Схемы блокировки постоянного тока и обходные цепи в модулях спутниковой связи Схема температурной компенсации бортовой радиолокационной системы Согласующий конденсатор для микроволновых моноблочных интегральных схем (MMIC) Оборудование для разведки нефти в условиях высоких температур в скважинах Рекомендуемые условия хранения: температура 20–25 °C, влажность 40–60 %. Срок годности — 1 год. При пайке необходимо следить за тем, чтобы расстояние между местом соединения и краем электрода составляло не менее 25 мкм, чтобы предотвратить отрыв электрода. |
|
| Модель | HACC100S10V101 | |
| Тип | с односторонней кромкой | |
| емкость | 10пФ±10 %при 1 кГц, 1 Врмс, 25 °C, без постоянного смещения | |
| Значение выдерживаемого напряжения | 100V | |
| Рабочая температура | -55℃∽+125℃ | |
| Мембранные конструкции | верхний уровень | TiW-Au 2,5 мкм мин. |
| нижний уровень | TiW-Pt-Au 2,5 мкм мин. | |

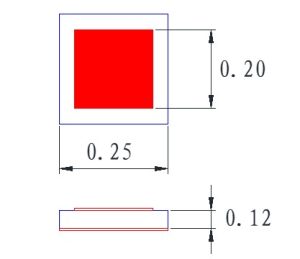

| Габаритные размеры |  |
|
| Примечание: 1. Условия хранения: 20–25 °C, влажность 40–60 %;
2. Срок годности: 1 год с момента поставки при соблюдении условий хранения; 3. Подходит для склеивания: электропроводящий клей H20E, выпекание при 120 °C в течение 30 минут; 4. Место сварки проволоки должно находиться на расстоянии 25мкмили более от края электрода, чтобы избежать отрыва электрода. |
||
