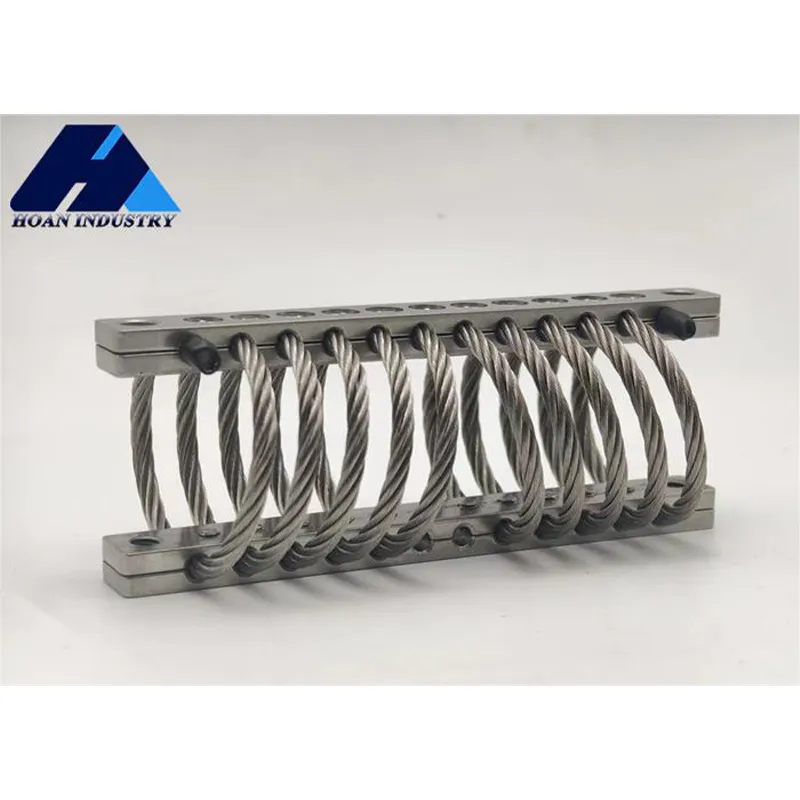

Виброизолятор тросовый (JGX-0400)
Для строгих требований к виброизоляции тяжелого электронного оборудования и прецизионных приборов, JGX-0400 предлагает решение с высокой нагрузочной способностью и надежностью. Его основное преимущество заключается в прочной навивочной конструкции и оптимизированном дизайне распределения нагрузки, что позволяет сохранять превосходные динамические виброизоляционные характеристики даже при значительных статических нагрузках.
Описание
маркер
Обзор
Для строгих требований к виброизоляции тяжелого электронного оборудования и прецизионных приборов, JGX-0400 предлагает решение с высокой нагрузочной способностью и надежностью. Его основное преимущество заключается в прочной навивочной конструкции и оптимизированном дизайне распределения нагрузки, что позволяет сохранять превосходные динамические виброизоляционные характеристики даже при значительных статических нагрузках. Он может защищать внутреннее критически важное оборудование в экстремальных вибрационных условиях во время запуска и полета аэрокосмических аппаратов или при постоянных ударах от тяжелой строительной техники. Выдающаяся усталостная стойкость обеспечивает сверхдолгий срок службы продукта, делая его идеальным выбором в области виброизоляции тяжелого оборудования.
Серия JGX-0400:

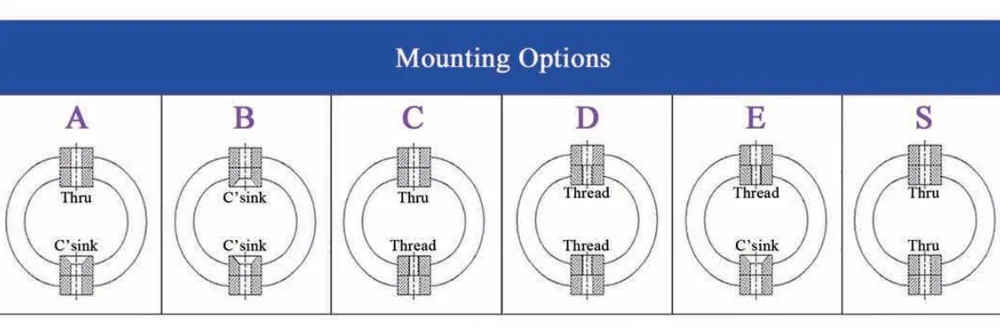

Способ монтажа продукции:

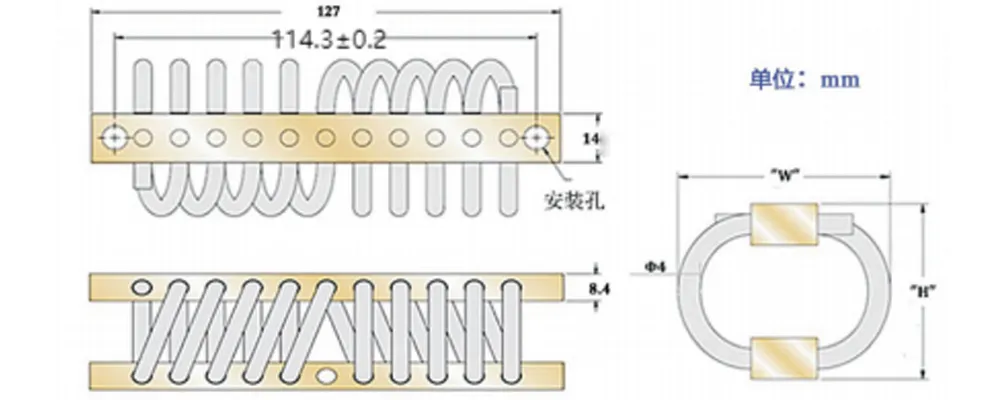

Таблица параметров размеров
| Модель изделия | Высота «H»±3.30 | Ширина «W» | Вес единицы (кг) | Способ монтажа | Размер сквозного отверстия (мм) | Резьба (мм) | Конусность зенковки (°) |
| JGX-0400D-37A | 30 | 41 | 0.24 | B,D,E | ∅6.9±0.13 | M6×1.0 | 90 |
| JGX-0400D-31.5A | 33 | 43 | 0.24 | A,B,C,D,E,S | |||
| JGX-0400D-26A | 38 | 48 | 0.256 | ||||
| JGX-0400D-22A | 46 | 53 | 0.272 | ||||
| JGX-0400D-17.5A | 53 | 64 | 0.288 |
Техническая таблица данных продукции

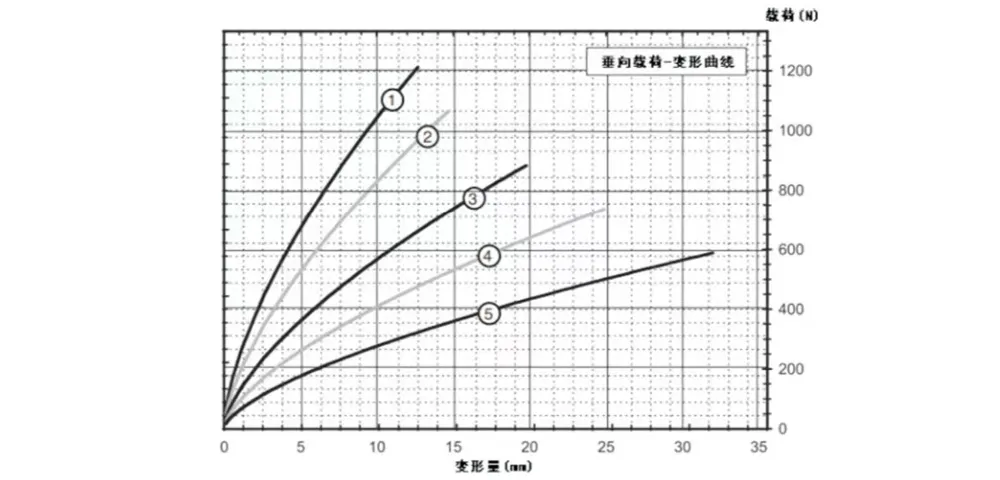

(1) Вертикальная нагрузка:
| Кривая № | Модель | Макс. статическая нагрузка (кг) | Макс. деформация (мм) | Жёсткость при вибрации (кН/м) | Жёсткость при ударе (кН/м) |
| 1 | JGX-0400D-37A | 37.0 | 12.7 | 222 | 117 |
| 2 | JGX-0400D-31.5A | 31.5 | 14.7 | 170 | 88 |
| 3 | JGX-0400D-26A | 26.0 | 19.8 | 116 | 54 |
| 4 | JGX-0400D-22A | 22.0 | 24.9 | 84 | 37 |
| 5 | JGX-0400D-17.5A | 17.5 | 32.0 | 58 | 23 |

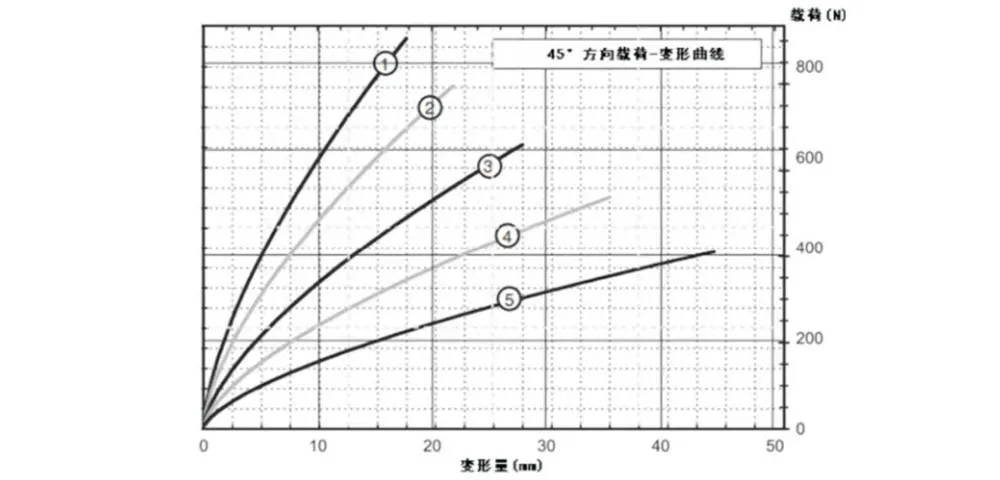

(2) Нагрузка под углом 45°:
| Кривая № | Модель | Макс. статическая нагрузка (кг) | Макс. деформация (мм) | Жёсткость при вибрации (кН/м) | Жёсткость при ударе (кН/м) |
| 1 | JGX-0400D-37A | 25.9 | 17.8 | 123 | 60 |
| 2 | JGX-0400D-31.5A | 22.2 | 21.8 | 96 | 42 |
| 3 | JGX-0400D-26A | 18.6 | 27.9 | 66 | 28 |
| 4 | JGX-0400D-22A | 15.4 | 35.6 | 48 | 18 |
| 5 | JGX-0400D-17.5A | 11.7 | 44.7 | 31 | 11 |

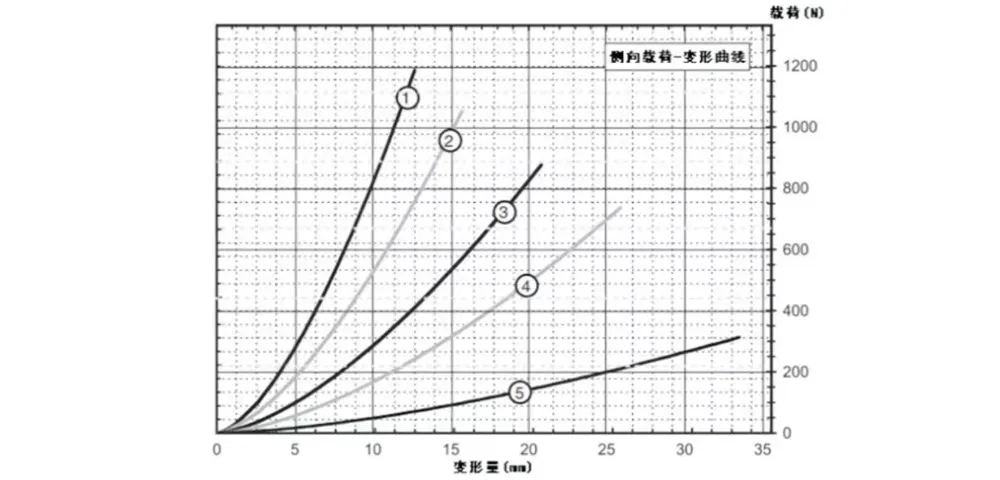

(3) Боковая нагрузка:
| Кривая № | Модель | Макс. статическая нагрузка (кг) | Макс. деформация (мм) | Жёсткость при вибрации (кН/м) | Жёсткость при ударе (кН/м) |
| 1 | JGX-0400D-37A | 18.2 | 12.7 | 73 | 73 |
| 2 | JGX-0400D-31.5A | 15.9 | 15.7 | 53 | 53 |
| 3 | JGX-0400D-26A | 13.6 | 20.8 | 33 | 33 |
| 4 | JGX-0400D-22A | 11.3 | 25.9 | 23 | 23 |
| 5 | JGX-0400D-17.5A | 4.1 | 33.5 | 7.9 | 7.9 |
