Виброизолятор тросовый бабочкообразный (GR6)
Виброизолятор GR6 можно назвать интеллектуальным выбором для защиты прецизионных приборов. Он сочетает в себе легкий вес, высокую прочность и превосходные демпфирующие свойства; его бабочкообразная тросовая конструкция способна эффективно поглощать и рассеивать энергию вибраций и ударов, поступающих с любого направления.
Описание
маркер
Обзор
Виброизолятор GR6 можно назвать интеллектуальным выбором для защиты прецизионных приборов. Он сочетает в себе легкий вес, высокую прочность и превосходные демпфирующие свойства; его бабочкообразная тросовая конструкция способна эффективно поглощать и рассеивать энергию вибраций и ударов, поступающих с любого направления. Данная модель представлена в полном диапазоне типоразмеров, обеспечивая пользователю высокую гибкость выбора и точное соответствие требованиям виброизоляции для различного оборудования — от легких датчиков до средних коммуникационных боксов. Долговечность GR6 гарантирует долгосрочный защитный эффект, эффективно продлевая срок службы оборудования, что делает его разумным выбором для пользователей, уделяющих внимание возврату инвестиций и стабильной работе устройств.

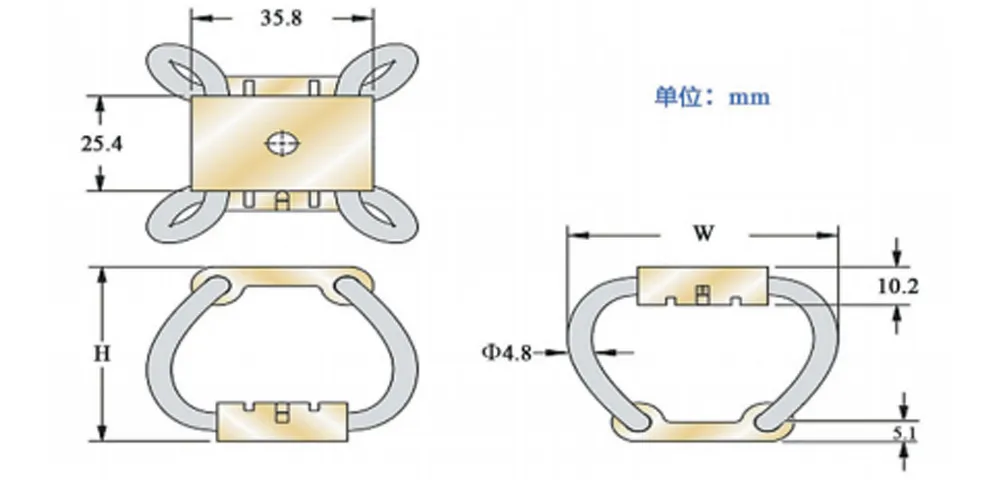

Чертёж габаритных размеров

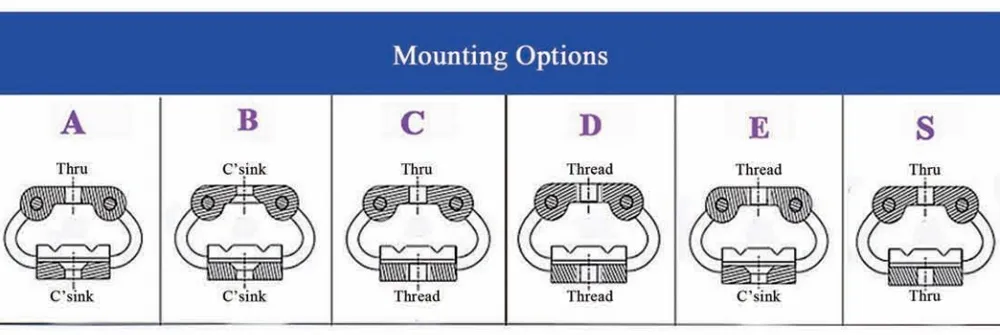

Способ монтажа продукции:

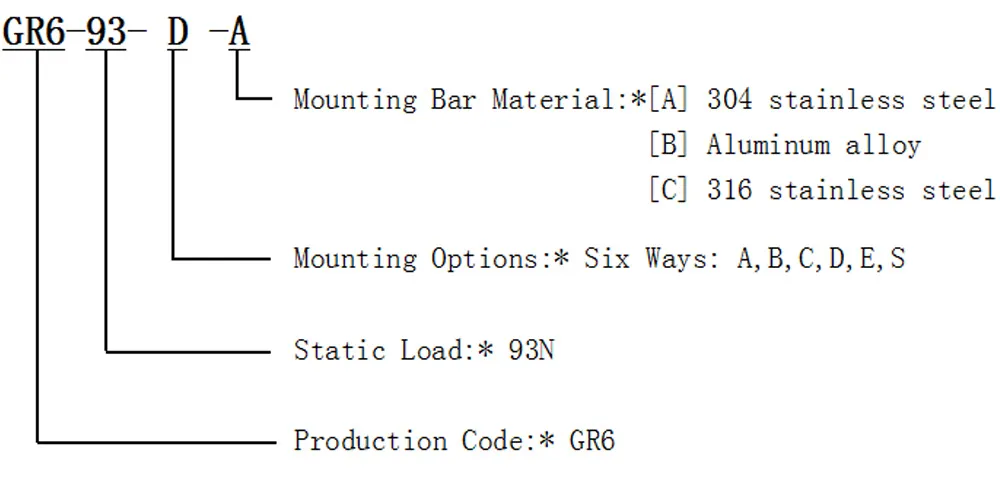

Наименование продукции:
Таблица параметров размеров
| Модель изделия | Высота H | Ширина W | Вес единицы (примерно) | Способ монтажа | Размер сквозного отверстия | Резьба | Конусность зенковки |
| GR6-142D-A | 47 | 54 | 0.91 | A,B,C,D,E,S | ∅7 | M6×1.0 | 90 |
| GR6-93D-A | 55 | 59 | 0.99 | ||||
| GR6-67D-A | 64 | 64 | 1.04 | ||||
| GR6-36D-A | 79 | 73 | 1.17 |
Таблица данных продукции

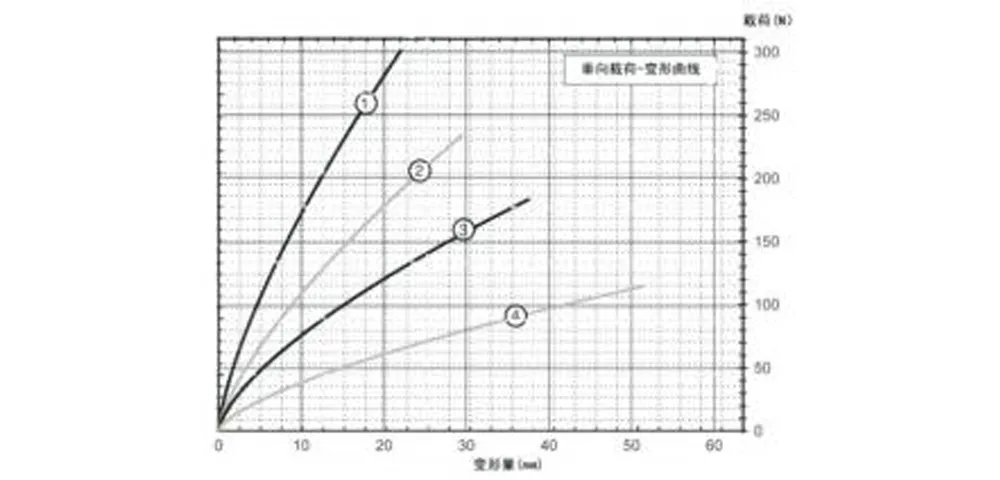

(1) Вертикальная нагрузка:
| Кривая № | Модель | Макс. статическая нагрузка (Н) | Макс. деформация (мм) | Жёсткость при вибрации (кН/м) | Жёсткость при ударе (кН/м) |
| 1 | GR6-142D-A | 142 | 22.1 | 32 | 16 |
| 2 | GR6-93D-A | 93 | 29.5 | 20 | 9.6 |
| 3 | GR6-67D-A | 67 | 37.6 | 15 | 5.3 |
| 4 | GR6-36D-A | 36 | 51.6 | 7.9 | 2.6 |

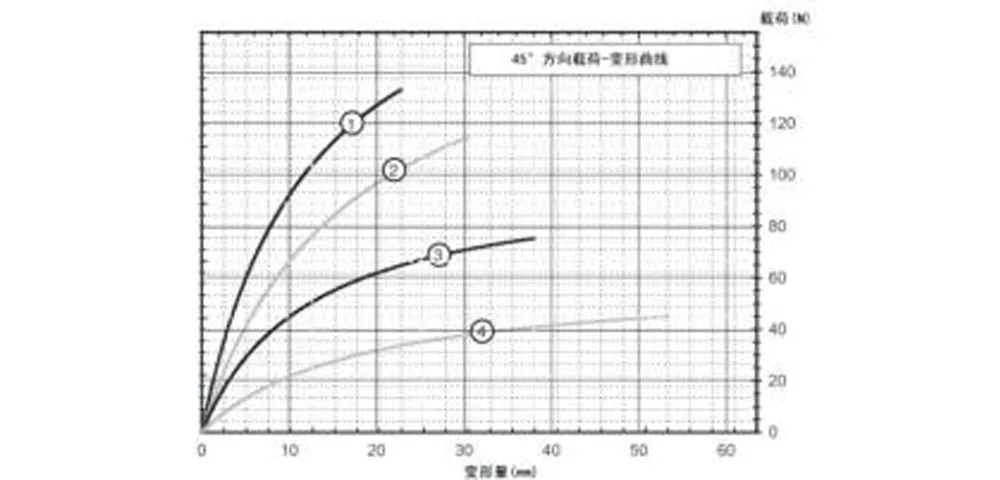

(2) Нагрузка под углом 45°:
| Кривая № | Модель | Макс. статическая нагрузка (Н) | Макс. деформация (мм) | Жёсткость при вибрации (кН/м) | Жёсткость при ударе (кН/м) |
| 1 | GR6-142D-A | 40 | 22.9 | 16 | 7.9 |
| 2 | GR6-93D-A | 33 | 30.5 | 9.6 | 5.3 |
| 3 | GR6-67D-A | 22 | 38.1 | 7.9 | 2.8 |
| 4 | GR6-36D-A | 13 | 53.3 | 3.5 | 1.2 |

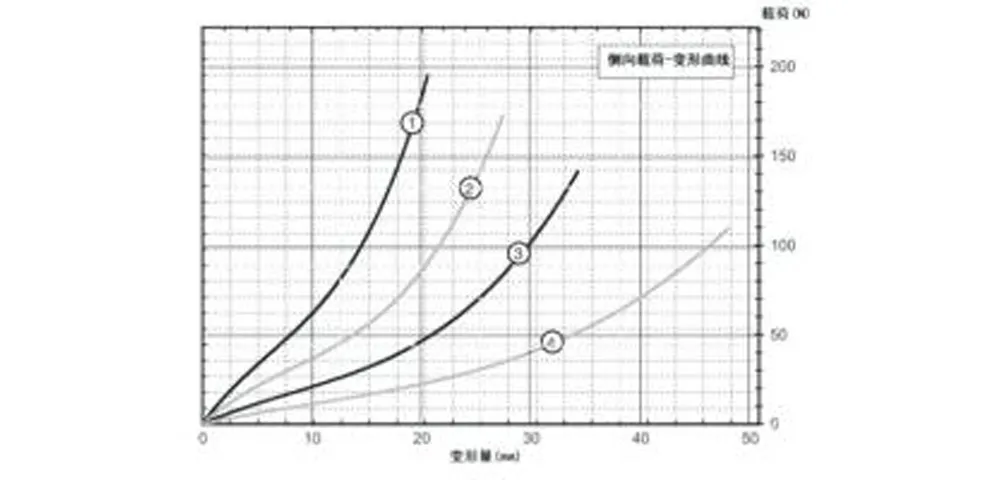

(3) Боковая нагрузка:
| Кривая № | Модель | Макс. статическая нагрузка (Н) | Макс. деформация (мм) | Жёсткость при вибрации (кН/м) | Жёсткость при ударе (кН/м) |
| 1 | GR6-142D-A | 40 | 20.6 | 7.9 | 7.9 |
| 2 | GR6-93D-A | 31 | 27.4 | 4.4 | 4.4 |
| 3 | GR6-67D-A | 22 | 34.3 | 2.6 | 2.6 |
| 4 | GR6-36D-A | 16 | 48.0 | 1.6 | 1.6 |
