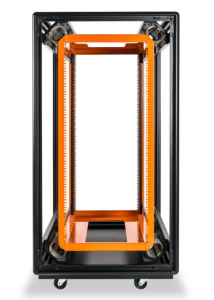

Дорожный шкаф весом 280 кг, укомплектованный 10 устройствами JGX-1278S-199B

В наши дни, когда глобальная логистика постоянно ускоряется, автомобильные перевозки по-прежнему остаются одним из наиболее распространенных этапов транспортировки высокоточного оборудования. Крупногабаритный шкаф общим весом 280 кг на протяжении всего пути — от погрузки на заводе до межрегиональной перевозки и конечной доставки — подвергается воздействию широкополосных случайных колебаний от дорожного покрытия, ударов при ускорении и торможении, а также мгновенных перегрузок при внезапных толчках. Если схема виброизоляции выбрана неверно, это приводит к целой череде проблем: усталостному износу паяных соединений на печатных платах внутри шкафа, ослаблению разъемов, смещению прецизионных компонентов и т. д. В лучшем случае это сказывается на точности оборудования, в худшем — приводит к выходу всего устройства из строя.

Вибрационный спектр при автомобильных перевозках отличается сложностью и изменчивостью. Стандарт MIL-STD-810 предписывает, чтобы PSD при испытаниях на вибрацию при автомобильных перевозках грузовиков охватывал диапазон частот выше 10 Гц, в то время как серия стандартов GB/T 2423.56 «Испытания электротехнической и электронной продукции на воздействие окружающей среды» требует, чтобы испытания на широкополосную случайную вибрацию охватывали моделирование всего частотного диапазона при транспортировке транспортных средств. Длительные поездки на высокой скорости, неровности дорожного покрытия на национальных трассах, удары о лежачие полицейские и т. д. создают многонаправленные широкополосные воздействия, что предъявляет чрезвычайно высокие требования к виброизоляции крупных шкафов.

Представленный компанией Xi'an Hong'an виброизолятор на стальных тросах JGX-1278S-199B, установленный симметрично в количестве 10 штук, идеально подходит для условий автомобильной перевозки серверов весом 280 кг и предлагает покупателям по всему миру проверенное на практике надежное решение.

I. Основные преимущества продукта и критерии выбора

JGX-1278S-199B относится к серии стальных тросовых виброизоляторов JGX-1278 компании «Сиань Хунань». Максимальная статическая нагрузка, которую выдерживает данная серия, составляет от 122 до 370 кг. Эти виброизоляторы обладают коррозионной стойкостью, ударопрочностью, а также устойчивостью к высоким и низким температурам и широко применяются для виброизоляции и амортизации электронного и механического оборудования, компьютеров и приборов, установленных на самолетах, автомобилях и кораблях.

Амортизатор на основе стального троса — это новый тип амортизатора с нелинейными характеристиками и демпфированием за счет сухого трения, в котором в качестве упругого элемента используется стальной трос, состоящий из многожильных стальных проволок, намотанных в определенном направлении. Он обладает выраженной характеристикой гистеризиса, а рассеивание энергии происходит за счет трения, сжатия и скольжения между проволоками. Когда амплитуда возбуждения и удара достаточно велика, между прядями стального троса возникает внутреннее трение, которое расходует значительное количество энергии, ослабляя интенсивность колебаний и ударов; при небольшой амплитуде колебаний пряди стального троса скручиваются друг с другом из-за трения, не создавая относительного скольжения, демонстрируя хорошую линейную упругость и поддерживая стабильность системы.

1.1 Почему именно 199B: точное соответствие нагрузки и технических характеристик

Цифра «199» в обозначении JGX-1278S-199B означает, что номинальная статическая нагрузка данной модели составляет 199 кг, то есть один виброизолятор может безопасно выдерживать вес около 199 кг. Максимальная статическая нагрузка для моделей JGX-1278S-154B и JGX-1278S-176B составляет 154 кг и 176 кг соответственно, что ниже, чем у модели 199B. Для шкафа общим весом 280 кг использование 10 виброизоляторов JGX-1278S-199B, установленных симметрично , составляет лишь около 14% от номинальной грузоподъемности. Такой подход к проектированию, когда «большая лошадь тянет маленькую тележку», гарантирует, что виброизоляторы всегда работают в линейной области упругости, что позволяет избежать нелинейных деформаций или дрейфа характеристик, вызванных приближением к предельной нагрузке. Огромный запас прочности также обеспечивает достаточный запас для поглощения энергии при внезапных ударах, с которыми шкаф может столкнуться при транспортировке по дорогам (например, при проезде по лежачим полицейским или по дороге с выбоинами).

1.2 Конструкция с 10 точками опоры: оптимальное решение для сверхдлинных шкафов

В случае крупногабаритных шкафов при использовании схемы с четырьмя точками опоры часто возникают проблемы с провисанием краев и концентрацией напряжений. Симметричное размещение 10 виброизоляторов по принципу «уплотнение по краям, равномерное распределение по центру» позволяет эффективно подавлять изгибные колебания и торсионную связь шкафа во время транспортировки, а также значительно сократить длину консольных вылетов. По 2 виброизолятора размещаются в каждом из четырех углов нижней рамы (всего 8 штук), а также 2 виброизолятора в местах усиления в центральной части, образуя 10-точечную сбалансированную схему распределения нагрузки, которая равномерно распределяет вес шкафа в 280 кг, предотвращая перегрузку отдельных точек.

1.3 Изготовлено из нержавеющей стали, устойчиво к дорожным и внедорожным условиям

В модели JGX-1278S-199B используются полностью нержавеющие тросы и алюминиевые зажимные пластины , способные нормально работать в широком диапазоне температур от -100 °C до 260 °C, обладающие превосходными характеристиками устойчивости к воздействию масел, озона и растворителей. Такие факторы окружающей среды, с которыми сталкиваются транспортные средства при дорожных перевозках, как дождь, снег, перепады температур и пыль, оказывают заметное коррозионное воздействие на обычную сталь, тогда как конструкция из нержавеющей стали в корне устраняет эту угрозу, обеспечивая стабильные рабочие характеристики виброизолятора на протяжении всего срока службы транспортного средства.
