Конденсатора на кристалле HACC471S20V500
Технические характеристики конденсатора на кристалле HACC471S20V500 Название Конденсатор на микросхеме Описание продукта HACC471S20V500 – это двухсторонний конденсатор с выводами по краям, емкостью 470 пФ (±20 %), выдерживающий напряжение 50 В, с рабочим диапазоном температур от -...
Описание
маркер
| Технические характеристики конденсатора на кристалле HACC471S20V500 | ||
| Название | Конденсатор на микросхеме | |
| Описание продукта | HACC471S20V500 — это двухсторонний конденсатор с выводами по краям, емкостью 470 пФ (±20 %), выдерживающий напряжение 50 В, с рабочим диапазоном температур от -55 °C до +125 °C, соответствующий требованиям стандарта AEC-Q200 для автомобильной электроники (требуется проверка пользователем). В верхнем и нижнем слоях используется TaN/TiW/Ni/Au симметричная металлизированная структура (толщина каждого слоя ≥2,5 мкм). Двусторонняя конструкция с бортиками позволяет устанавливать конденсатор любой стороной вперед, что упрощает реализацию двухсторонней компоновки в ограниченном пространстве сенсорного модуля.
Емкость 470 пФ в сочетании с выдерживаемым напряжением 50 В идеально подходит для подавления среднечастотных помех (10 МГц–300 МГц) в передней части датчика в автомобильных системах питания на 24 В. Тонкопленочный TaN обладает крайне низким пьезоэлектрическим эффектом, поэтому в условиях вибрации ультразвукового радара изменение емкости минимально, что обеспечивает стабильность фильтрации. При склеивании с помощью проводящего клея H20E (отжиг при 120 °C в течение 30 минут) обеспечивается высокая устойчивость к механическим ударам. Область применения: Развязка источника питания в системе обработки сигналов 77-гигагерцового миллиметрового радара Фильтрация питающего напряжения ультразвуковых парковочных датчиков Обходной контур питания модуля системы контроля давления в шинах (TPMS) Изоляция POC (коаксиальное питание) в модулях автомобильных камер Условия хранения: 20–25 °C, влажность 40–60 %, срок хранения — 1 год. При пайке расстояние от паяного соединения до края электрода должно составлять не менее 25 мкм. |
|
| Модель | HACC471S20V500 | |
| Тип | Тип с боковыми отступами | |
| емкость | 470пФ±20 %при 1 кГц, 1 Врмс, 25 °C, без постоянного смещения | |
| Значение выдерживаемого напряжения | 50V | |
| Рабочая температура | -55℃∽+125℃ | |
| Мембранные конструкции | верхний уровень | TaN/TвW/Nв/Au 2,5мкм Мин |
| нижний уровень | TaN/TвW/Nв/Au 2,5мкм Мин | |

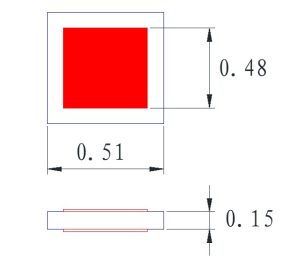

| Габаритные размеры |  |
|
| Примечание: 1. Условия хранения: 20–25 °C, влажность 40–60 %;
2. Срок годности: 1 год с момента поставки при соблюдении условий хранения; 3. Подходит для склеивания: электропроводящий клей H20E, выпекание при 120 °C в течение 30 минут; 4. Место сварки проволоки должно находиться на расстоянии 25мкмили более от края электрода, чтобы избежать отрыва электрода. |
||
связаться с нами
Сопутствующие популярные продукты
Конического индуктора HALT20015
Технические характеристики конического индуктора HALT20015 Название Конический индуктор Описа...

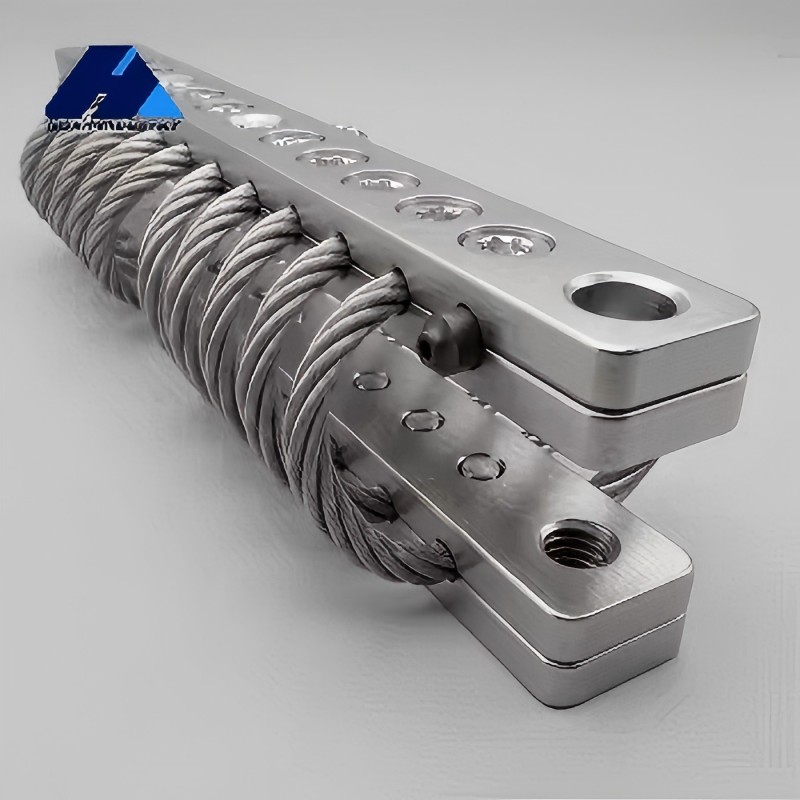

Виброизолятор тросовый (JGX-0160)
