JZP-6.0SC1 демпфер: быстрое решение проблемы сильных ударов

Введение: почему JZP-6.0SC1 становится ключевым выбором для виброизоляции в промышленности по всему миру?

В условиях, когда современное промышленное оборудование постоянно развивается в направлении высокой точности и надежности, характеристики демпфера напрямую влияют на срок службы и стабильность работы оборудования. В качестве одного из ключевых продуктов компанииООО Сиань Хунъань Микроволна., серия демпферов JZP-6.0SC1 (JZP-6.0SC1 Vibration Isolator) получила широкое применение в военном оборудовании, беспилотных системах, судовой электронике и промышленной автоматизации.

Тем не менее в процессе применения на мировом рынке мы получили реальные отзывы от клиентов из разных стран — при экстремальных ударных нагрузках в изделиях наблюдалось небольшое вытекание/выдавливание резины внутри.

Столкнувшись с этой проблемой, мы не стали уклоняться, а предложили передовое в отрасли решение посредством систематических испытаний и оперативного инженерного реагирования.

Фон испытаний

1.Типичная проблема применения: вытекание каучука в условиях высокой ударной нагрузки

1.1 Анализ источников проблемы (болевые точки применения JZP-6.0SC1)

В практическом применении некоторые клиенты сообщают о проблемах в следующих условиях:

Высокие ударные нагрузки (например, импульсная нагрузка 100g)

Среда с наложением высокочастотной вибрации

Мгновенные удары в вертикальном направлении

Конкретно это проявляется следующим образом:

При сильных ударах в упругом демпфере JZP-6.0SC1 наблюдается локальное выдавливание резинового материала

Хотя эта проблема не привела к отказу изделия, в области высокоточного оборудования любое мелкое несоответствие имеет большое значение.

二、Механизм оперативного реагирования Xi'an Hong'an Microwave

2.1 Обратная связь от клиента → Техничесный отклик (запуск в течение 24 часов)

После получения обратной связи от клиента мы незамедлительно запускаем внутренний процесс технической оценки:

Создание специальной технической группы в течение 24 часов

Разработка плана испытаний в течение 48 часов

Завершение усовершенствования первой партии образцов в течение 72 часов

Такая скорость отклика и есть наша ключевая конкурентная способность в обслуживании клиентов по всему миру.

Три,Сравнительные испытания четырёх вариантов оптимизации (ключ к техническому обновлению JZP-6.0SC1)

Для полного решения проблемы мы, исходя из исходной конструкции JZP-6.0SC1, разработали четыре варианта оптимизации для сравнительных испытаний:

Испытательный образец：JZP-6.0SCIдемпфер

Тестируемый образец произведён компанией ООО Сиань Хунъань Микроволна. JZP-6.0SCI демпфер. Номер образца — J24-A0880-(001-004), получен2024г.24 июля,в тот же деньпроведены испытания. Перед испытанием технический персонал тщательно осмотрел внешний вид и конструкцию образца: поверхность без царапин и коррозии, все соединения затянуты, маркировка чёткая, состояние исправное. Упаковка образца — без упаковки, непосредственно установлен на испытательную оснастку.

Информация во время проведения эксперимента

Информация об образце

2. Основания\методы испытания

2.1 Основания для испытаний

XAGT\CXJ005.02-J24-A0880поручение на проведение испытаний.

2.2 Методы испытаний

2.2.1 Перечень испытаний

Таблица 1 Условия ударного испытания

Процесс испытаний

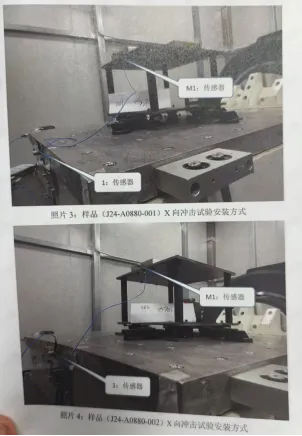

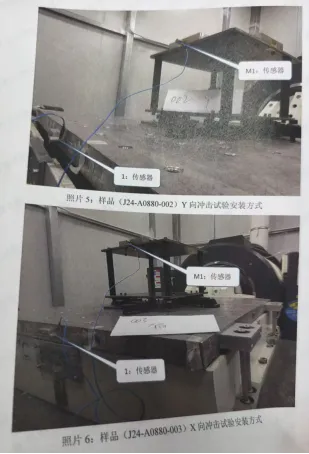

Перед началом испытаний технический персонал сначала проводил осмотр внешнего вида и конструкции образца виброизоляторов JZP-6.0SCI, подтверждая отсутствие царапин и коррозии, надежность соединений, четкость маркировки и соответствие условиям для проведения официального теста. Затем образец надежно устанавливали на испытательный стол, применяли номинальную нагрузку для моделирования реального положения установки оборудования, выполняли приклеивание акселерометров и калибровку системы. На этапе официального тестирования сначала в соответствии с заданным частотным диапазоном проводили синусоидальное сканирование по частоте, в реальном времени регистрируя коэффициент передачи вибрации образца, резонансную частоту и кривую отклика по смещению, оценивали, соответствует ли базовая виброизоляция требованиям. После завершения базовых вибрационных испытаний продолжали испытания с механическими воздействиями в нескольких направлениях, последовательно проверяя согласованность характеристик по вертикали и горизонтали, чтобы убедиться, что изделие способно работать в сложных условиях монтажа и при многовекторных вибрационных воздействиях. По окончании всех испытаний вновь проводили осмотр внешнего вида и конструкции образца, сравнивали изменения характеристик до и после испытаний, оценивали долгосрочную стабильность и конструкционную надежность. Весь процесс испытаний строго выполнялся в соответствии с предустановленной процедурой, испытательное оборудование работало стабильно, сбор данных был непрерывным и полным, без прерываний и посторонних помех, что гарантировало достоверность и эффективность результатов испытаний.
