Стабильное решение по виброизоляции для внедорожных устройств с высоким центром тяжести
2026-03-04
В условиях крайне сложного бездорожья бортовое точное оборудование подвергается не только обычным вибрациям, но и длительным высокоинтенсивным ударам и многомерным случайным нагрузкам. Недавно компания ООО Сиань Хунъань Микроволна. завершила крайне сложный проект модернизации гражданского внедорожного автомобиля, успешно обеспечив всестороннюю защиту от вибраций и ударов для определённого типа бортового детектирующего оборудования.
Оборудование имеет габариты 1150 мм × 700 мм × 2015 мм и общую массу 190 кг, что делает его типичной точной нагрузкой с высоким центром тяжести и большой массой. Для обеспечения стабильной работы в экстремальных условиях, таких как разбитые горные дороги и пустыни Гоби, обычные резиновые или рессорные амортизаторы не подходят — они либо подвергаются резонансу из за недостаточной демпфировки, либо быстро выходят из строя при сильной турбулентности.
Чтобы решить эту проблему при эксплуатации в внедорожных условиях, техническая команда ООО Сиань Хунъань Микроволна не использовала традиционные решения. Вместо этого они провели точные механические расчёты на основе структурных характеристик оборудования и распределения центра тяжести. В окончательно выбранном решении отказались от обычной четырёхточечной опоры и инновационно применили комбинированную схему из 6 wire rope isolators: 4 блока расположены в четырёх углах основания оборудования и в основном воспринимают сильные вертикальные удары; в ответ на высоту оборудования в 2 метра и большой момент крена, ещё 2 блока установлены у высокого центра тяжести в задней части для подавления боковых колебаний при поворотах и на наклонной местности.

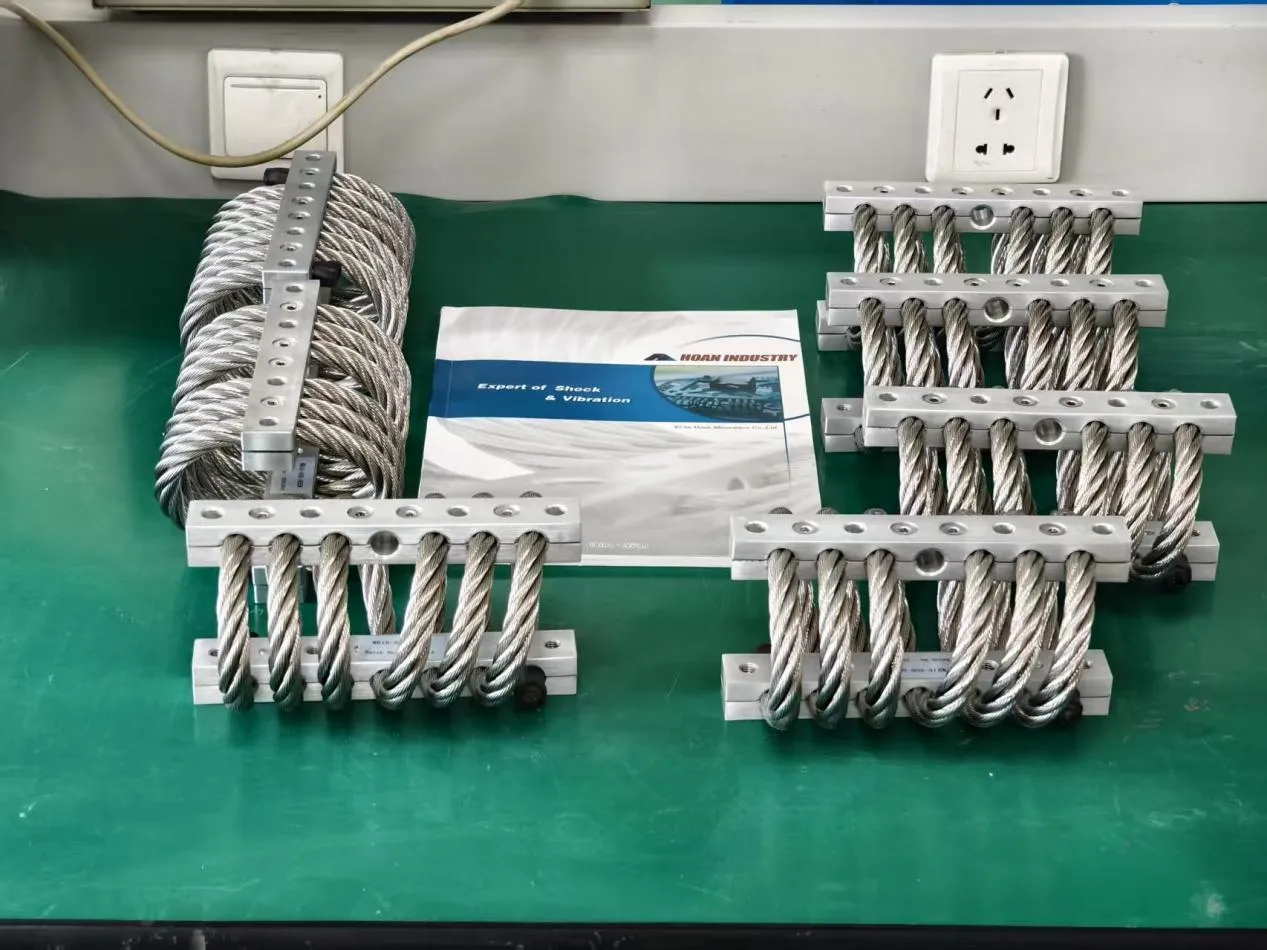

Ведущий продукт Hoan Microwave, JGX-1276D-149A оснащён геликоидной конструкцией из каната из нержавеющей стали. Этот демпфер сухого трения обладает ярко выраженными нелинейными характеристиками. При борьбе со случайной турбулентностью в бездорожных условиях он рассеивает значительную энергию ударов за счёт скольжения и сжатия между стальными проволоками, выдерживая перегрузки до 30G. Полностью металлическая конструкция идеально решает проблему быстрого старения резиновых компонентов при высоких и низких температурах в полевых условиях.
Обладая глубокими техническими наработками в области конверсии военного опыта в гражданский сектор, ООО Сиань Хунъань Микроволна.применяет высоконадёжную технологию виброизоляции, изначально использовавшуюся в бронированных машинах, на гражданском рынке внедорожной техники.
Схема крепления «четыре внизу, два сзади» не только решает проблему вертикальных ударов у тяжёлого оборудования массой 190 кг, но и эффективно подавляет колебания, вызванные смещением центра тяжести, обеспечивая беспрецедентную гарантию безопасности для отечественной гражданской высокоманёвренной внедорожной техники. Этот случай также свидетельствует о том, что технология защиты отечественного бортового внедорожного оборудования достигла нового уровня.
