Выдающаяся производительность при жестких испытаниях — Протокол испытаний механических характеристик виброизолятора JWZ-TK-6A, изготовленного компанией ООО Сиань Хунъань Микроволна.

Направление теста: Вертикальное
Продолжительность: 15 минут (попеременное движение вперед-назад)

3.Испытание на удар

Процесс тестирования: мониторинг в реальном времени и точное управление

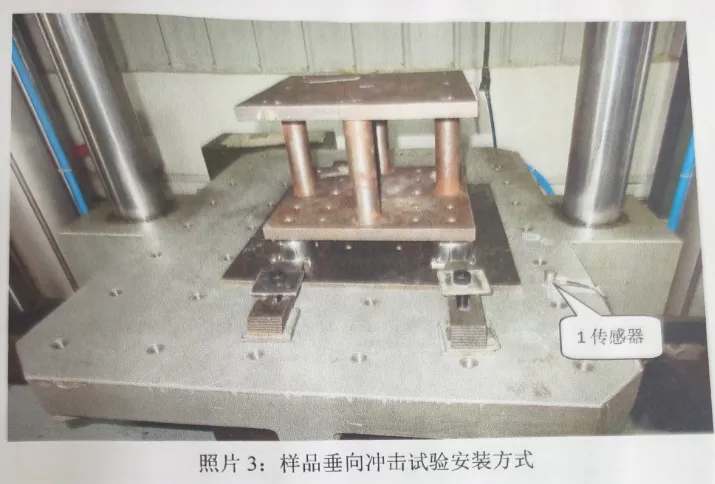

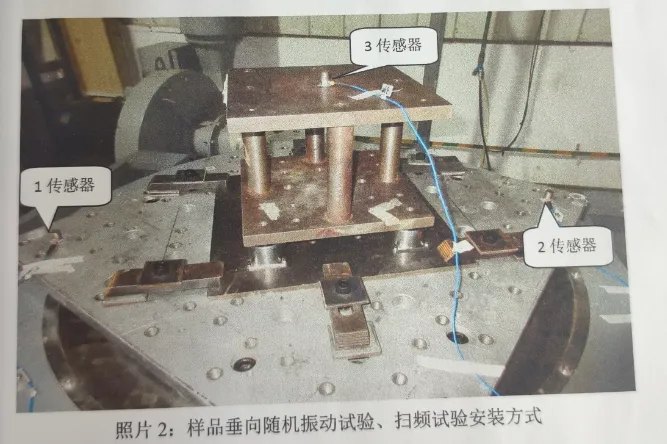

В день испытания технические специалисты прочно закрепили образец на вибрационном столе и ударном столе и прикрепили датчики ускорения.

После подачи управляющих команд вибрационный стол начал работать в соответствии с заданным спектром.

Во время фазы случайных колебанийпрограммное обеспечение управления отображало кривую спектральной плотности мощности в режиме реального времени и сравнивало ее с целевым спектром, чтобы убедиться, что погрешность остается в допустимом диапазоне.

Во время фазы разверткина экране отображалась кривая отклика образца, что позволяло инженерам четко наблюдать резонансные пики и их амплитуды.

Во время ударного испытаниявысокоскоростная система сбора данных фиксировала форму волны каждого импульса, подтверждая, что полусинусоидальная форма, пиковое значение и ширина импульса соответствовали требуемым спецификациям.

На протяжении всего процесса тестирования:

Все оборудование работало в нормальном режиме

Не было обнаружено никаких необычных шумов или ослаблений.

Образец оставался стабильным на креплении

Смещения или отрыва не произошло

Последовательность тестирования

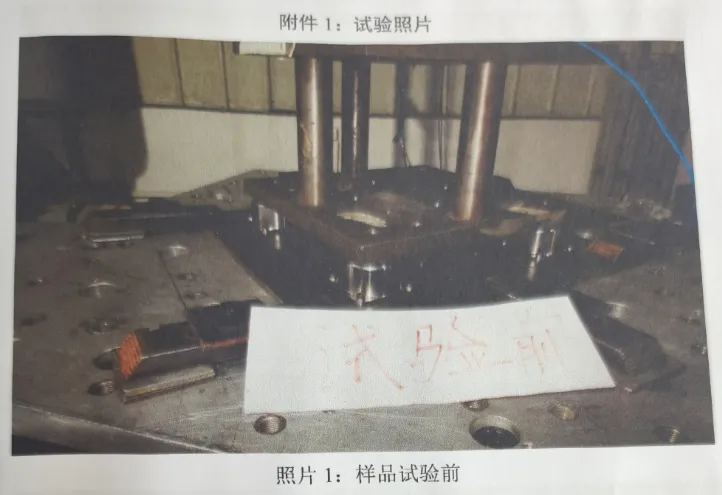

1.Предварительный осмотр внешнего вида и конструкции

2.Испытание случайными вибрациями

3.Тест с синусоидальным развертыванием

4.Испытание на ударную нагрузку

5.Тест с синусоидальным развертыванием

6.Испытание случайными вибрациями

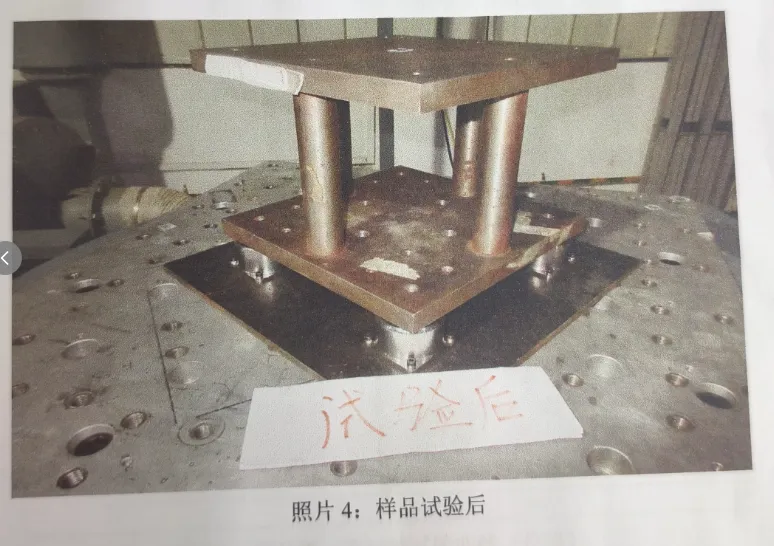

7.Внешний вид и структурный осмотр после испытаний

Испытательное оборудование

Результаты тестирования: данные демонстрируют отличную производительность

После 54 минут случайных вибраций, двух испытаний на раскачивание и трех испытаний на удар образец прошел окончательную проверку внешнего вида и конструкции. Результаты были удовлетворительными:

1.Неповрежденный внешний вид
Не было обнаружено новых царапин, вмятин или коррозии, а все маркировки остались четкими.

2.Стабильная конструкция
Все резьбовые соединения оставались плотно затянутыми, без признаков ослабления или деформации.

3.Стабильные динамические характеристики
Сравнение кривых разгона до и после ударного испытания показало практически идентичные резонансные частоты и амплитуды, что указывает на то, что удар не вызвал никаких внутренних структурных повреждений. Характеристики жесткости и демпфирования остались стабильными.

4.Тестовые кривые соответствовали требованиям
Фактический спектр случайных колебаний хорошо соответствовал целевому спектру. Форма волны ударного воздействия близко приближалась к идеальной полусинусоиде с точными пиковыми значениями и шириной импульса.

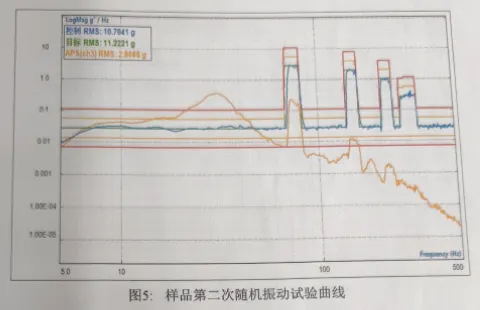

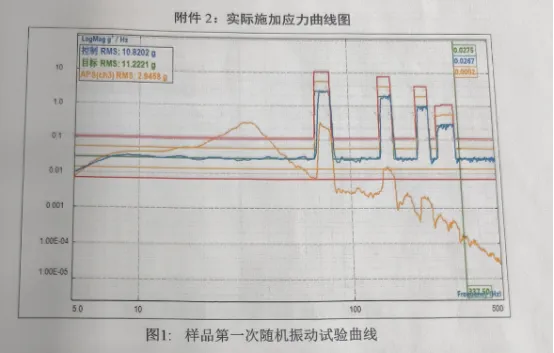

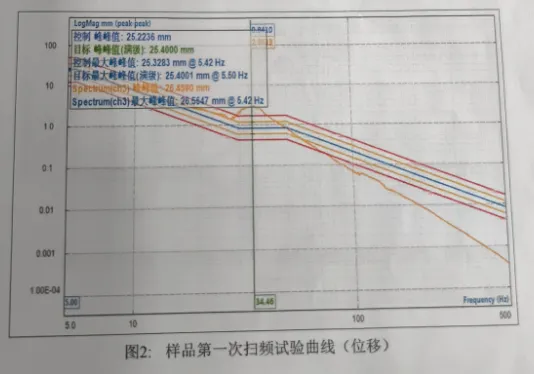

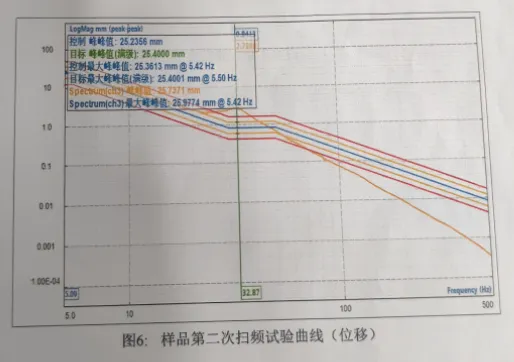

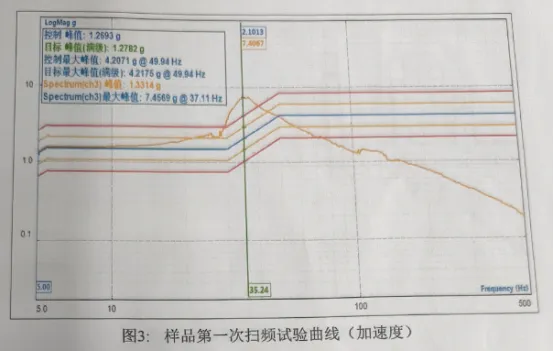

На рисунках 6–12 показаны эти измеренные кривые и визуально продемонстрированы приложенные испытательные нагрузки.

Следует отметить, что функциональные характеристики образца (такие как эффективность виброизоляции и электрические характеристики) будут дополнительно проверены пуско-наладочной группой. Это испытание обеспечивает надежную основу для последующей оценки в условиях эксплуатации.

С механической точки зрения виброизолятор JWZ-TK-6A успешно прошел все испытания..

Вывод испытания: надежный продукт для виброизоляции

Механические испытания на воздействие окружающей среды виброизолятора JWZ-TK-6A от компании ООО Сиань Хунъань Микроволна строго соответствовали требованиям протокола испытательной комиссии. Процесс испытаний был стандартизирован, данные были полными, а выводы — четкими.

Выводы:

1.Все испытания были успешно завершены, включая испытания на случайные колебания, колебания с разгоном и удары, без каких-либо отклонений в процессе.

2.Структурная целостность осталась неизменной. После испытания внешний вид и структурная проверка не показали заметных изменений по сравнению с состоянием до испытания.

3.Образец сохранил стабильное состояние и может быть доставлен в пуско-наладочную часть для дальнейшего функционального тестирования. Данные испытаний являются важным справочным материалом для оценки рабочих характеристик.

В заключение, виброизолятор JWZ-TK-6A продемонстрировал отличную производительность в жестких механических условиях, обладая высокой прочностью конструкции и стабильными динамическими характеристиками. Он может удовлетворить требованиям большинства сложных условий эксплуатации.

ООО Сиань Хунъань Микроволна будет и впредь следовать духу совершенства и предоставлять клиентам более надежные продукты и услуги.

Заключение по результатам испытаний (резюме)

Примененное испытательное напряжение соответствовало требованиям протокола испытаний XAGT/CXJ005.02-01-J21-H1236..

Во время теста:

Все испытательное оборудование работало нормально

Записи были полными

Приложенные нагрузки были действительными.

Окончательные выводы:

1.Образец прошел испытания на случайные вибрации, испытания на разгон и испытания на удар в соответствии с указанными условиями.

2.После испытания визуальный осмотр при комнатной температуре не выявил каких-либо очевидных изменений во внешнем виде или структуре по сравнению с состоянием до испытания.

3.Функциональные характеристики образца будут проверены пуско-наладочной группой.

5.Тестовые фотографии
