Клиновой стопор против проворота
Данная серия прижимов используется для монтажа и фиксации печатных плат, плат расширения или модулей в электронной аппаратуре с целью повышения виброустойчивости и улучшения теплоотвода, что увеличивает общую надежность. Конструкция обеспечивает удобный монтаж и демонтаж.
Описание
маркер
Состав изделия
Прижимная планка с фиксацией от проворачивания состоит из ползуна, направляющей, пружинного штифта, винта, пружинной втулки и шайбы.

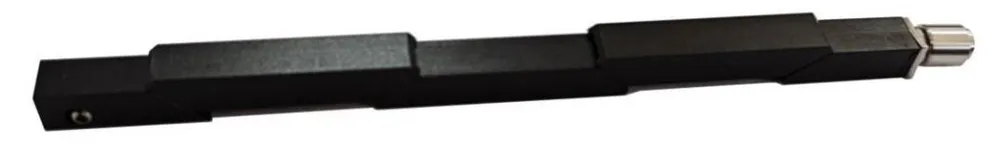

Рисунок 1. Прижимная планка с фиксацией от проворачивания

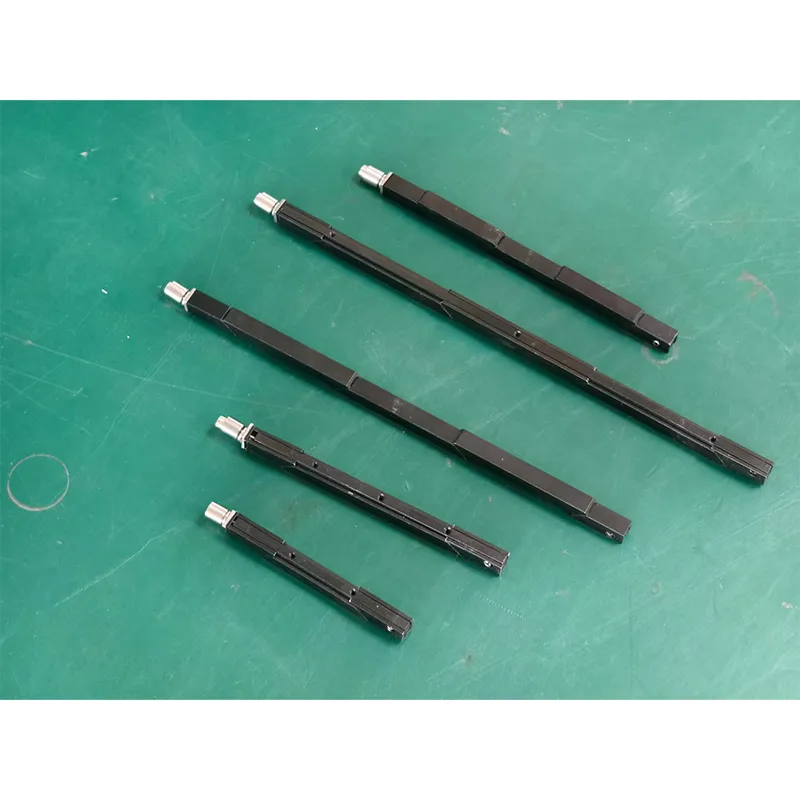

Краткое описание продукта
● Обеспечивает фиксацию модулей форматов ASAAC, SEM, VITA48 и различных плат.
● Предотвращает проворачивание заднего клинового элемента.
● Обладает высокой удерживающей способностью и стойкостью к условиям окружающей среды.
● Обеспечивает канал для отвода тепла от модуля.
● Доступны различные варианты обработки поверхности.

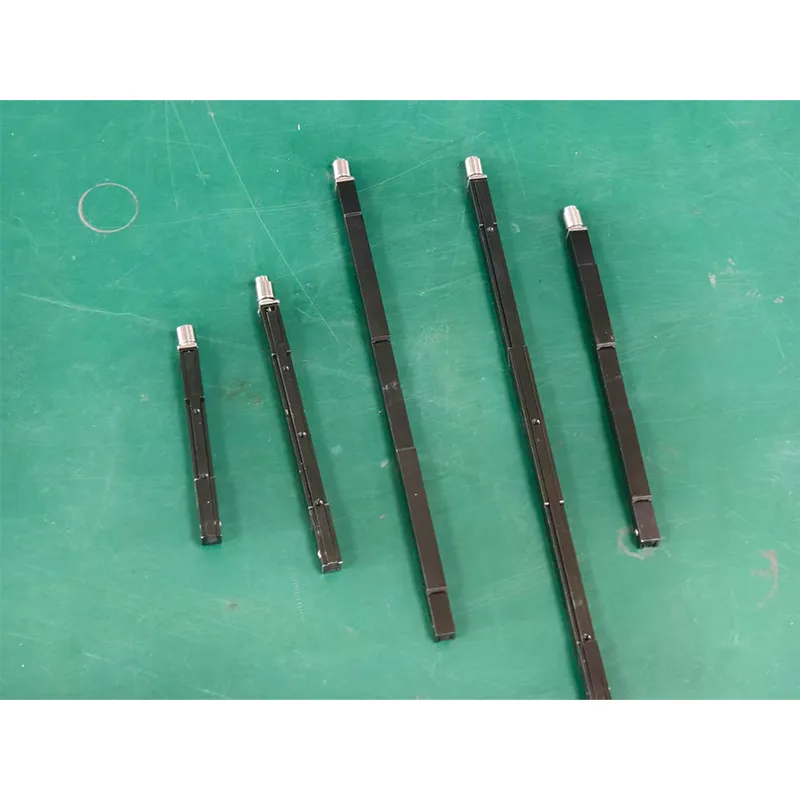

● Предлагается в различных типоразмерах по длине для удовлетворения различных потребностей.
Основные технические характеристики
Рабочая температура: -55°C ~ +125°C
Термоудар: Соответствует требованиям испытания по GJB150.5A, -55°C ~ +125°C
Солевой туман: Соответствует требованиям испытания по GJB150.11A, 96 ч.
Ускорение: Соответствует требованиям испытания по GJB150.15A, по всем осям 13.5g
Вибрация: Соответствует требованиям испытания по GJB150.16A, случайная вибрация, спектр в соответствии с рисунком
C.8 стандарта GJB150.16A, низкочастотный диапазон 0.064g²/Гц, высокочастотный диапазон 0.112g²/Гц, по 5 ч на каждое направление, всего 15 ч.
Удар: Соответствует требованиям испытания по GJB150.18A, пилообразный ударный импульс: функциональный удар 20g, 11 мс, по 3 раза на каждую ось; удар типа "падение" 40g, 11 мс, по 2 раза на каждую ось.
Срок службы (циклов): 500 циклов (за один цикл принимается «зажим до упора — извлечение из шасси»).
Удерживаемый вес: Определяется на основе зажимного усилия устройства и условий вибрации.
Материал: Основные материалы — алюминиевый сплав и нержавеющая сталь.
Нержавеющая сталь, как правило, пассивируется. Варианты обработки поверхности алюминиевого сплава: твердое анодирование, сернокислотное анодирование, никелирование и др.
Примечание: Испытания на ускорение, вибрацию и удар проводятся при установке в стандартное шасси с макетом модуля массой 2 кг.
Система обозначения моделей
HAXL 3S -71.1 -H
① ② ③ ④
| ①Код серии | ②Количество клиновых элементов
3S: трехзвенное 5S: пятизвенное |
| ③Длина L
71.1: длина 71.1 мм 96.5: длина 96.5 мм 121.9: длина 121.9 мм 172.7: длина 172.7 мм 195.6: длина 195.6 мм |
④Отделка поверхности
B: Анодирование сернокислое, окраска черная H: Твердое анодирование, окраска черная N: Химическое никелирование S: Анодирование сернокислое (естественный цвет) |
Пример: HAXL5S-121.9-H обозначает: пятизвенное зажимное устройство с фиксацией от проворачивания, длина 121.9 мм, отделка поверхности — твердое анодирование черное.
Габаритные размеры

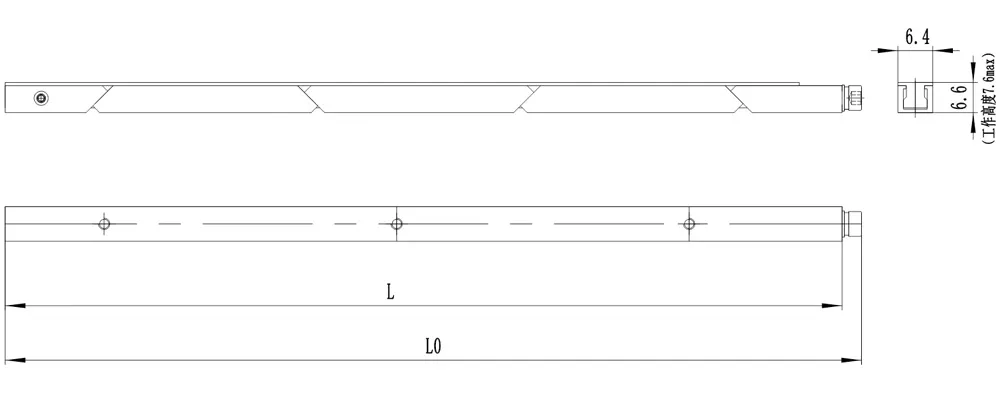

Рисунок 2. Рабочая высота прижимной планки с фиксацией от проворачивания
Задний клиновой элемент прижимной планки соединен с фиксирующим стержнем Т-образного сечения через пружинный штифт. Это исключает проворачивание заднего клина в процессе затяжки или освобождения планки, обеспечивая надежность работы.
Требования к применению
Шасси или стойка должны иметь направляющий фиксирующий паз для печатных плат и других компонентов, оснащаемых данным прижимом. Способ их фиксации в пазу показан ниже. Ширина паза (±0.2 мм) должна соответствовать толщине печатной платы и т.п. (включая теплопроводящую шину и усилительную пластину) t плюс рабочая высота устройства.

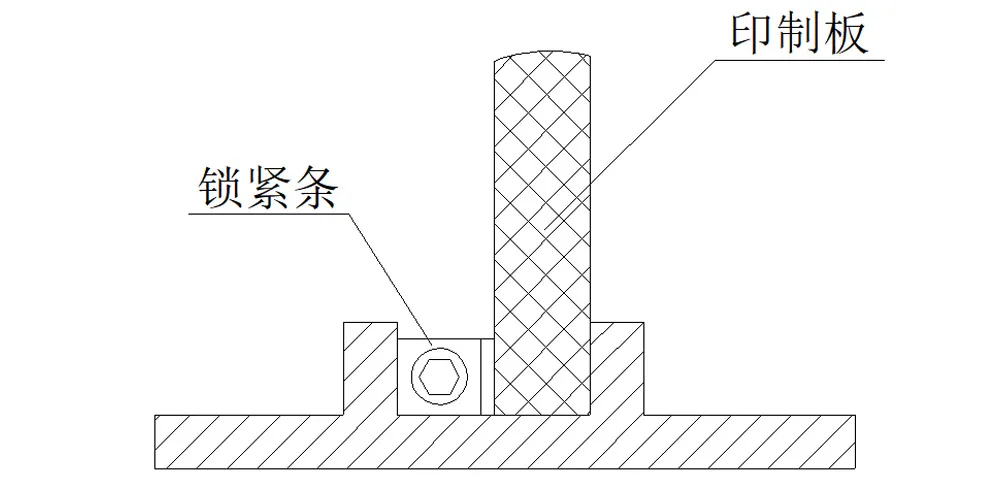

Рисунок 3. Способ фиксации клинового прижима в пазу

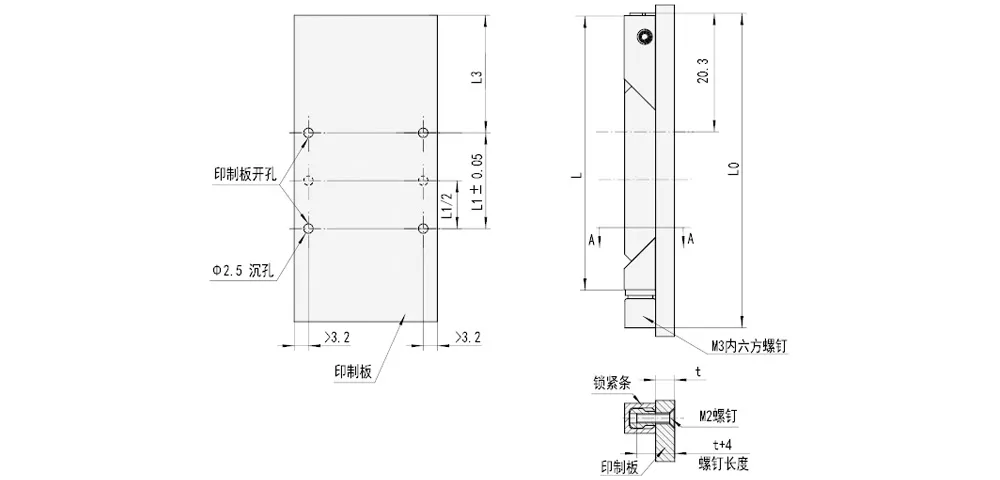

Рисунок 4. Схема монтажных размеров
Таблица 1. Размеры, связанные с монтажом прижима
| Обозначение модели | L
мм |
L1
мм |
L3
мм |
L0
мм |
Зажимное усилие N | Промежуточное монтажное отверстие | Рекомендуемый момент затяжки (Н·м) |
| HAXL3S-71.1-* | 71.1 | 22.86 | >20.32 | 79.7 | ≤800 | Нет | 0.68 |
| HAXL3S-96.5-* | 96.5 | 48.26 | >20.32 | 104.9 | ≤800 | Да | 0.68 |
| HAXL5S-121.9-* | 121.9 | 73.66 | >20.32 | 130.7 | ≤1778 | Нет | 0.68 |
| HAXL5S-172.7-* | 172.7 | 124.46 | >20.32 | 182.7 | ≤1778 | Да | 0.68 |
| HAXL5S-195.6-* | 195.6 | 147.32 | >20.32 | 205.6 | ≤1778 | Да | 0.68 |
Методика выбора прижима
Данная серия прижимов используется для монтажа и фиксации печатных плат, плат расширения или модулей в электронной аппаратуре с целью повышения виброустойчивости и улучшения теплоотвода, что увеличивает общую надежность. Конструкция обеспечивает удобный монтаж и демонтаж.
Методика выбора:
① Как правило, для более крупных плат и плат расширения выбираются более длинные исполнения, для меньших — более короткие. Для элементов одинакового размера можно выбрать трех- или пятизвенное исполнение. Рекомендуется пятизвенное.
② Для печатных плат с теплопроводящей шиной (пластиной) длину прижима следует выбирать близкой к размеру шины. Для плат без теплопроводящей шины выбор шире. В Таблице 2 приведено ориентировочное соответствие между прижимом и размером печатной платы.
③ По сравнению с самовозвратной прижимной планкой рекомендуется использовать планку с фиксацией от проворачивания. При затяжке или освобождении ее задний клиновой элемент не проворачивается, а монтажные отверстия под винты имеют большую глубину.
Таблица 2. Соответствие прижима и размера печатной платы
| Обозначение модели | Подходит для размера монтажной кромки печатной платы | |
| Плата с теплопроводящей шиной | Плата без теплопроводящей шины | |
| HAXL3S-71.1-* | 101.6мм(4") | 101.6мм(4")-127.0мм(5") |
| HAXL3S-96.5-* | 127.0мм(5") | 127.0мм(5")-152.4мм(6") |
| HAXL5S-121.9-* | 152.4мм(6") | 152.4мм(6")-177.8мм(7") |
| HAXL5S-172.7-* | 203.2мм(8") | 203.2мм(8")-228.6мм(9") |
| HAXL5S-195.6-* | 228.6мм(9") | 228.6мм(9")-254.0мм(10") |
