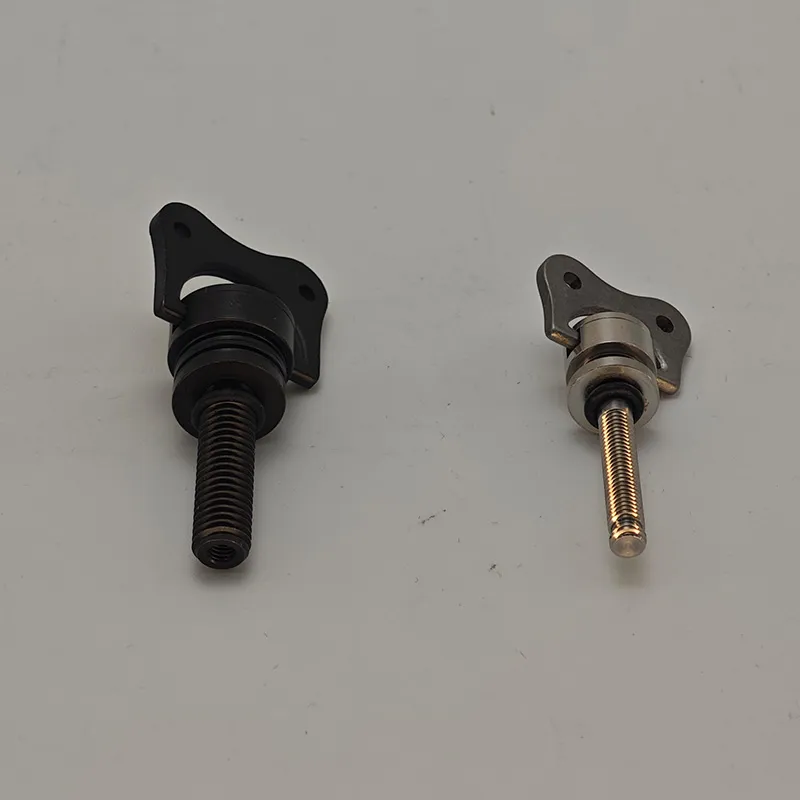

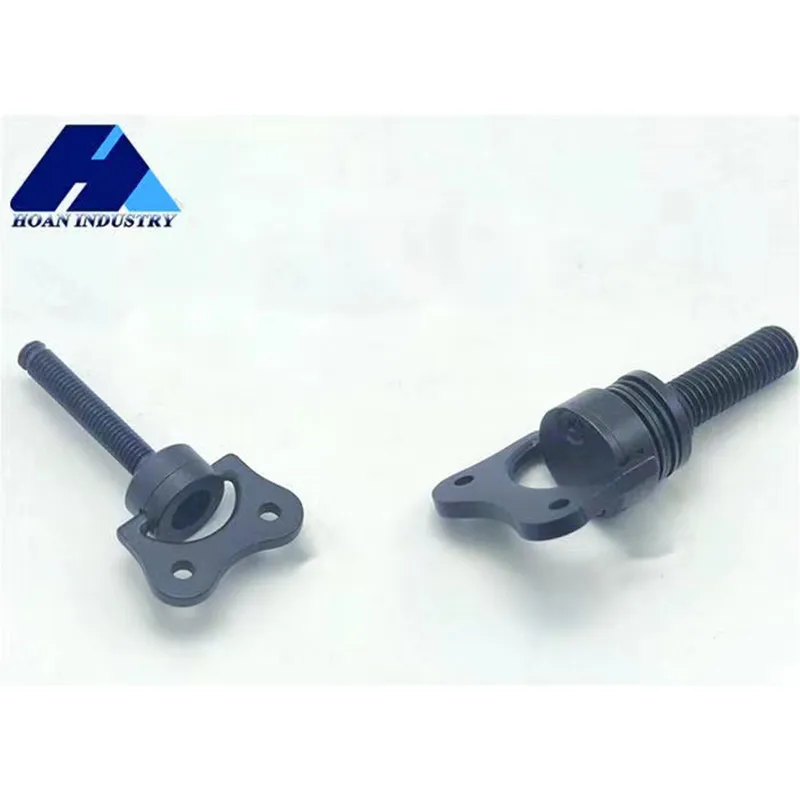

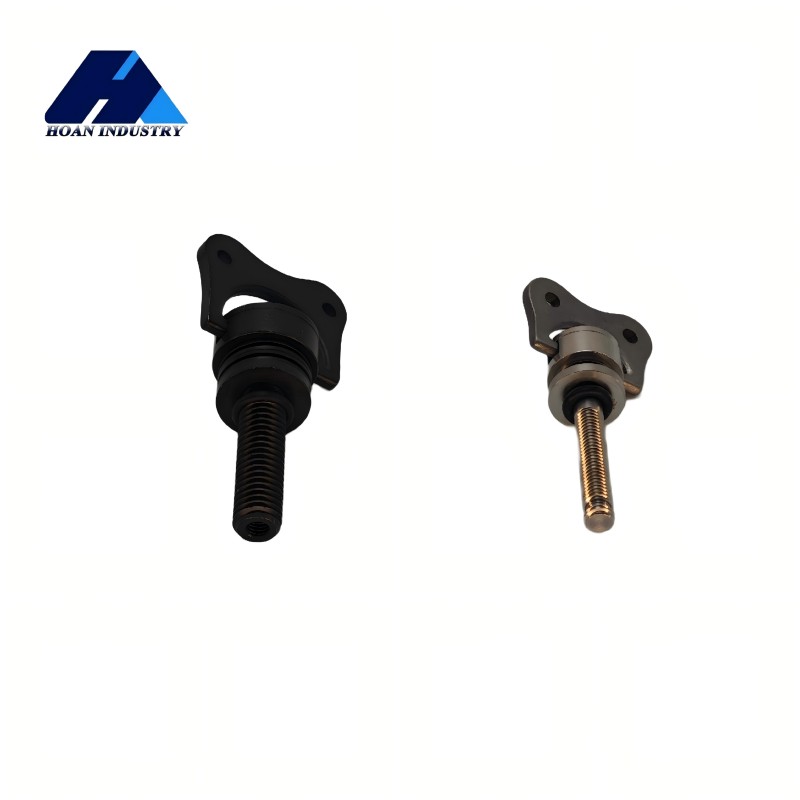

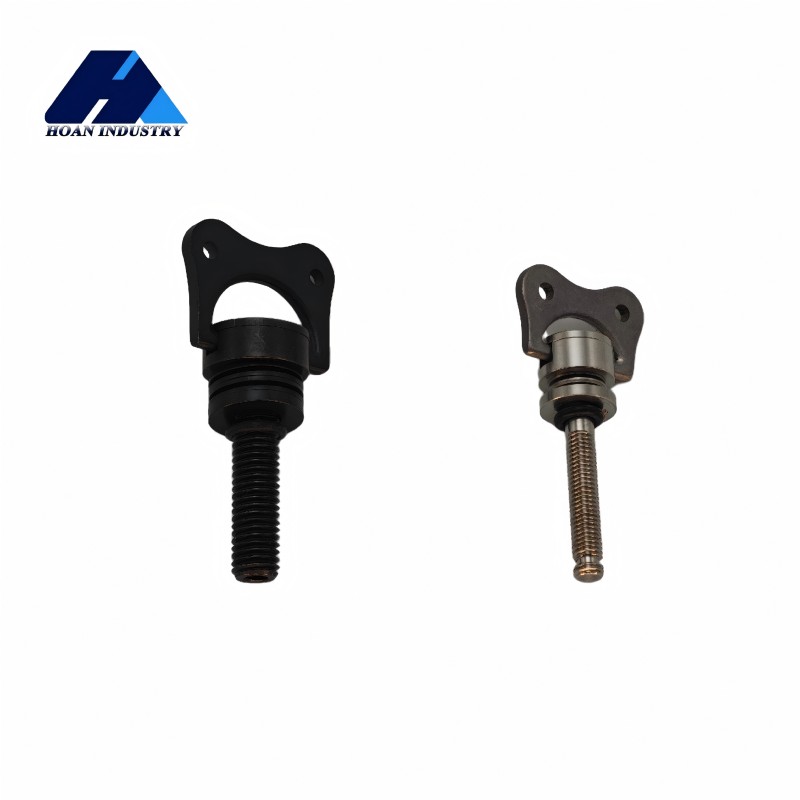

Зажимное устройство дисково-пружинного типа
Зажимное устройство с тарельчатой пружиной — это преднатяжное приспособление для коммуникационного оборудования с возможностью прямого ручного управления. Изготавливается по специальной технологии и в основном состоит из винта, плоской шайбы, тарельчатой пружины и рукоятки.
Описание
маркер
Общее описание
Зажимное устройство с тарельчатой пружиной — это преднатяжное приспособление для коммуникационного оборудования с возможностью прямого ручного управления. Изготавливается по специальной технологии и в основном состоит из винта, плоской шайбы, тарельчатой пружины и рукоятки.
Схема конструкции и технические данные：
| A | D | F | G | G | L | W |
| M5 | 13 | 13 | 5 | 4 | 19 | 9 |
| M6 | 6 | 4.8 | 10 | |||
| M8 | 18 | 18 | 7 | 5.6 | 23 | 12 |
| M8×1 | ||||||
| M10 | 22 | 8.2 | 6.4 | 14 | ||
| M10×1 |
| Подбор длины | |||
| B | C | ||
| 30 | 18 | 20 | 22 |
| 35 | 23 | 25 | 27 |
| 40 | 28 | 30 | 32 |
Параметры B и C необходимо выбирать из одной строки таблицы.
При A < M10 параметр D = F, и головка винта не имеет ступени.
Особенности
1.Зажимная функция: Путем вращения рукоятки обеспечивается быстрое зажатие и ослабление. Удобство в эксплуатации, не требует использования инструментов.
2.Фиксация и защита от самоотвинчивания: Специальные материалы и технология изготовления эффективно обеспечивают надежную фиксацию оборудования и защиту от ослабления, гарантируя стабильность устройства в процессе использования.
3.Стойкость к воздействию окружающей среды: Удовлетворяет требованиям к применению оборудования в неблагоприятных условиях, таких как соляной туман, высокие и низкие температуры, плесень.
Область применения
1．Коммуникационное оборудование.
2．Электронные приборы.
3．Авиационно-космическая техника.
