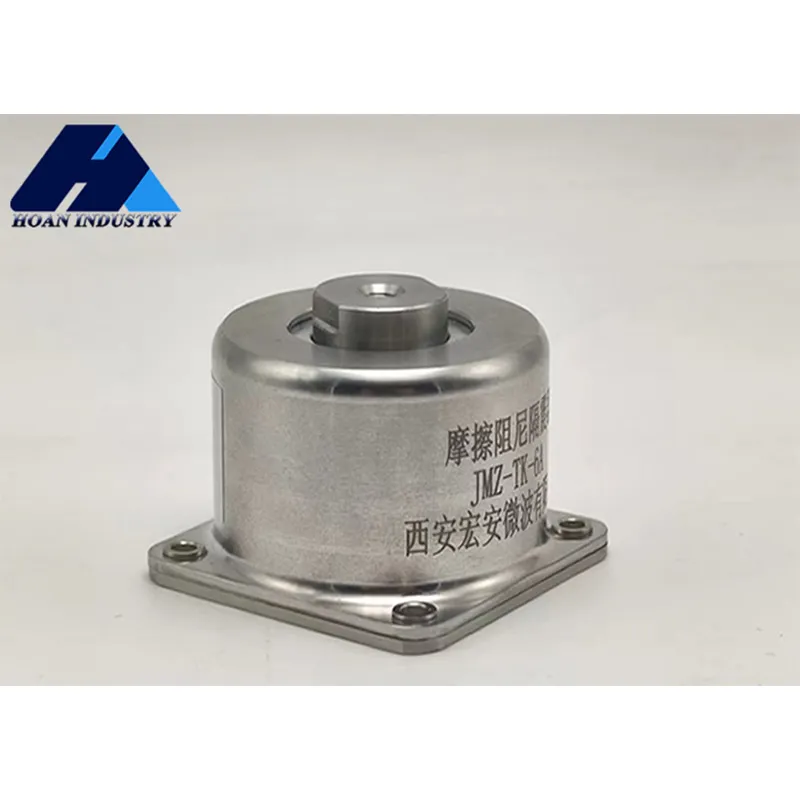

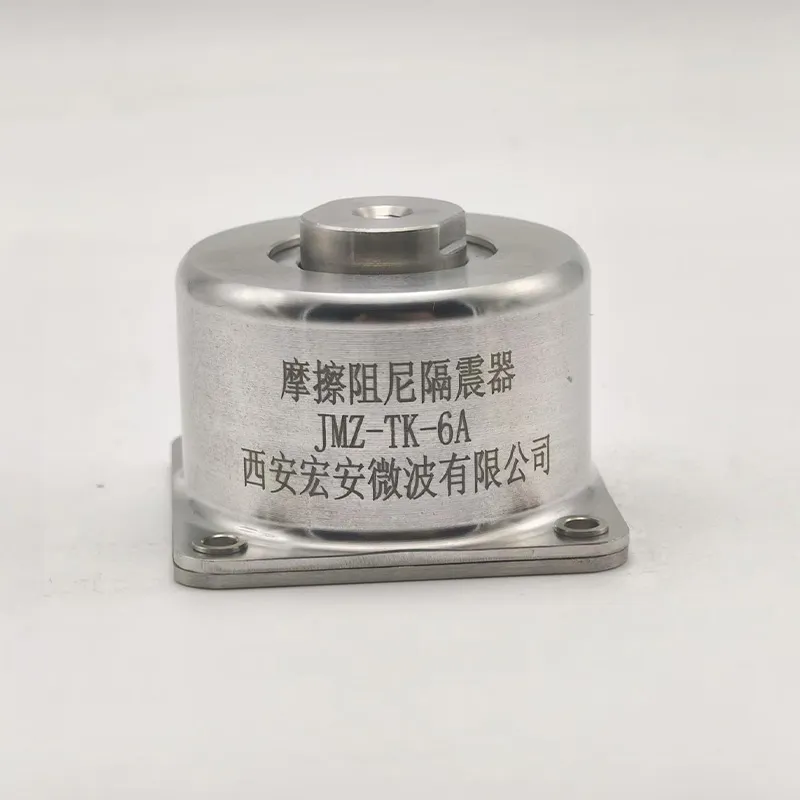

Виброизолятор JWZ-TK
Модель JWZ-TK олицетворяет превосходную адаптивность к пространству и гибкость монтажа. Её конструкция “TK” специально разработана для удовлетворения особых требований к компактным монтажным интерфейсам. В сверхмалогабаритном корпусе она сочетает в себе высокое демпфирование и значительную несущую способность, поддерживая установку и виброизоляцию в любом направлении, что идеально решает проблемы виброзащиты в нестандартных пространствах или угловых положениях внутри отсеков оборудования.
Описание
маркер
Общее описание
Модель JWZ-TK олицетворяет превосходную адаптивность к пространству и гибкость монтажа. Её конструкция "TK" специально разработана для удовлетворения особых требований к компактным монтажным интерфейсам. В сверхмалогабаритном корпусе она сочетает в себе высокое демпфирование и значительную несущую способность, поддерживая установку и виброизоляцию в любом направлении, что идеально решает проблемы виброзащиты в нестандартных пространствах или угловых положениях внутри отсеков оборудования. Продукт обладает чрезвычайно широким рабочим диапазоном, обеспечивая превосходное демпфирование и изоляцию как от случайных ударных нагрузок со стороны дорожного полотна в автомобильных системах, так и от вибраций определенной частоты, вызванных вращением несущего винта вертолета. JWZ-TK является надёжным компактным решением для защиты прецизионных датчиков, вычислительных блоков и других компактных устройств на современных высокоинтегрированных платформах.
Габаритные размеры для групп моделей：
| Модель | Монтажные размеры (мм) | Габаритные размеры (мм) | |||||||
| B | M | d | A | C | ∅1 | ∅2 | H1 | H2 | |
| JWZ-TK-2.5A～8A | 46 | 6 | 4.1 | 58 | 20 | 55 | 22 | 36 | 3.6 |
| JWZ-TK1-25/40/50 | 63 | 12 | 8.2 | 78 | 20 | 70 | 22 | 56 | 6 |

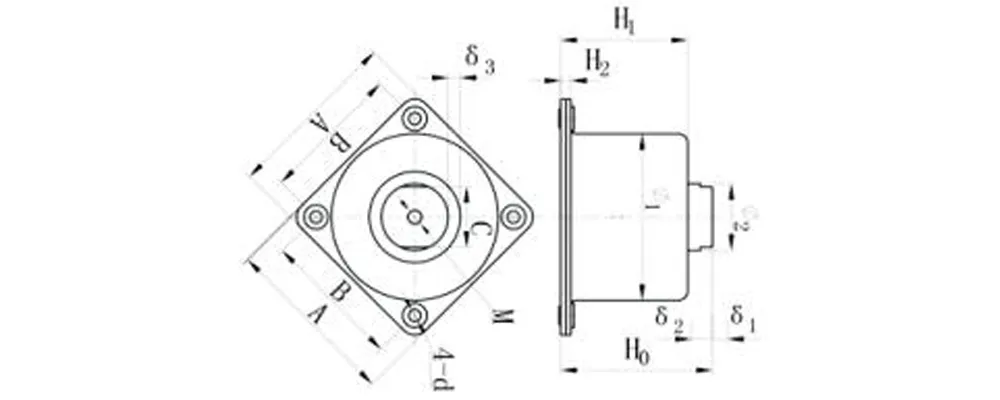

Схема конструкции изделия：
Примечание: Размеры без указания допусков принимаются на соответствие классу точности «m» по стандарту GB/T 1804-2000 «Общие допуски. Допуски на линейные и угловые размеры без указания допусков». Остальные размерные данные являются справочными.
Технические параметры изделия
| Модель | Номинальная нагрузка Wo (Н) | Диапазон нагрузок (Н) | Собственная частота fн ≤ (Гц) | Рабочая высота под нагрузкой Ho±1 (мм) | Предельное смещение (мм) | Макс. коэффициент передачи вибрацииȵv≤ | Испытание на удар | Масса, ≤ (г) | Срок службы (лет) | |||
| Вертикальное | Горизонтальное | |||||||||||
| Вверх | Вниз | |||||||||||
| δ1 | δ2 | δ3 | ||||||||||
| JWZ-TK-2.5A | 25 | 20 | 30 | 33 | 42 | 4 | 4 | 4 | 3 | 100g | 380 | 10 |
| JWZ-TK-4A | 40 | 30 | 50 | |||||||||
| JWZ-TK-5A | 50 | 40 | 60 | |||||||||
| JWZ-TK-6A | 60 | 50 | 70 | |||||||||
| JWZ-TK-7A | 70 | 60 | 80 | |||||||||
| JWZ-TK-8A | 80 | 70 | 90 | |||||||||
| JWZ-TK1-25 | 250 | 200 | 300 | 20 | 70 | 7 | 8 | 7 | 3 | 60g | 1100 | 10 |
| JWZ-TK1-40 | 400 | 300 | 480 | |||||||||
| JWZ-TK1-50 | 500 | 400 | 600 | |||||||||
