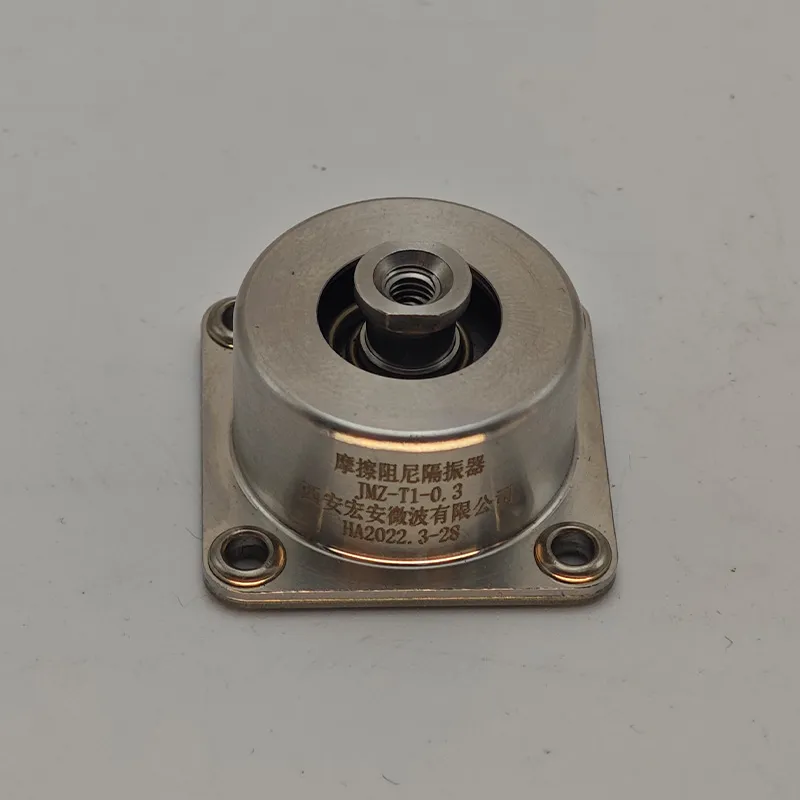

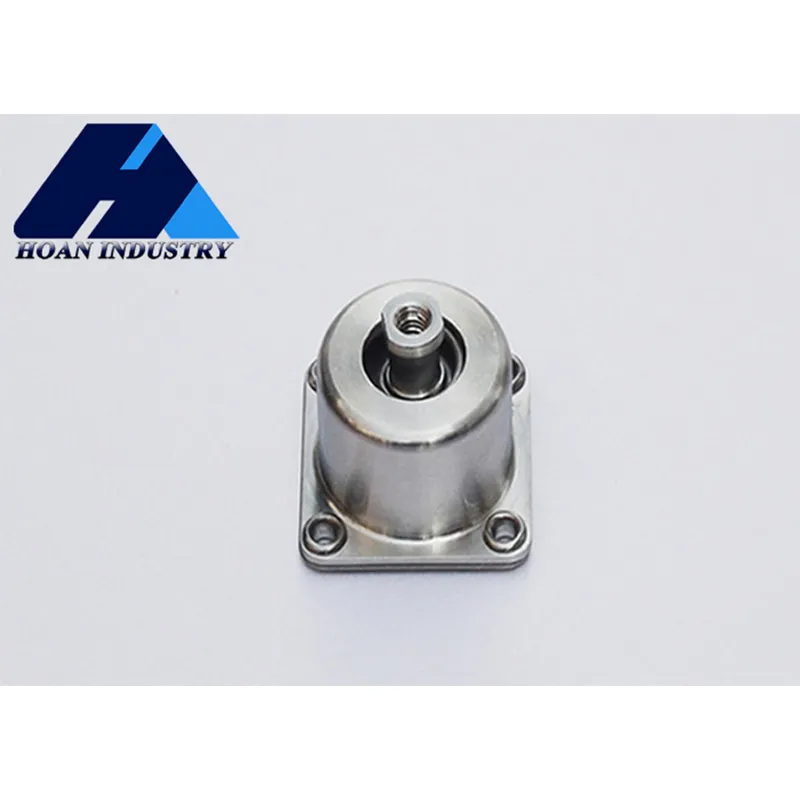

Виброизолятор JWZ-T1
JWZ-T1 представляет собой усиленную версию, оптимизированную и модернизированную для работы в условиях сложных температурных циклов и экстремальных эксплуатационных режимов. Сохраняя все достоинства модели JWZ-1, он дополнительно отличается повышенной термостойкостью материалов и демпфирующей среды, что обеспечивает стабильность демпфирующих характеристик при резких перепадах температуры, не боясь быстрой смены условий от низких температур на большой высоте до высоких температур у поверхности земли.
Описание
маркер
Общее описание
JWZ-T1 представляет собой усиленную версию, оптимизированную и модернизированную для работы в условиях сложных температурных циклов и экстремальных эксплуатационных режимов. Сохраняя все достоинства модели JWZ-1, он дополнительно отличается повышенной термостойкостью материалов и демпфирующей среды, что обеспечивает стабильность демпфирующих характеристик при резких перепадах температуры, не боясь быстрой смены условий от низких температур на большой высоте до высоких температур у поверхности земли. Его миниатюрная конструкция особенно хорошо подходит для бортовых или корабельных электронных отсеков с крайне ограниченным пространством и высокой плотностью компоновки, эффективно изолируя широкополосную вибрацию и ударные перегрузки. Благодаря надежной работе по принципу «неизменности в ответ на любые перемены», JWZ-T1 обеспечивает прочную основу для стабильного функционирования критически важного оборудования, такого как системы управления полетом и корабельные коммуникационные терминалы, в условиях динамичной тепловой среды.

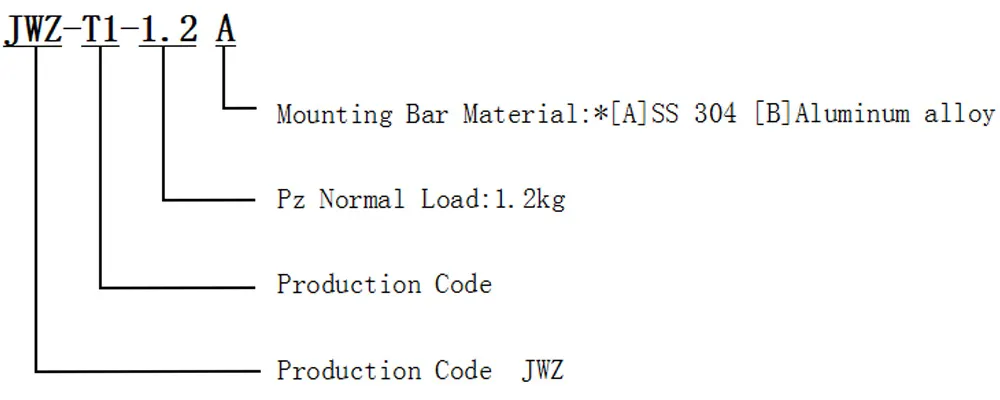

Система обозначения модели JWZ-T1:

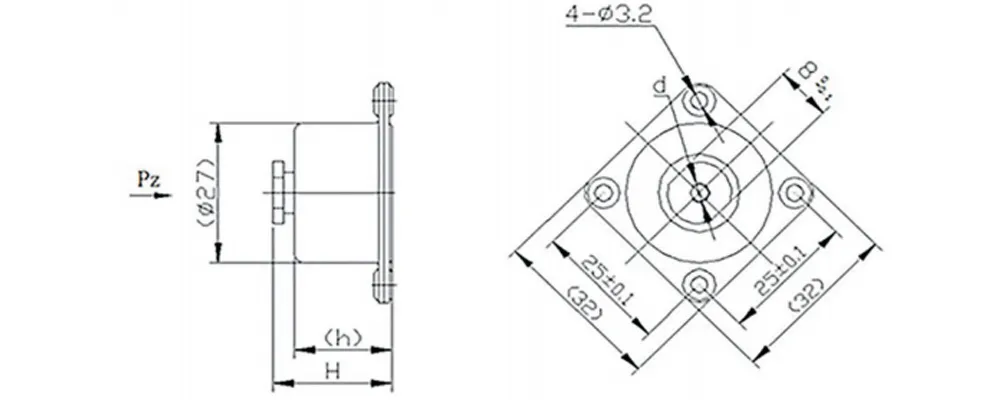

Схема конструкции изделия：
Таблица параметров характеристик виброизолятора
| Модель | Макс. нагрузка по оси Pz (кг) | Смещение при макс. нагрузке Pz (мм) | H (мм) | h(mm) | d（mm） | Вес (г) | Испытание на вибрацию | Испытание на удар | Резонансная частота (Гц) | Диапазон рабочих температур (°C) |
| JWZ-T1-0.3A | 0.3 | ≤0.6 | 19.5±0.5 | 16 | ST4*0.7/ST3*0.5/M4-7H/M3-7H | ≤58 | Коэффициент резонансного усиления <4 без повреждений
|
30 г, 11 мс, 12 пиков отклика G ≤ 0,9 км/с² Без повреждений
|
<
30 |
-65～+120 |
| JWZ-T1-0.45A | 0.45 | |||||||||
| JWZ-T1-0.6A | 0.6 | |||||||||
| JWZ-T1-1.2A | 1.2 | 22±0.5 | 17.5 | |||||||
| JWZ-T1-1.4A | 1.4 | |||||||||
| JWZ-T1-2.0A | 2.0 |
