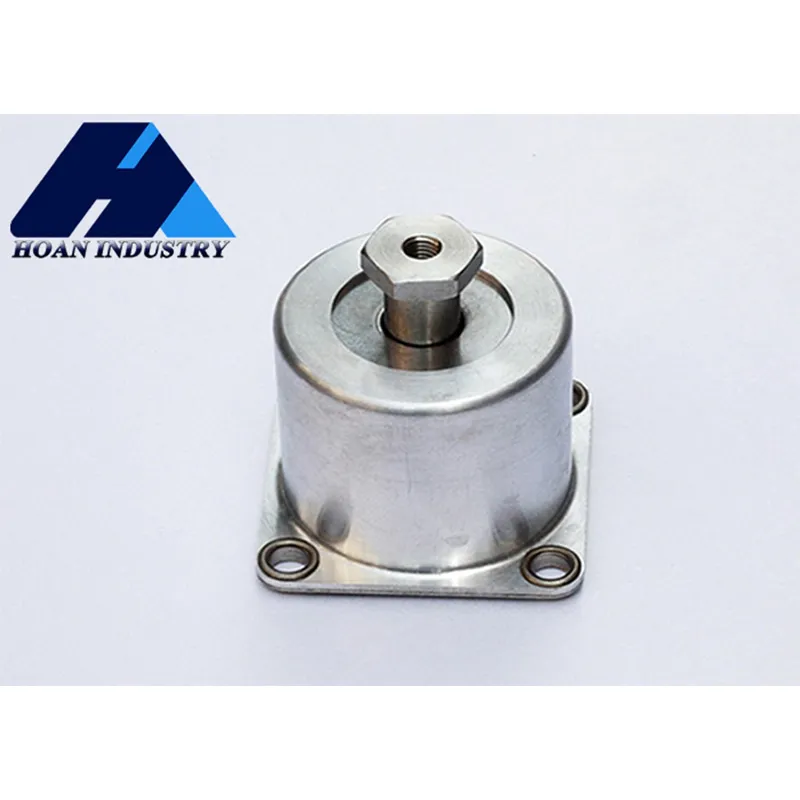

Виброизолятор JWZ-1
Виброизолятор с фрикционным демпфированием JWZ-1 является базовой, основной моделью серии, специально разработанной для суровых условий эксплуатации, где требуется высокая надежность и широкая адаптируемость. Он использует инновационную компактную конструкцию и эффективную технологию твердотельного фрикционного демпфирования, обеспечивая в небольшом объеме характеристики демпфирования, значительно превосходящие традиционные виброизоляторы, что позволяет быстро рассеивать ударную энергию и подавлять резонанс.
Описание
маркер
Общее описание
Виброизолятор с фрикционным демпфированием JWZ-1 является базовой, основной моделью серии, специально разработанной для суровых условий эксплуатации, где требуется высокая надежность и широкая адаптируемость. Он использует инновационную компактную конструкцию и эффективную технологию твердотельного фрикционного демпфирования, обеспечивая в небольшом объеме характеристики демпфирования, значительно превосходящие традиционные виброизоляторы, что позволяет быстро рассеивать ударную энергию и подавлять резонанс. Его цельнометаллическая конструкция гарантирует превосходную стойкость к воздействию окружающей среды и длительный срок службы, обеспечивая стабильную работу в широком температурном диапазоне от -55°C до +85°C, а также в неблагоприятных условиях, таких как солевой туман и масляные загрязнения. JWZ-1 обладает всенаправленной виброизоляционной способностью и гибкостью установки, что делает его идеальным выбором для реализации компактной компоновки и эффективной защиты различных модулей электронного оборудования на самолетах, судах и специальных транспортных средствах.

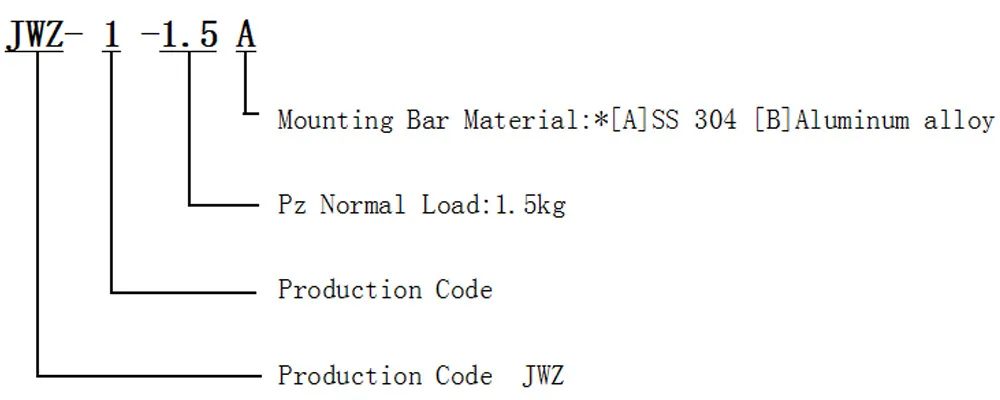

Система обозначения модели JWZ-1:

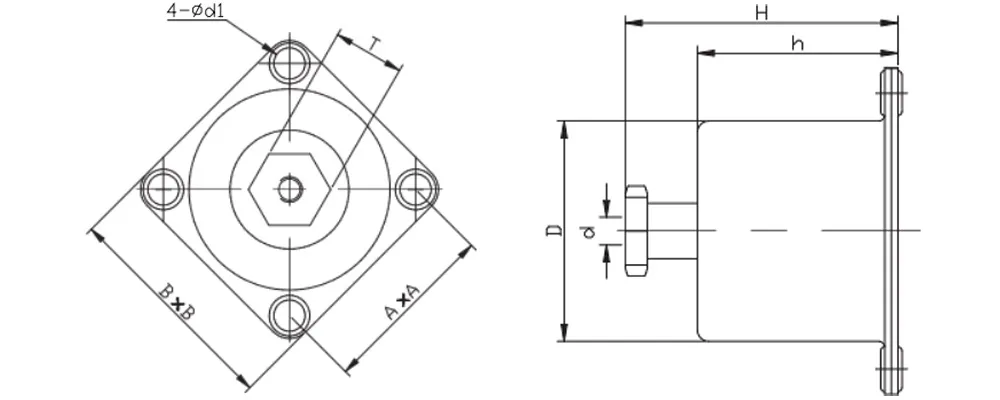

Схема конструкции изделия：
Таблица размерных параметров
| Модель и спецификация | Номинальная нагрузка (кг) | B | A±0.2 | H (параметр) | h±0.5 | T | d | d1 | D | Вес (кг) |
| JWZ-1-1.0 | 1.0 | 44 | 35 | 50 | 36 | SW14 | M5-7H | 5.1～5.4 | 39.5 | Корпус Al: 0.10
Корпус нерж. сталь: 0.13 |
| JWZ-1-1.0A | 1.0 | |||||||||
| JWZ-1-1.5 | 1.5 | |||||||||
| JWZ-1-1.5A | 1.5 | |||||||||
| JWZ-1-2.0 | 2.0 | |||||||||
| JWZ-1-2.0A | 2.0 | |||||||||
| JWZ-1-3.0 | 3.0 | |||||||||
| JWZ-1-3.0A | 3.0 | |||||||||
| JWZ-1-3.5 | 3.5 | |||||||||
| JWZ-1-3.5A | 3.5 |
Таблица характеристик виброизолятора
| Модель | Макс. нагрузка по оси PZ (кг) | Смещение при макс. нагрузке PZ (мм) | Испытание на вибрацию | Испытание на удар | Резонансная частота (Гц) | Рабочая температура (°C) |
| JWZ-1-1.0 | 1.0 | 3±1.5 | Коэффициент усиления при резонансе ≤ 3.5, без повреждений | 30g, 11 мс, 12 циклов, пиковое ускорение отклика ≤ 0.9 км/с², без повреждений | <15 | -65～+120 |
| JWZ-1-1.0A | 1.0 | |||||
| JWZ-1-1.5 | 1.5 | |||||
| JWZ-1-1.5A | 1.5 | |||||
| JWZ-1-2.0 | 2.0 | 2±1.5 | ||||
| JWZ-1-2.0A | 2.0 | |||||
| JWZ-1-3.0 | 3.0 | 3±1.5 | ||||
| JWZ-1-3.0A | 3.0 | |||||
| JWZ-1-3.5 | 3.5 | |||||
| JWZ-1-3.5A | 3.5 |
