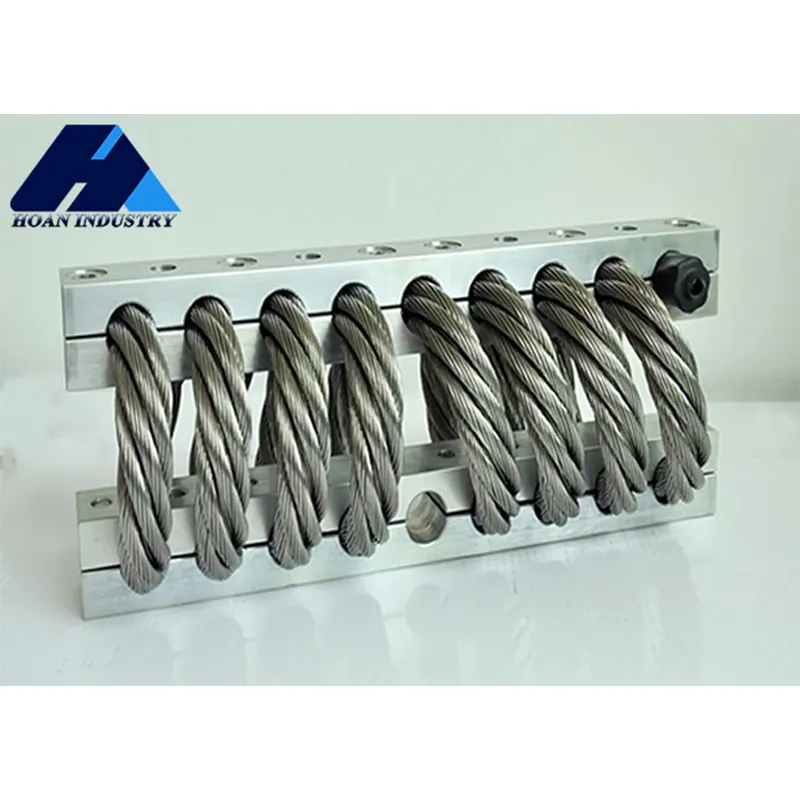

Виброизолятор тросовый (JGX-2228)
Виброизолятор JGX-2228 — это модель с самыми крупными габаритами и наибольшей несущей способностью в серии, по праву называемая «гигантом виброизоляции». Он разработан для экстремальных условий эксплуатации, таких как сверхтяжелые силовые агрегаты, вспомогательное оборудование систем движения крупных судов, а также наземное оборудование поддержки тяжелых ракет-носителей.
Описание
маркер
Общее описание
Виброизолятор JGX-2228 — это модель с самыми крупными габаритами и наибольшей несущей способностью в серии, по праву называемая «гигантом виброизоляции». Он разработан для экстремальных условий эксплуатации, таких как сверхтяжелые силовые агрегаты, вспомогательное оборудование систем движения крупных судов, а также наземное оборудование поддержки тяжелых ракет-носителей. Его гигантская тросовая конструкция, созданная на основе сложнейших расчетов и прецизионного производства, способна выдерживать чрезвычайно высокие статические и динамические нагрузки, обеспечивая превосходную изоляцию вибраций во всем частотном диапазоне. Помимо выдающихся механических характеристик, материалы и технология изготовления гарантируют коррозионную стойкость и устойчивость к старению даже в самых суровых условиях. Выбор JGX-2228 — это выбор предельной надежности и вечной стабильности для самых ответственных и масштабных систем.

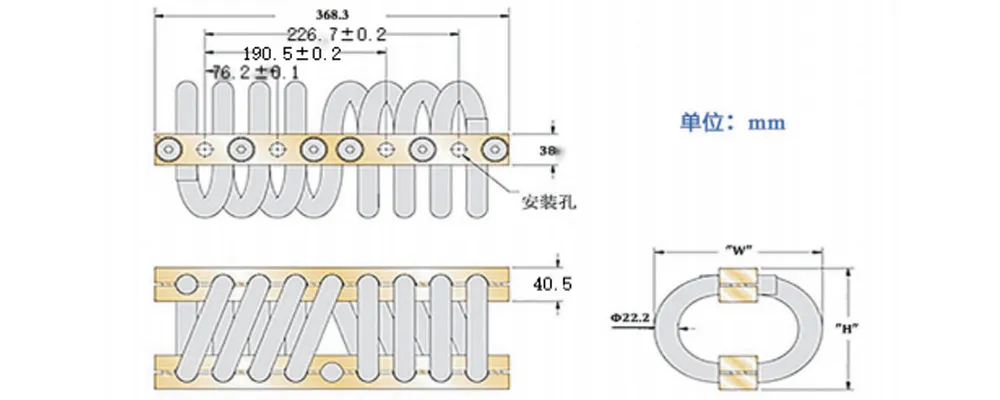

Серия JGX-2228：

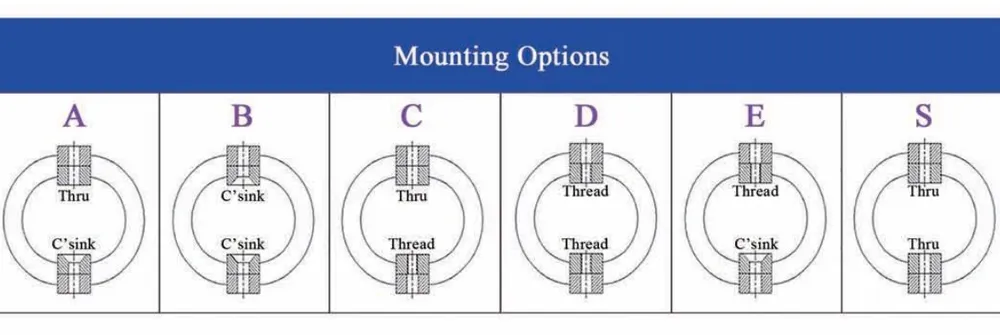

Способы монтажа изделия：
Таблица параметров размеров
| Модель | Высота “H”±6.35 | Ширина “W” | Вес (кг) | Способ монтажа | Размер сквозного отверстия (мм) | Резьба (мм) | Угол конусной зенковки (°) |
| JGX-2228D-1250B | 133 | 140 | 8.4 | C,D | ∅13.5+0.13 -0.38 | M12×1.75 | 90 |
| JGX-2228D-960B | 152 | 165 | 9.53 | A,B,C,E,S | |||
| JGX-2228D-860B | 159 | 178 | 9.9 | ||||
| JGX-2228D-665B | 191 | 210 | 11.5 | ||||
| JGX-2228D-550B | 216 | 235 | 12.7 | ||||
| JGX-2228D-380B | 216 | 286 | 13.9 |
Таблица технических данных изделия

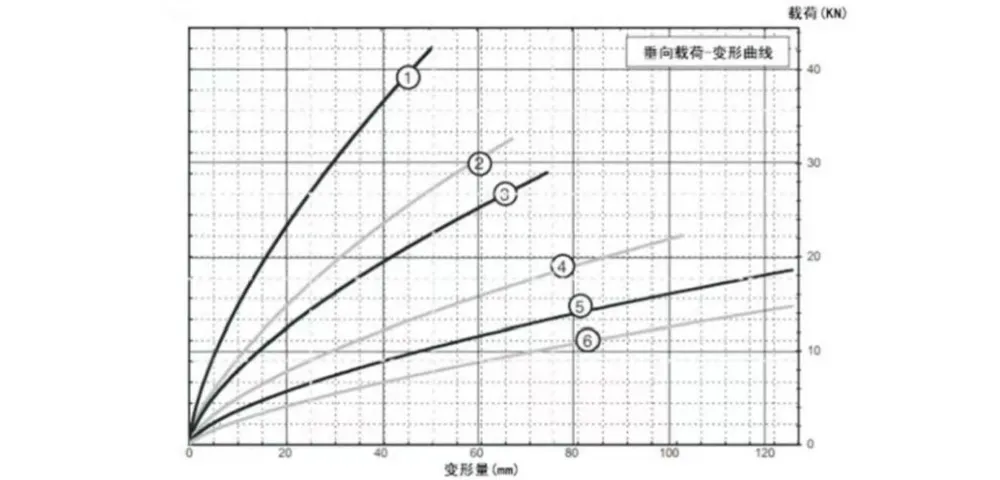

(1) Нагрузка по вертикали：
| Кривая № | Модель | Макс. статическая нагрузка (кг) | Макс. деформация (мм) | Жесткость при вибрации (кН/м) | Жесткость при ударе (кН/м) |
| 1 | JGX-2228D-1250B | 1250 | 50.8 | 2362 | 1010 |
| 2 | JGX-2228D-960B | 960 | 67.3 | 1513 | 585 |
| 3 | JGX-2228D-860B | 860 | 74.9 | 1270 | 469 |
| 4 | JGX-2228D-665B | 665 | 102.9 | 800 | 263 |
| 5 | JGX-2228D-550B | 550 | 125.7 | 585 | 180 |
| 6 | JGX-2228D-380B | 380 | 125.7 | 377 | 138 |

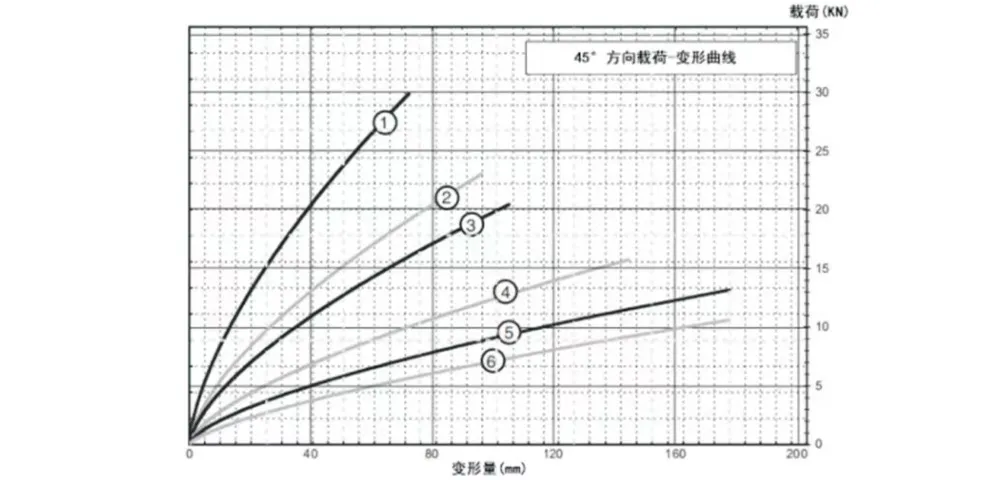

(2) Нагрузка под углом 45°：
| Кривая № | Модель | Макс. статическая нагрузка (кг) | Макс. деформация (мм) | Жесткость при вибрации (кН/м) | Жесткость при ударе (кН/м) |
| 1 | JGX-2228D-1250B | 889.8 | 72.4 | 1348 | 503 |
| 2 | JGX-2228D-960B | 680.6 | 96.5 | 860 | 289 |
| 3 | JGX-2228D-860B | 613.3 | 105.4 | 718 | 235 |
| 4 | JGX-2228D-665B | 454.1 | 144.8 | 448 | 131 |
| 5 | JGX-2228D-550B | 331.6 | 177.8 | 327 | 89 |
| 6 | JGX-2228D-380B | 215.3 | 177.8 | 212 | 70 |

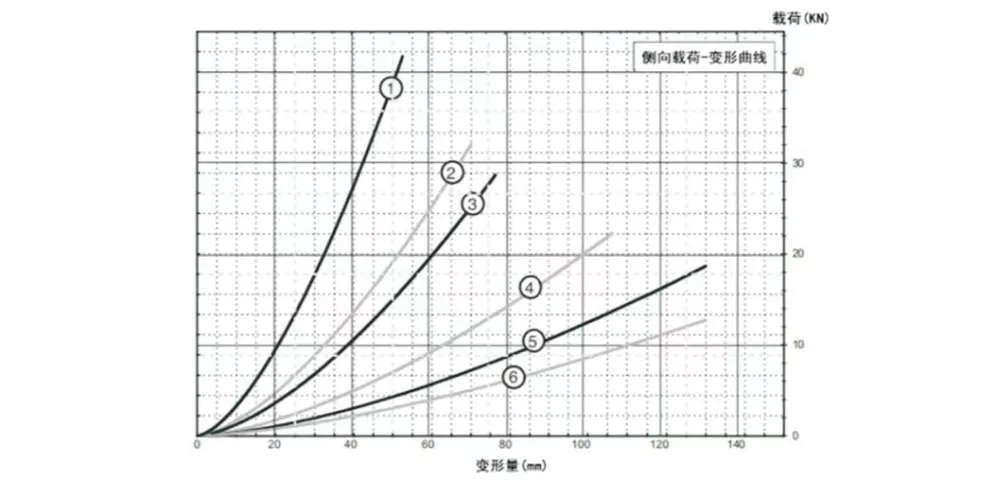

(3) Боковая нагрузка：
| Кривая № | Модель | Макс. статическая нагрузка (кг) | Макс. деформация (мм) | Жесткость при вибрации (кН/м) | Жесткость при ударе (кН/м) |
| 1 | JGX-2228D-1250B | 626.5 | 53.3 | 618 | 618 |
| 2 | JGX-2228D-960B | 361.5 | 71.1 | 356 | 356 |
| 3 | JGX-2228D-860B | 294.9 | 77.5 | 291 | 291 |
| 4 | JGX-2228D-665B | 165.3 | 108.0 | 163 | 163 |
| 5 | JGX-2228D-550B | 113.2 | 132.1 | 112 | 112 |
| 6 | JGX-2228D-380B | 77.6 | 132.1 | 77 | 77 |
