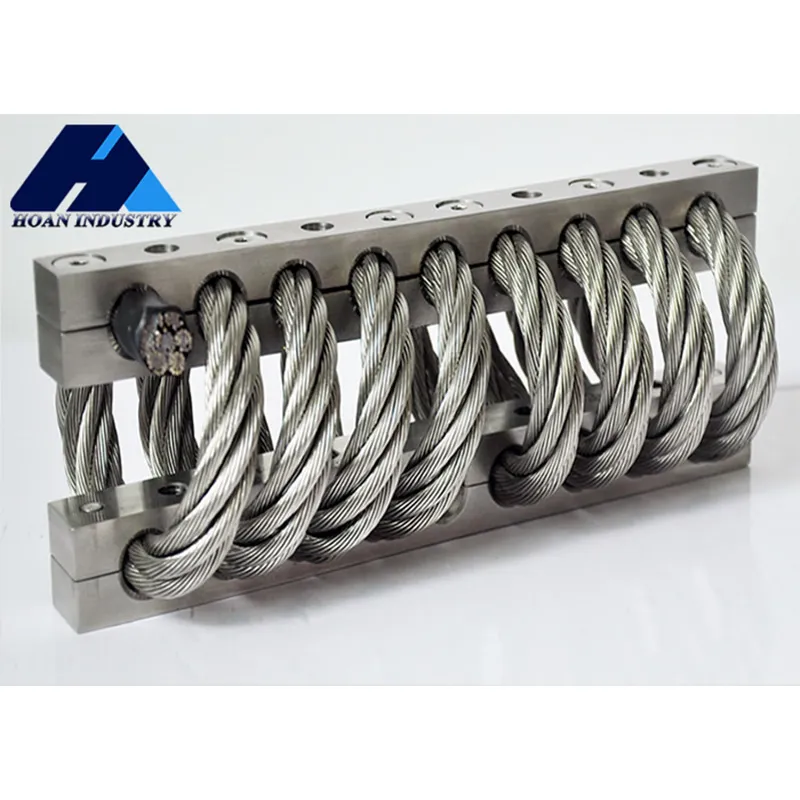

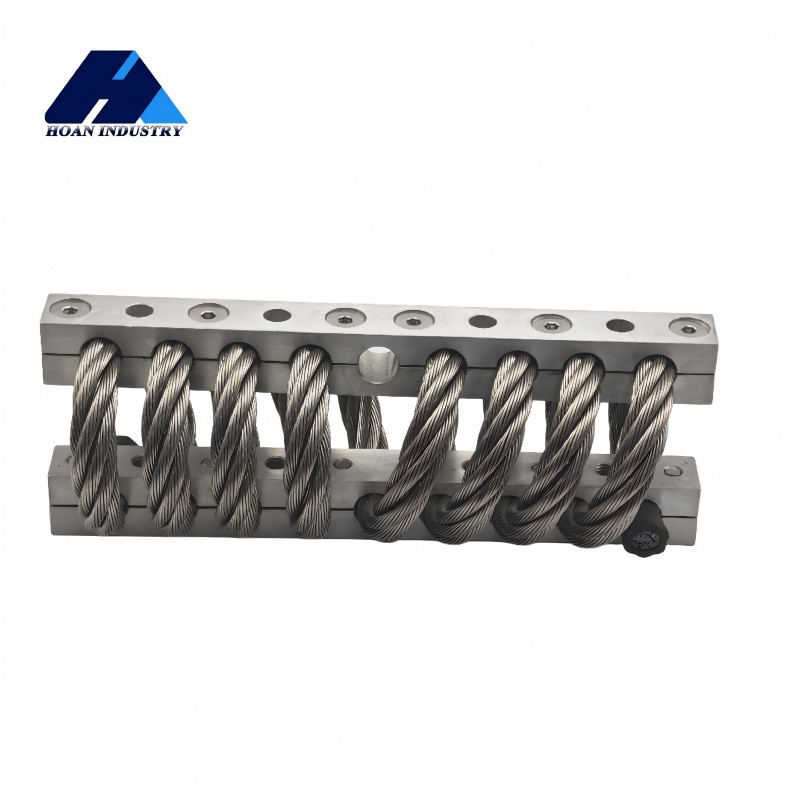

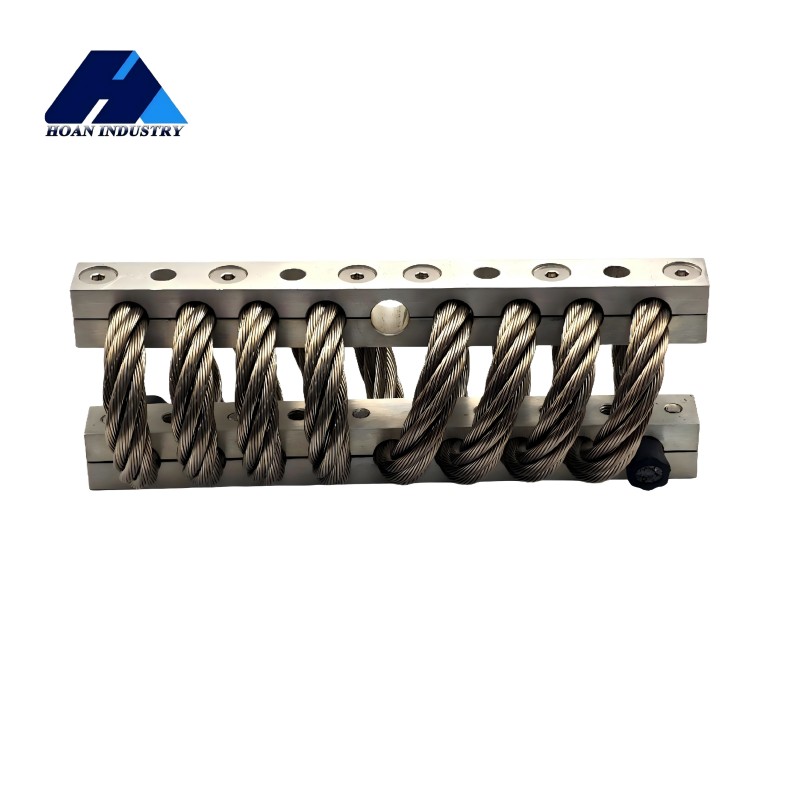

Виброизолятор тросовый (JGX-1598)
Будучи флагманским тяжелым изделием в серии JGX, модель JGX-1598 представляет собой вершину несущей способности и виброизоляционных характеристик. Она специально разработана для удовлетворения потребностей в виброизоляции сверхкрупного промышленного оборудования, тяжелых авиационных испытательных стендов и критически важной инфраструктуры.
Описание
маркер
Общее описание
Будучи флагманским тяжелым изделием в серии JGX, модель JGX-1598 представляет собой вершину несущей способности и виброизоляционных характеристик. Она специально разработана для удовлетворения потребностей в виброизоляции сверхкрупного промышленного оборудования, тяжелых авиационных испытательных стендов и критически важной инфраструктуры. Его массивная обмотка из стального троса обеспечивает непревзойденную грузоподъемность и трехмерный виброизоляционный эффект, способный изолировать даже самые интенсивные механические вибрации и ударные нагрузки. Исключительная усталостная прочность и стойкость к воздействию окружающей среды гарантируют неизменность рабочих характеристик на протяжении десятилетий эксплуатации, что делает его конечным барьером для защиты стратегически важного оборудования и ключевых промышленных активов.

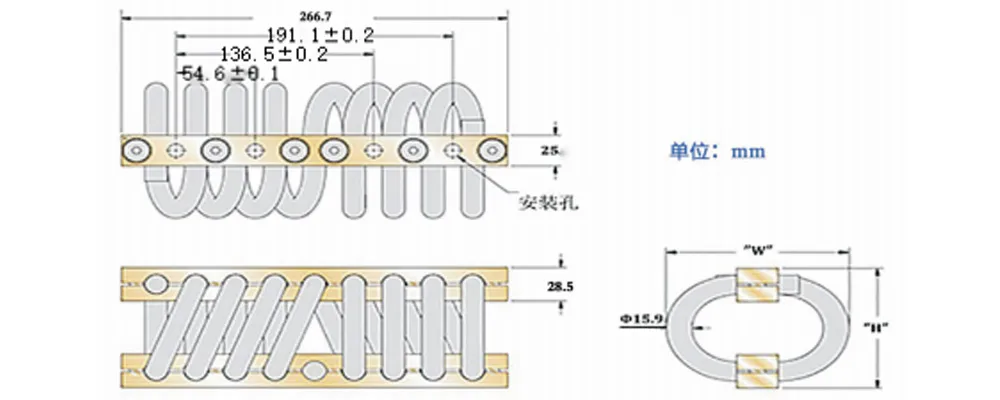

Серия JGX-1598：

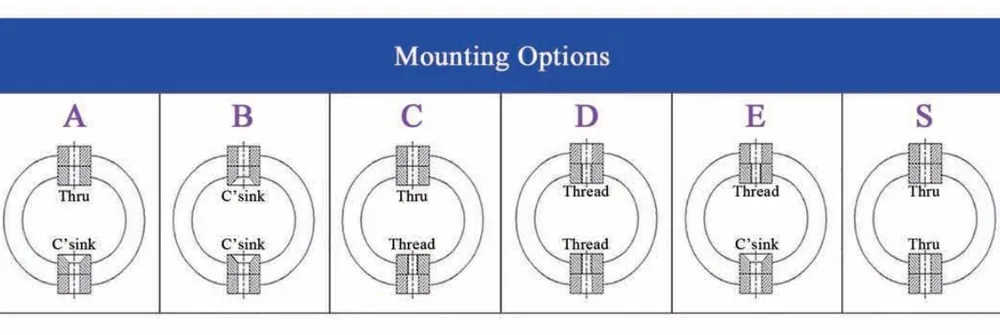

Способы монтажа изделия：
Таблица параметров размеров
| Модель | Высота “H”±3.30 | Ширина “W” | Вес (кг) | Способ монтажа | Размер сквозного отверстия (мм) | Резьба (мм) | Угол конусной зенковки (°) |
| JGX-1598D-657B | 89 | 102 | 3 | C,D | ∅11+0.13 -0.38 | M10×1.5 | 90 |
| JGX-1598D-557B | 99 | 112 | 3.2 | A,B,C,D,E,S | |||
| JGX-1598D-515B | 102 | 121 | 3.4 | ||||
| JGX-1598D-428B | 109 | 135 | 3.7 | ||||
| JGX-1598D-358B | 119 | 152 | 4 | ||||
| JGX-1598D-324B | 127 | 165 | 4.31 | ||||
| JGX-1598D-285B | 135 | 178 | 4.63 |
Техническая таблица данных продукции

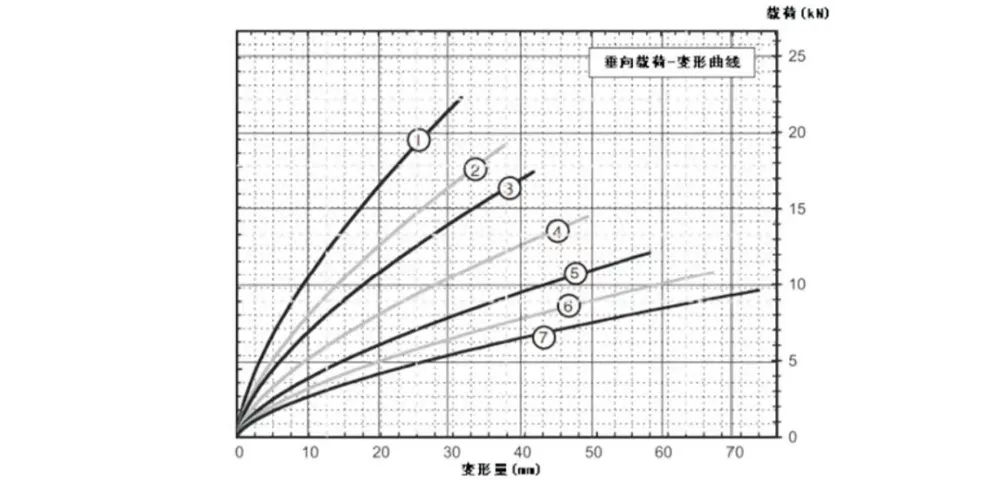

(1) Нагрузка по вертикали：
| Кривая № | Модель | Макс. статическая нагрузка (кг) | Макс. деформация (мм) | Жесткость при вибрации (кН/м) | Жесткость при ударе (кН/м) |
| 1 | JGX-1598D-657B | 657 | 31.8 | 1676 | 849 |
| 2 | JGX-1598D-557B | 557 | 38.1 | 1259 | 609 |
| 3 | JGX-1598D-515B | 515 | 41.9 | 1105 | 504 |
| 4 | JGX-1598D-428B | 428 | 49.5 | 821 | 356 |
| 5 | JGX-1598D-358B | 358 | 58.4 | 616 | 252 |
| 6 | JGX-1598D-324B | 324 | 67.3 | 511 | 196 |
| 7 | JGX-1598D-285B | 285 | 73.7 | 427 | 159 |

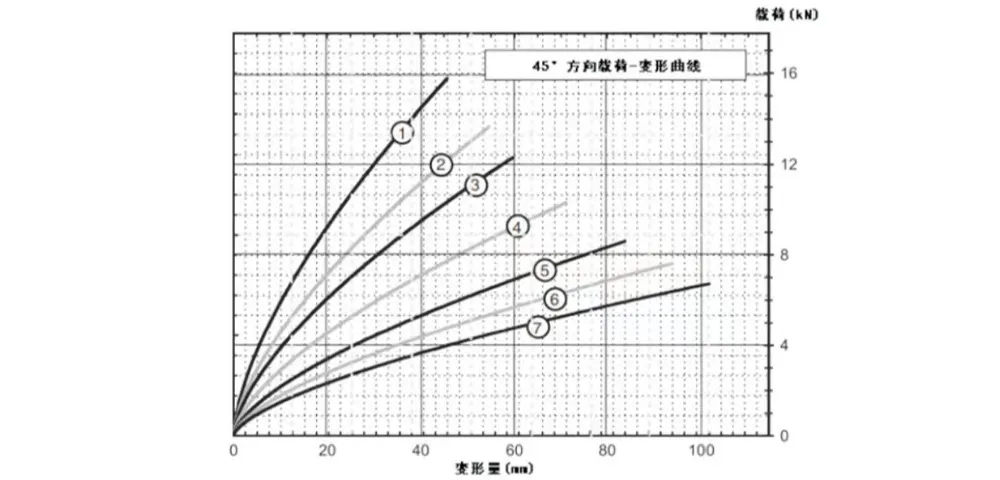

(2) Нагрузка под углом 45°：
| Кривая № | Модель | Макс. статическая нагрузка (кг) | Макс. деформация (мм) | Жесткость при вибрации (кН/м) | Жесткость при ударе (кН/м) |
| 1 | JGX-1598D-657B | 463.0 | 45.7 | 951 | 419 |
| 2 | JGX-1598D-557B | 406.2 | 54.6 | 741 | 305 |
| 3 | JGX-1598D-515B | 365.4 | 59.7 | 627 | 250 |
| 4 | JGX-1598D-428B | 304.1 | 71.1 | 468 | 177 |
| 5 | JGX-1598D-358B | 254.2 | 83.8 | 350 | 124 |
| 6 | JGX-1598D-324B | 229.2 | 94.0 | 285 | 98 |
| 7 | JGX-1598D-285B | 201.9 | 101.6 | 238 | 81 |

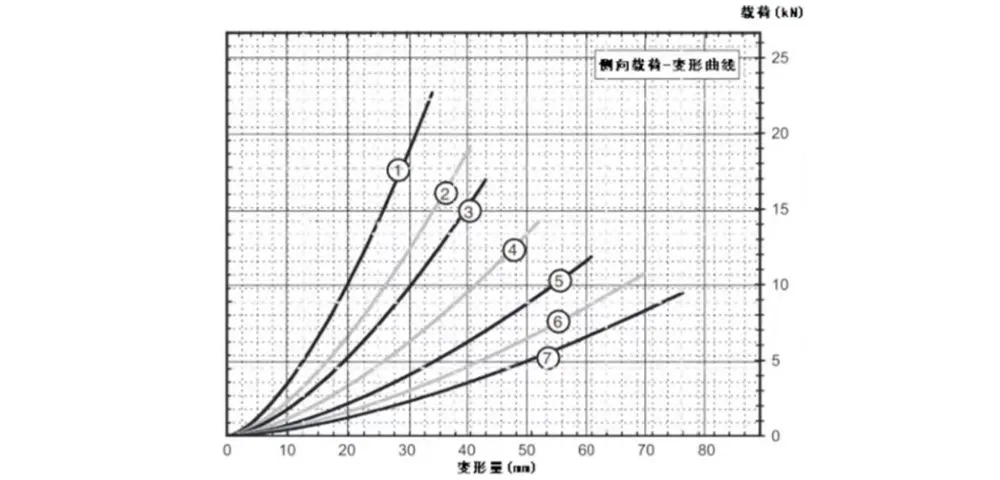

(3) Боковая нагрузка：
| Кривая № | Модель | Макс. статическая нагрузка (кг) | Макс. деформация (мм) | Жесткость при вибрации (кН/м) | Жесткость при ударе (кН/м) |
| 1 | JGX-1598D-657B | 358.6 | 34.3 | 524 | 524 |
| 2 | JGX-1598D-557B | 308.7 | 40.6 | 375 | 375 |
| 3 | JGX-1598D-515B | 267.8 | 43.2 | 308 | 308 |
| 4 | JGX-1598D-428B | 217.9 | 52.1 | 215 | 215 |
| 5 | JGX-1598D-358B | 154.3 | 61.0 | 152 | 152 |
| 6 | JGX-1598D-324B | 124.8 | 69.9 | 123 | 123 |
| 7 | JGX-1598D-285B | 99.9 | 76.2 | 98 | 98 |
