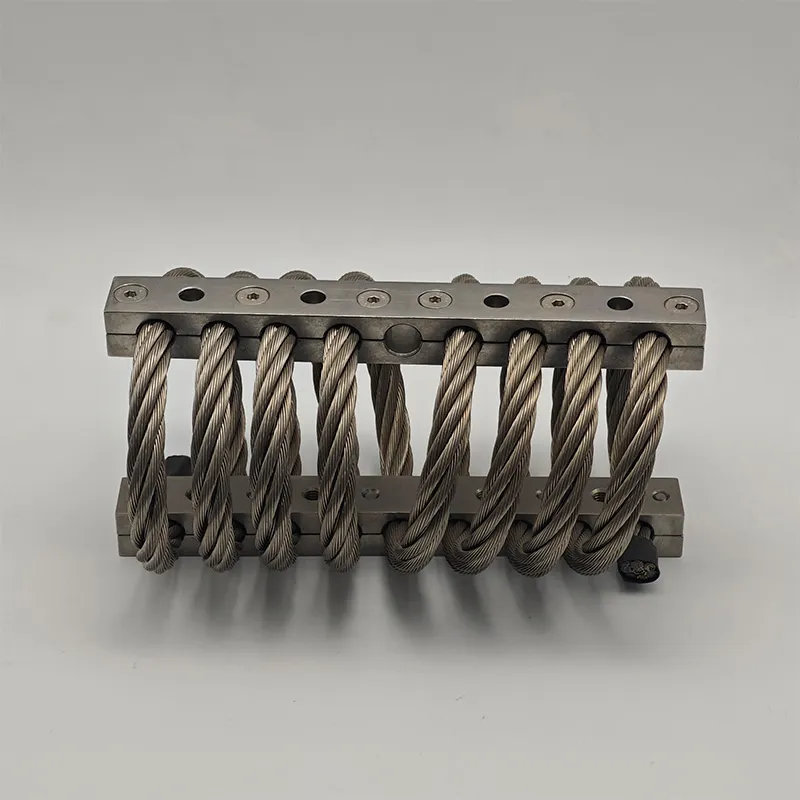

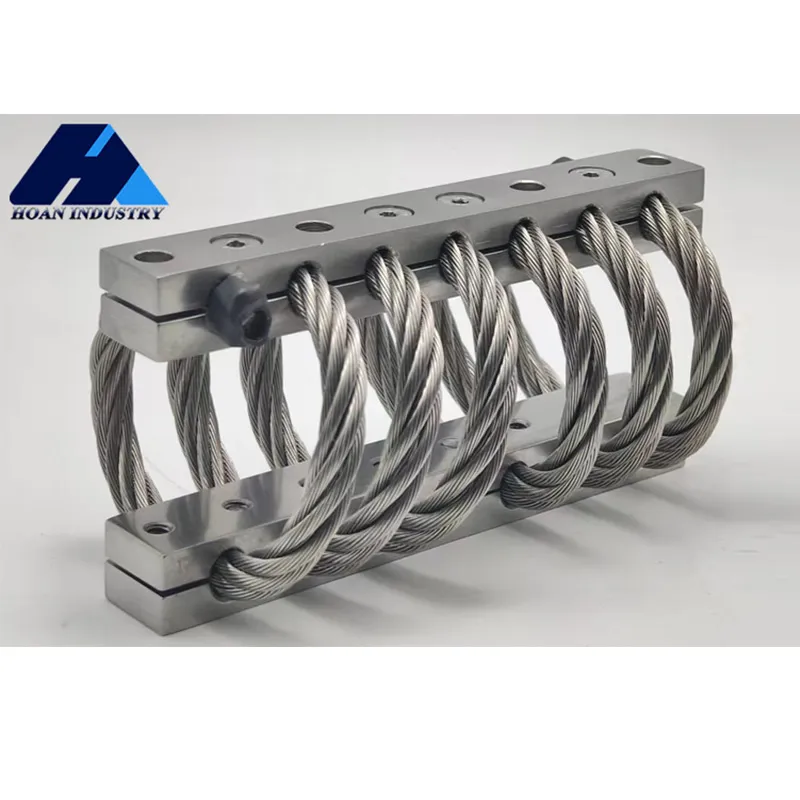

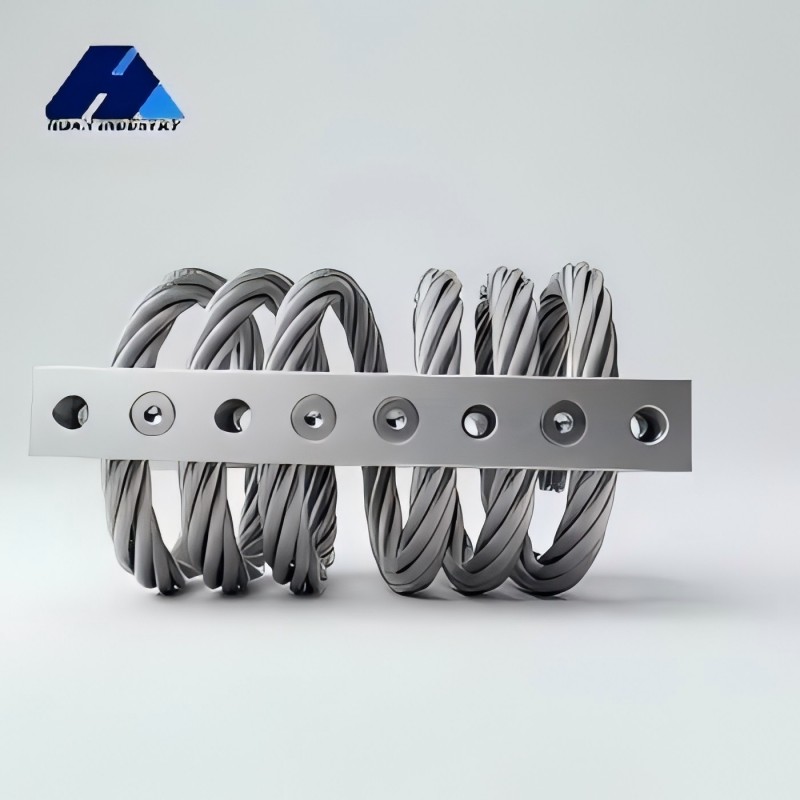

Виброизолятор тросовый (JGX-0956)
Виброизолятор JGX-0956 выделяется своими превосходными характеристиками устойчивости к циклам высоких и низких температур и химической стабильностью. Материал троса и технология навивки прошли специальную обработку, что позволяет выдерживать экстремальные температуры и воздействие коррозионных сред в аэрокосмической отрасли, полярных исследованиях или химической промышленности.
Описание
маркер
Обзор
Виброизолятор JGX-0956 выделяется своими превосходными характеристиками устойчивости к циклам высоких и низких температур и химической стабильностью. Материал троса и технология навивки прошли специальную обработку, что позволяет выдерживать экстремальные температуры и воздействие коррозионных сред в аэрокосмической отрасли, полярных исследованиях или химической промышленности. При этом его трехмерные пространственные виброизоляционные характеристики не зависят от изменений окружающей среды, обеспечивая длительное сохранение стабильных механических свойств. Данный продукт является ключевым компонентом, обеспечивающим надежную виброизоляционную защиту для оборудования спутниковых наземных станций, приборов специального экологического мониторинга, а также систем управления морских платформ.
Серия JGX-0956:

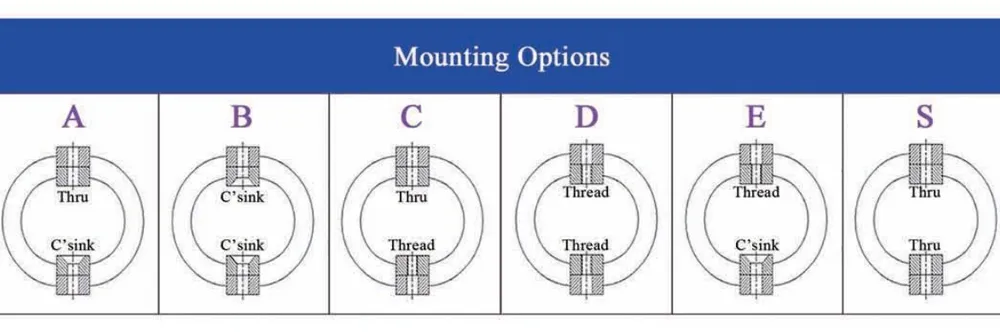

Способ монтажа продукции:

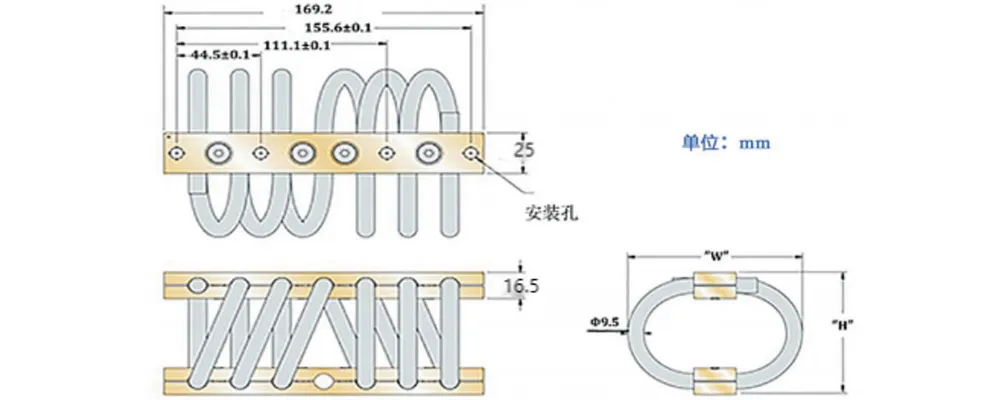

Таблица параметров размеров
| Модель изделия | Высота «H»±2.54 | Ширина «W» | Вес единицы (кг) | Способ монтажа | Размер сквозного отверстия (мм) | Резьба (мм) | Конусность зенковки (°) |
| JGX-0956D-110A | 71 | 84 | 1.245 | A,B,C,D,E,S | ∅9.0+0.13 -0.38 | M6×1.0 | 90 |
| JGX-0956D-104A | 74 | 89 | 1.275 | ||||
| JGX-0956D-80A | 76 | 105 | 1.350 | ||||
| JGX-0956D-75A | 83 | 108 | 1.425 | ||||
| JGX-0956D-72A | 89 | 108 | 1.470 | ||||
| JGX-0956D-40A | 105 | 121 | 1.605 | ||||
| JGX-0956D-32A | 108 | 140 | 1.680 |
Техническая таблица данных продукции

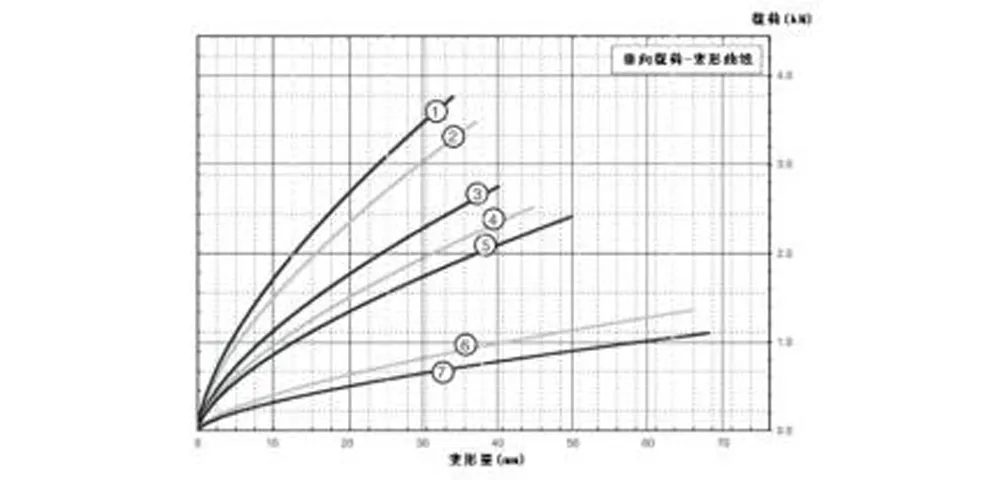

(1) Вертикальная нагрузка:
| Кривая № | Модель | Макс. статическая нагрузка (кг) | Макс. деформация (мм) | Жёсткость при вибрации (кН/м) | Жёсткость при ударе (кН/м) |
| 1 | JGX-0956D-110A | 110 | 34.0 | 275 | 135 |
| 2 | JGX-0956D-104A | 104 | 37.1 | 240 | 114 |
| 3 | JGX-0956D-80A | 80 | 40.1 | 180 | 84 |
| 4 | JGX-0956D-75A | 75 | 44.7 | 154 | 68 |
| 5 | JGX-0956D-72A | 72 | 49.8 | 137 | 60 |
| 6 | JGX-0956D-40A | 40 | 66.0 | 65 | 25 |
| 7 | JGX-0956D-32A | 32 | 68.1 | 51 | 19 |

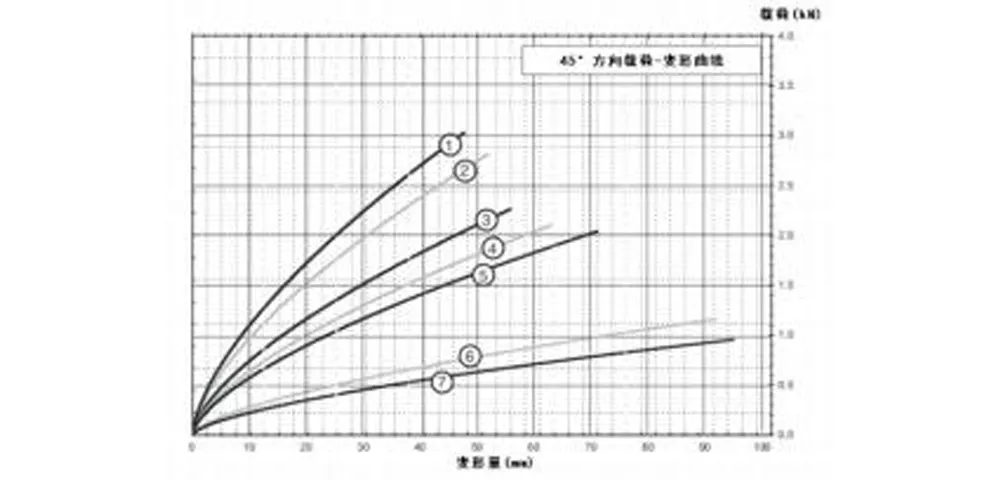

(2) Нагрузка под углом 45°:
| Кривая № | Модель | Макс. статическая нагрузка (кг) | Макс. деформация (мм) | Жёсткость при вибрации (кН/м) | Жёсткость при ударе (кН/м) |
| 1 | JGX-0956D-110A | 90.8 | 47.8 | 177 | 77 |
| 2 | JGX-0956D-104A | 84.0 | 51.8 | 156 | 67 |
| 3 | JGX-0956D-80A | 68.1 | 55.9 | 120 | 49 |
| 4 | JGX-0956D-75A | 63.6 | 63.0 | 103 | 40 |
| 5 | JGX-0956D-72A | 61.3 | 71.1 | 92 | 35 |
| 6 | JGX-0956D-40A | 34.8 | 91.9 | 44 | 16 |
| 7 | JGX-0956D-32A | 28.6 | 95.0 | 36 | 12 |

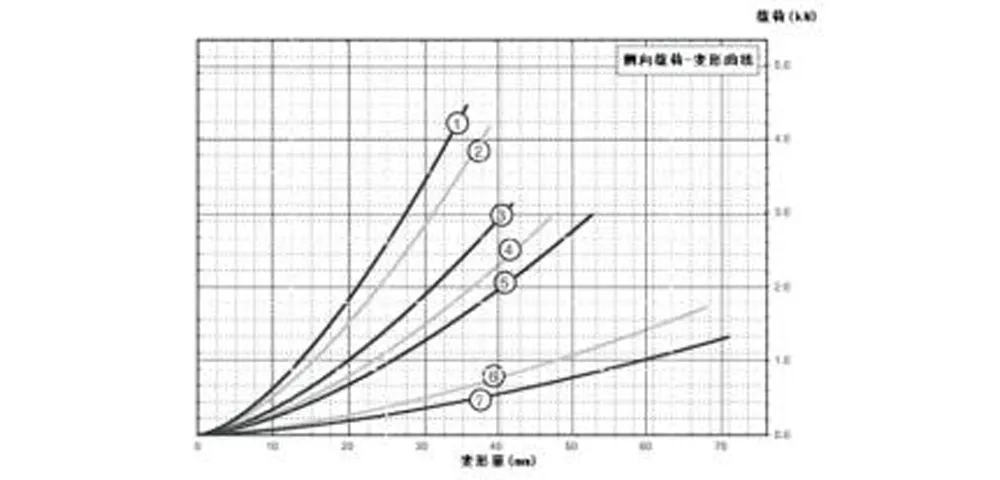

(3) Боковая нагрузка:
| Кривая № | Модель | Макс. статическая нагрузка (кг) | Макс. деформация (мм) | Жёсткость при вибрации (кН/м) | Жёсткость при ударе (кН/м) |
| 1 | JGX-0956D-110A | 70.3 | 36.1 | 98 | 98 |
| 2 | JGX-0956D-104A | 65.8 | 39.1 | 84 | 84 |
| 3 | JGX-0956D-80A | 49.9 | 42.2 | 58 | 58 |
| 4 | JGX-0956D-75A | 47.7 | 47.2 | 49 | 49 |
| 5 | JGX-0956D-72A | 45.4 | 52.8 | 44 | 44 |
| 6 | JGX-0956D-40A | 20.4 | 68.1 | 20 | 20 |
| 7 | JGX-0956D-32A | 15.9 | 71.1 | 15 | 15 |
