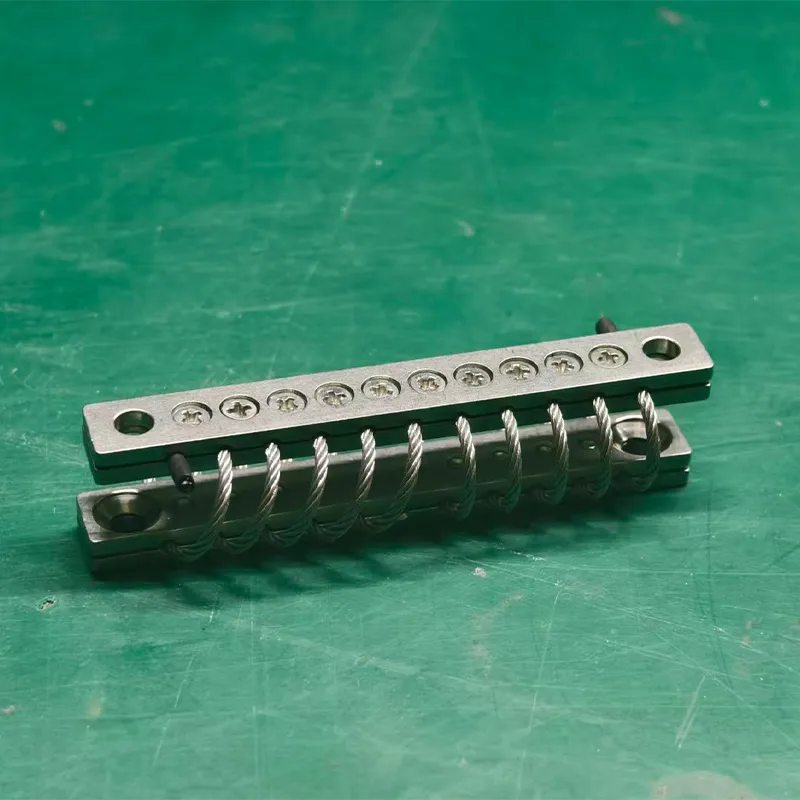

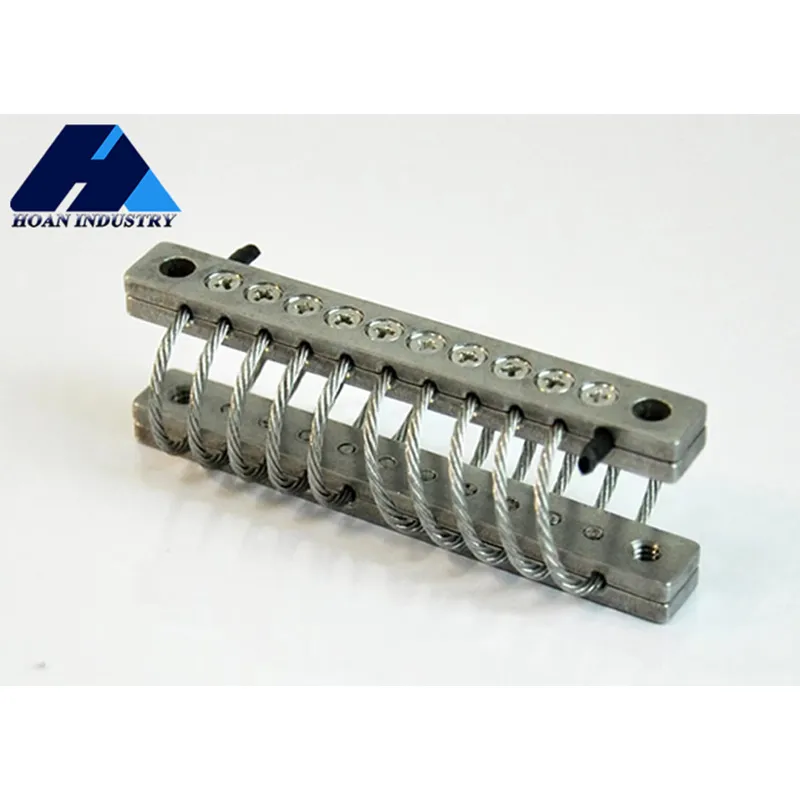

Виброизолятор тросовый (JGX-0160)
JGX-0160 — это базовый легкий виброизолятор в серии JGX, специально разработанный для малого прецизионного оборудования и легкого автомобильного электронного оборудования. Он изготовлен путем точной намотки высококачественной нержавеющей стальной проволоки, обладает превосходными трехосными изотропными виброизоляционными характеристиками, способен эффективно изолировать вибрации и удары по всем направлениям.
Описание
маркер
Обзор
JGX-0160 — это базовый легкий виброизолятор в серии JGX, специально разработанный для малого прецизионного оборудования и легкого автомобильного электронного оборудования. Он изготовлен путем точной намотки высококачественной нержавеющей стальной проволоки, обладает превосходными трехосными изотропными виброизоляционными характеристиками, способен эффективно изолировать вибрации и удары по всем направлениям. Конструкция продукта компактна, вес мал, обладает отличной коррозионной стойкостью и устойчивостью к высоким и низким температурам, чрезвычайно адаптивен к окружающей среде. Его диапазон нагрузок оптимален, обеспечивая надежную и долговечную защиту для облегченных датчиков в аэрокосмической области и ключевых модулей систем промышленного управления, являясь классическим выбором для эффективной виброизоляции в ограниченном пространстве.

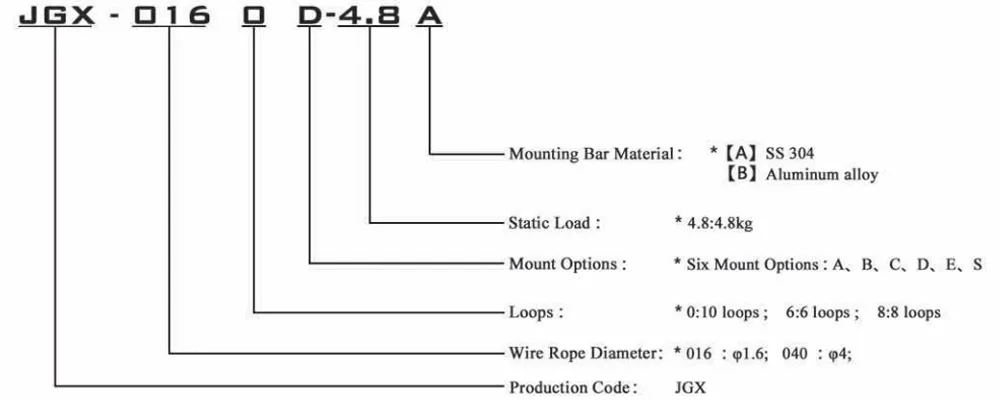

Наименование продукции:

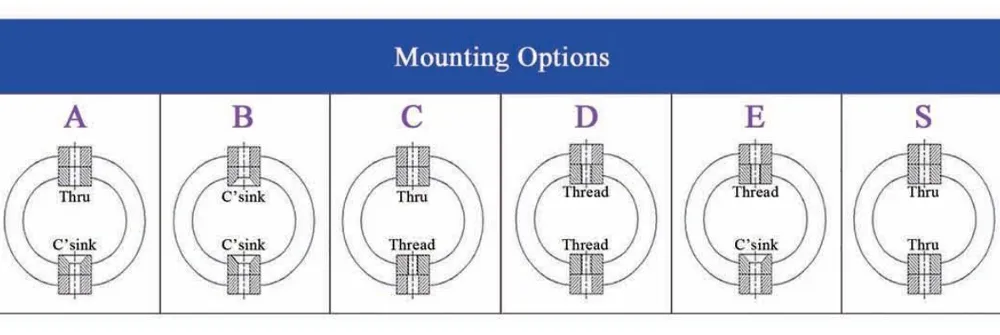

Способ монтажа продукции:
Серия JGX-0160:

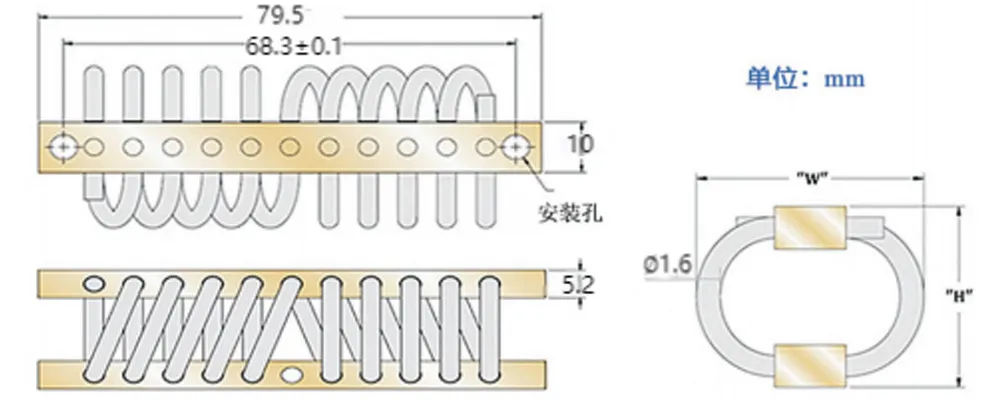

Таблица параметров размеров
| Модель изделия | Высота «H»±1.5 | Ширина «W» | Вес единицы (кг) | Способ монтажа | Размер сквозного отверстия (мм) | Резьба (мм) | Конусность зенковки (°) |
| JGX-0160D-4.8A | 18 | 25 | 0.05 | B,D,E | ∅4.7±0.13 | M4×0.7 | 90 |
| JGX-0160D-3.6A | 20 | 28 | 0.05 | A,B,C,D,E,S | |||
| JGX-0160D-3.2A | 25 | 30 | 0.075 | ||||
| JGX-0160D-2.7A | 28 | 33 | 0.075 | ||||
| JGX-0160D-2.2A | 30 | 36 | 0.075 | ||||
| JGX-0160D-2A | 33 | 38 | 0.075 |
Таблица данных продукции

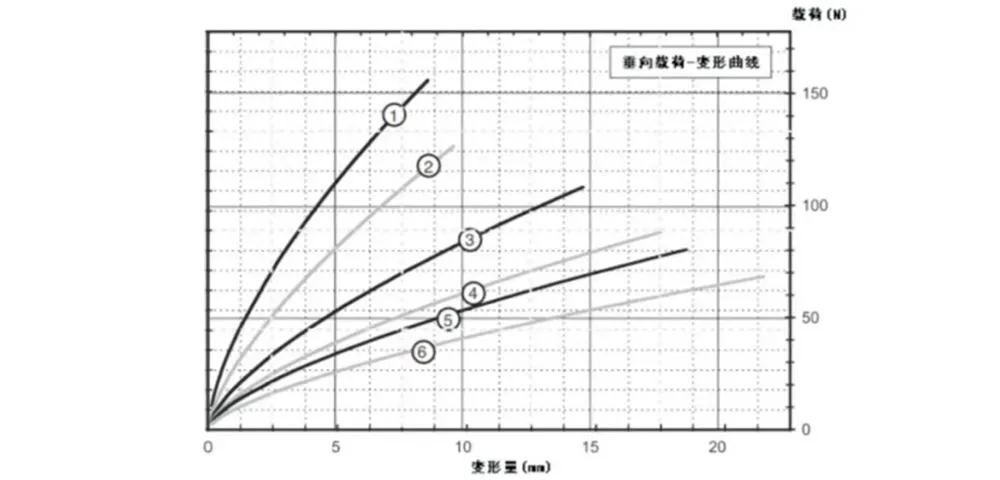

(1) Вертикальная нагрузка:
| Кривая № | Модель | Макс. статическая нагрузка (кг) | Макс. деформация (мм) | Жёсткость при вибрации (кН/м) | Жёсткость при ударе (кН/м) |
| 1 | JGX-0160D-4.8A | 4.8 | 8.6 | 36 | 22 |
| 2 | JGX-0160D-3.6A | 3.6 | 9.7 | 25 | 16 |
| 3 | JGX-0160D-3.2A | 3.2 | 14.7 | 17 | 8.8 |
| 4 | JGX-0160D-2.7A | 2.7 | 17.8 | 12 | 6.1 |
| 5 | JGX-0160D-2.2A | 2.2 | 18.8 | 11 | 5.3 |
| 6 | JGX-0160D-2A | 2.0 | 21.8 | 7.9 | 3.9 |

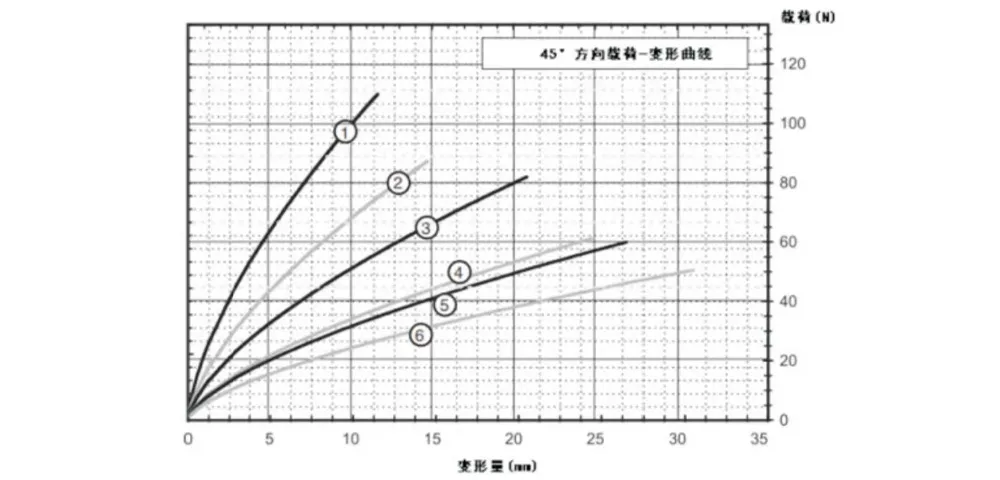

(2) Нагрузка под углом 45°:
| Кривая № | Модель | Макс. статическая нагрузка (кг) | Макс. деформация (мм) | Жёсткость при вибрации (кН/м) | Жёсткость при ударе (кН/м) |
| 1 | JGX-0160D-4.8A | 3.4 | 11.7 | 20 | 11.4 |
| 2 | JGX-0160D-3.6A | 2.4 | 14.7 | 14 | 7.0 |
| 3 | JGX-0160D-3.2A | 2.4 | 20.8 | 11 | 4.7 |
| 4 | JGX-0160D-2.7A | 1.8 | 24.9 | 7.0 | 3.0 |
| 5 | JGX-0160D-2.2A | 1.8 | 26.9 | 6.1 | 2.6 |
| 6 | JGX-0160D-2A | 1.6 | 31.0 | 5.3 | 1.9 |

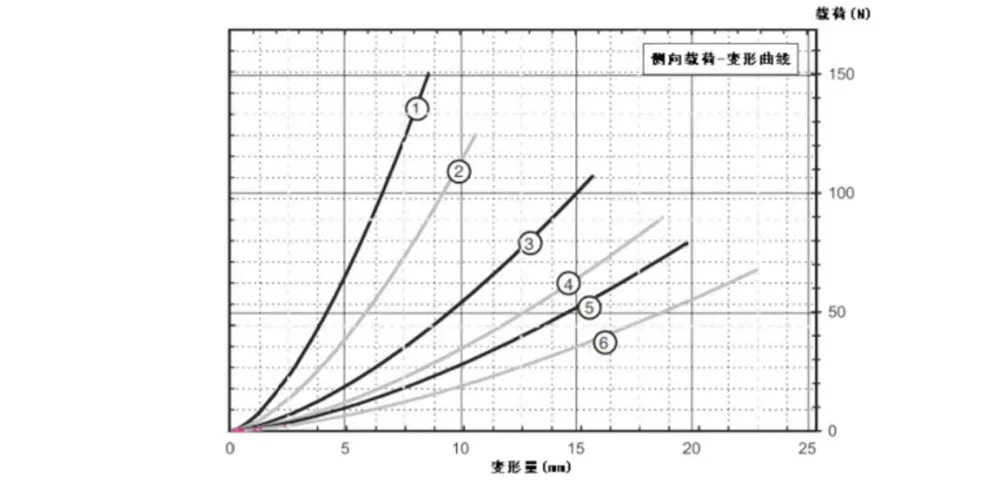

(3) Боковая нагрузка:
| Кривая № | Модель | Макс. статическая нагрузка (кг) | Макс. деформация (мм) | Жёсткость при вибрации (кН/м) | Жёсткость при ударе (кН/м) |
| 1 | JGX-0160D-4.8A | 2.2 | 8.6 | 14 | 14 |
| 2 | JGX-0160D-3.6A | 1.8 | 10.7 | 8.8 | 8.8 |
| 3 | JGX-0160D-3.2A | 1.6 | 15.7 | 5.3 | 5.3 |
| 4 | JGX-0160D-2.7A | 1.3 | 18.8 | 3.9 | 3.9 |
| 5 | JGX-0160D-2.2A | 1.3 | 19.8 | 3.2 | 3.2 |
| 6 | JGX-0160D-2A | 1.1 | 22.8 | 2.3 | 2.3 |
