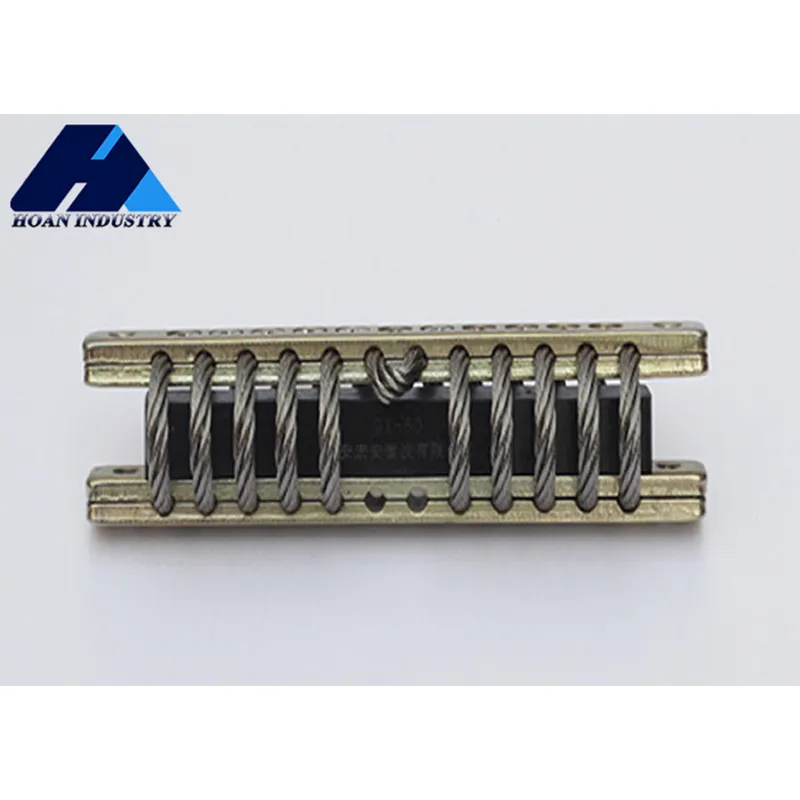

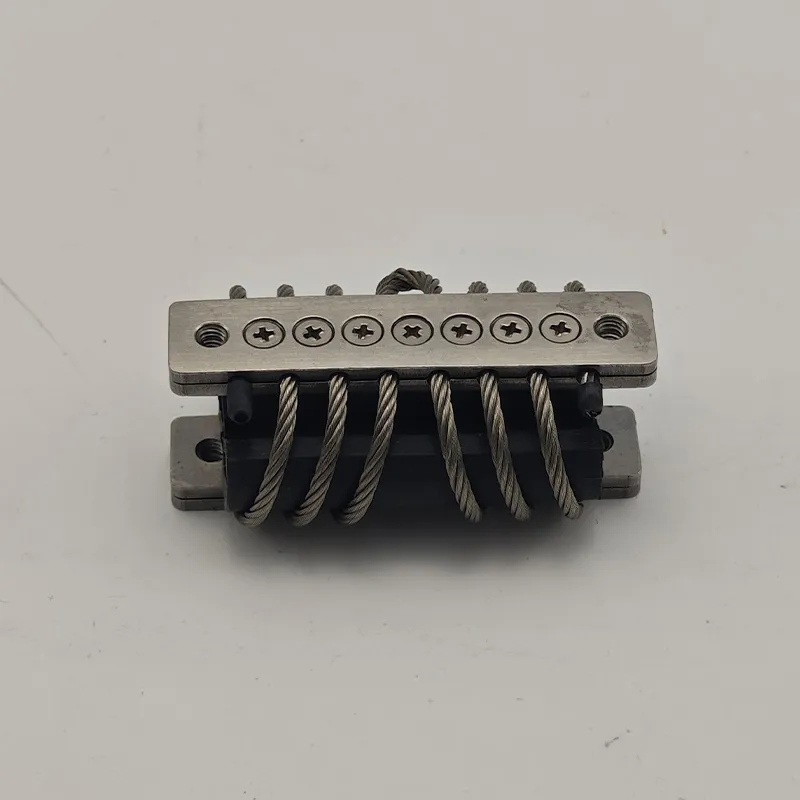

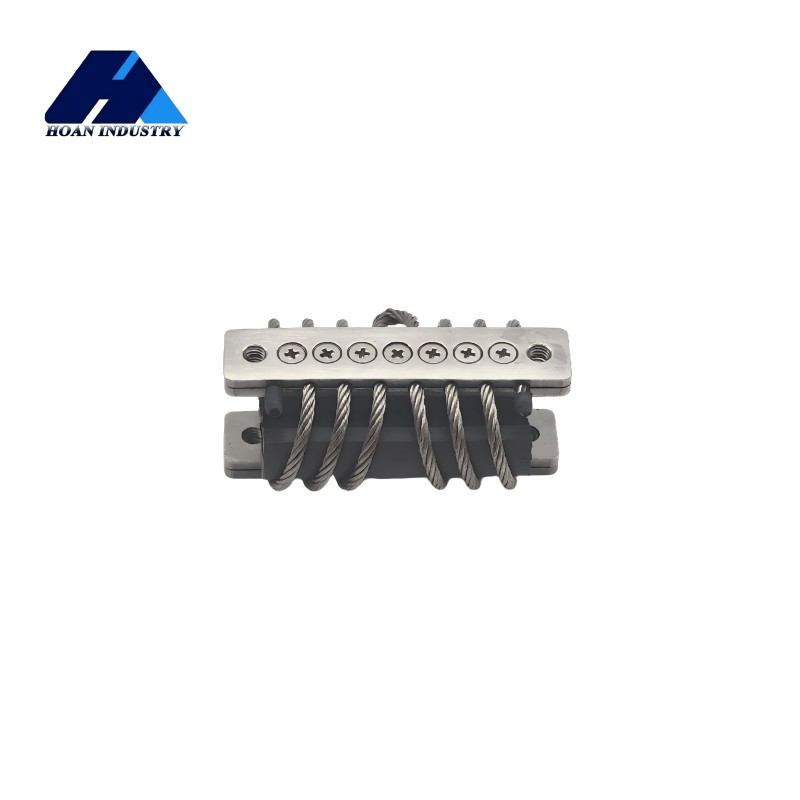

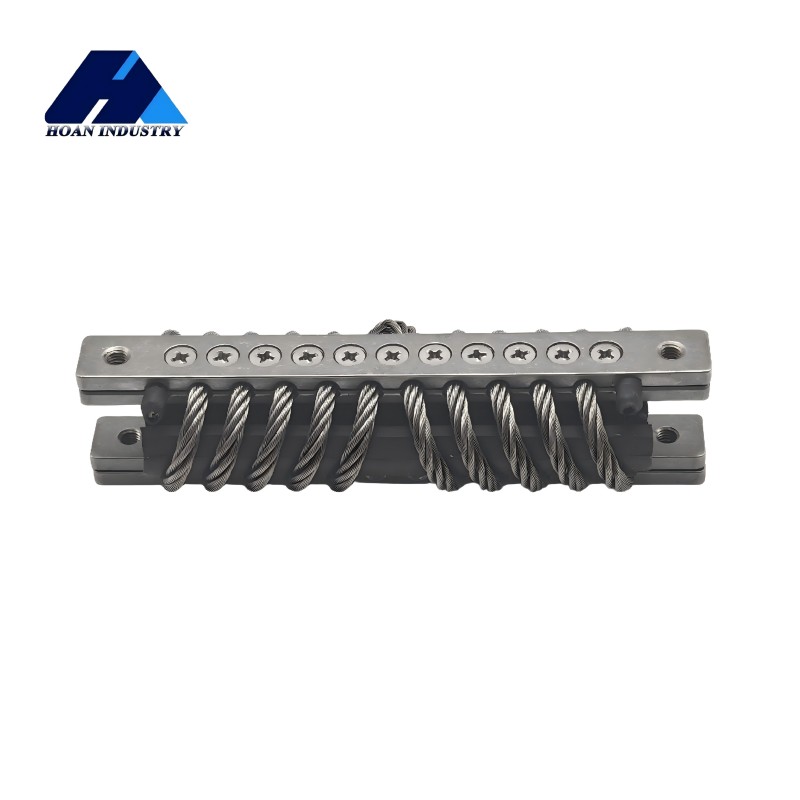

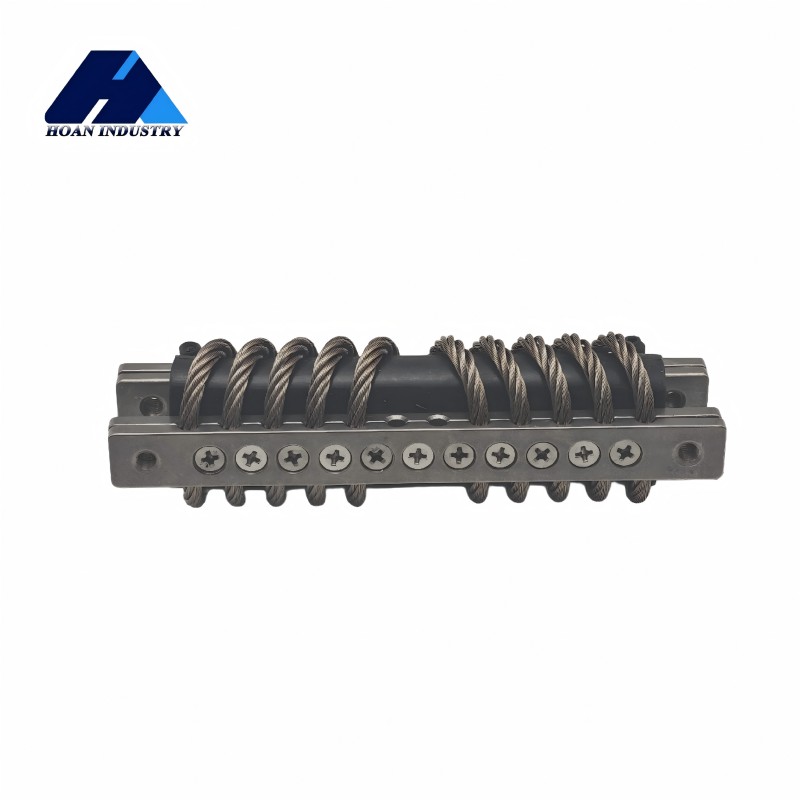

Виброизолятор тросовый (GX)
Виброизолятор тросовый с резиновыми прокладками, устойчивый к сильным ударам, тип GX-N, представляет собой дальнейшее усовершенствование типа GX, где прямоугольная резиновая прокладка заменена на арочную резиновую прокладку, плотно прилегающую к тросу, что обеспечивает не только виброизоляцию и демпфирование в направлении Pz, но и гарантирует виброизоляционный и демпфирующий эффект в других направлениях, удовлетворяя требованиям устойчивости к ударам до 100G.
Описание
маркер
Обзор
Виброизолятор тросовый с резиновыми прокладками, устойчивый к сильным ударам, тип GX-N, представляет собой дальнейшее усовершенствование типа GX, где прямоугольная резиновая прокладка заменена на арочную резиновую прокладку, плотно прилегающую к тросу, что обеспечивает не только виброизоляцию и демпфирование в направлении Pz, но и гарантирует виброизоляционный и демпфирующий эффект в других направлениях, удовлетворяя требованиям устойчивости к ударам до 100G.
Он может использоваться для виброизоляции и демпфирования электронного, механического оборудования, компьютеров и приборов на мобильных носителях в суровых условиях, таких как высокие и низкие температуры, химическое загрязнение, для безопасной защиты бронетранспортеров, автомобильного коммуникационного оборудования, а также для снижения шума и виброизоляции различных промышленных силовых машин и т.д.

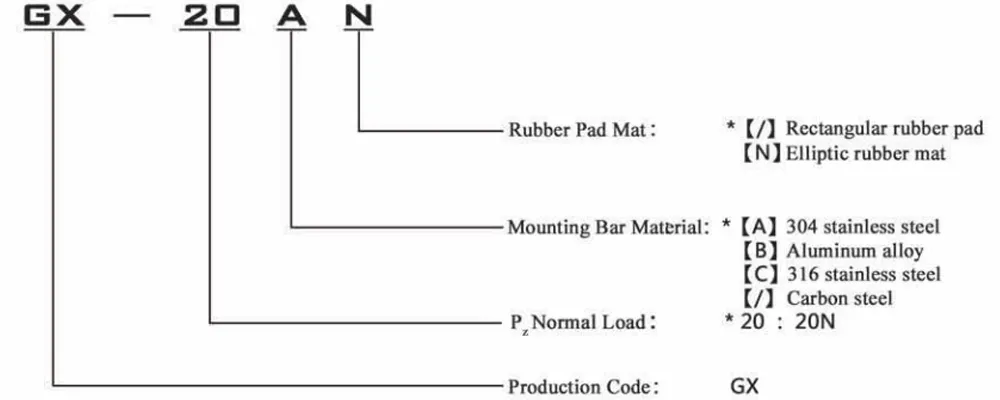

Обозначение модели продукции:

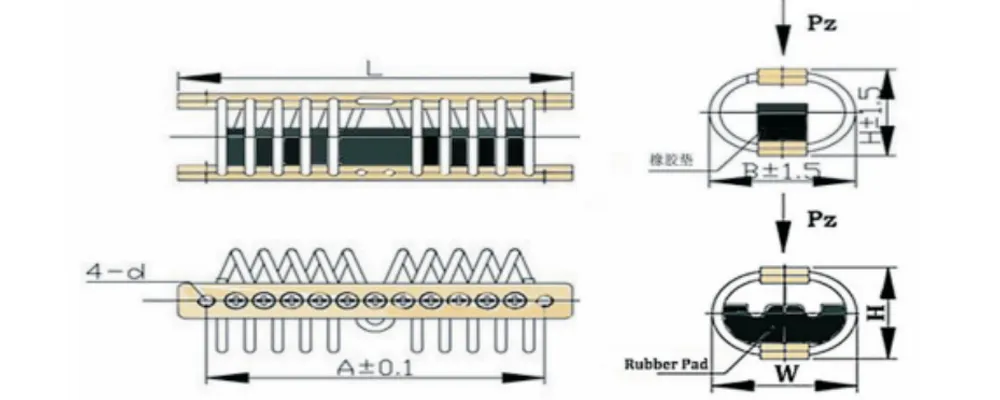

Схема конструкции продукции:
| Модель | L(мм) | A±0.3 | H±1.5 | W±1.5 | d | Количество витков троса | Размер резиновой прокладки |
| GX-10A(N) | 55 | 49 | 21 | 26 | M3-7H | 6 | 46*12*8 |
| GX-20A(N) | 84 | 68 | 29 | 35 | M5-7H | 6 | 62*14*10 |

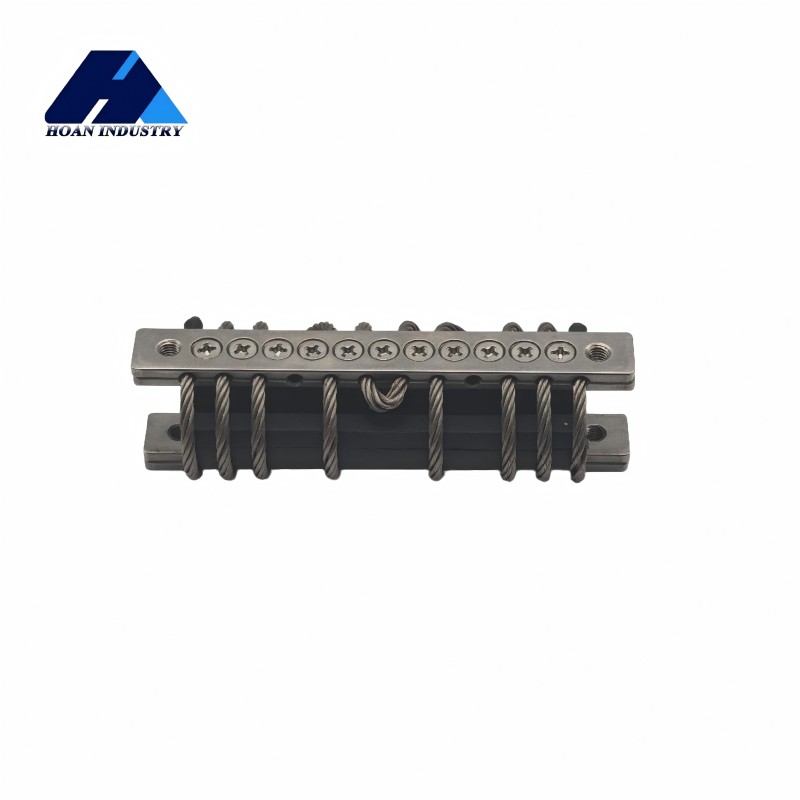

| GX-30A(N) | 113 | 97 | 32.5 | 40 | M5-7H | 8 | 91*14*15 |

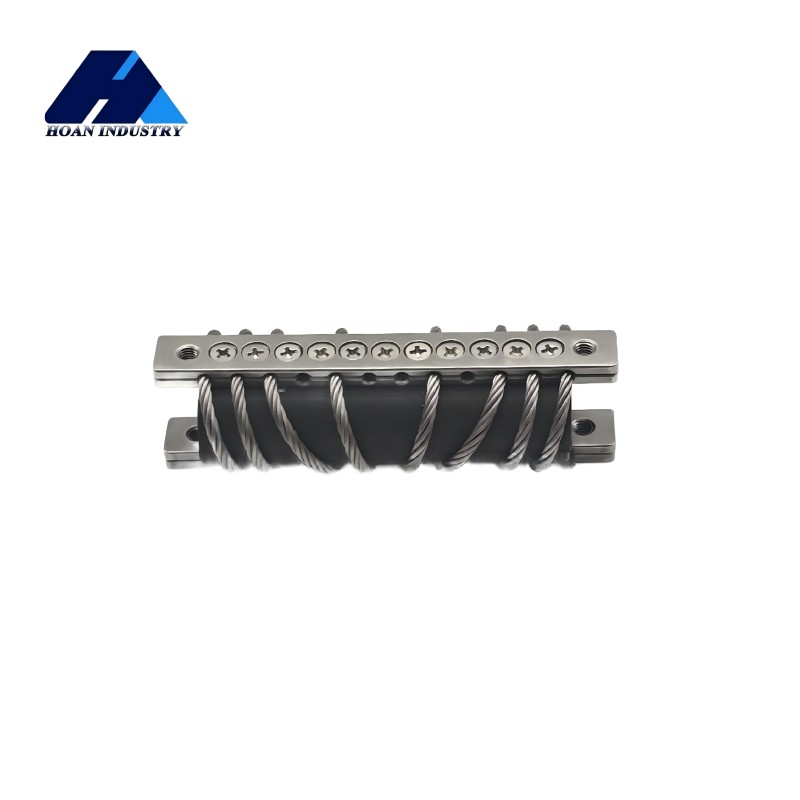

| GX-40A(N) | 113 | 97 | 32.5 | 40 | M5-7H | 8 | 91*14*15 |
| GX-50A(N) | 113 | 97 | 33 | 40 | M5-7H | 10 | 91*14*15 |
| GX-60A(N) | 133 | 117 | 31 | 40 | M5-7H | 10 | 108*14*12 |
Технические параметры продукции
| Технические параметры | Технические параметры | |
| GX-A | GX-AN | |
| Номинальная нагрузка по оси Pz (Н) | 10～60 | |
| Характеристика деформации | Сжатие | |
| Коэффициент резонансного усиления | ≤4 | |
| Эффективность высокочастотной виброизоляции (y%) | ≥95 | |
| Рабочая температура (℃) | -55～+125 | |
| Стойкость к ударным нагрузкам (Ks) | 30g/11 мс | 100g/6 мс |
| Пиковое значение ударного отклика G | ≤3.5 км/с² | |

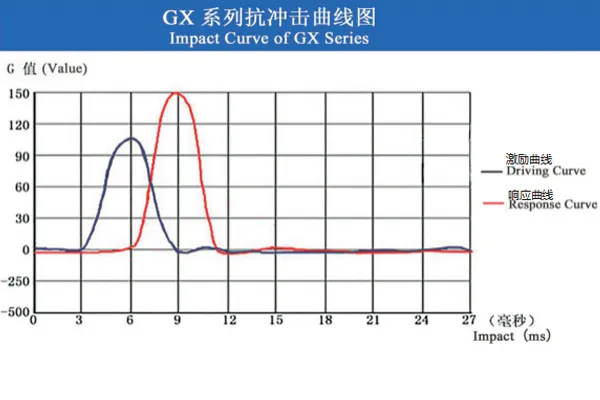

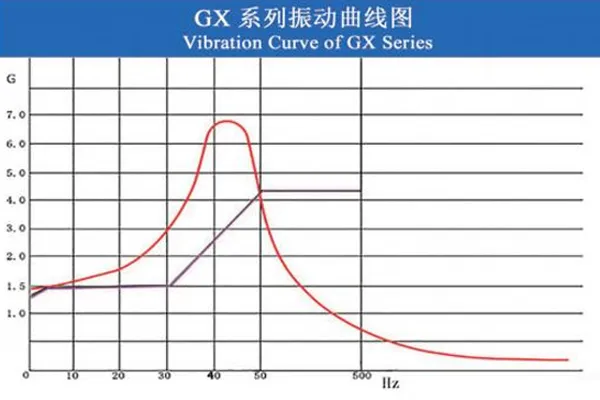

Графики вибрации и ударной стойкости:
