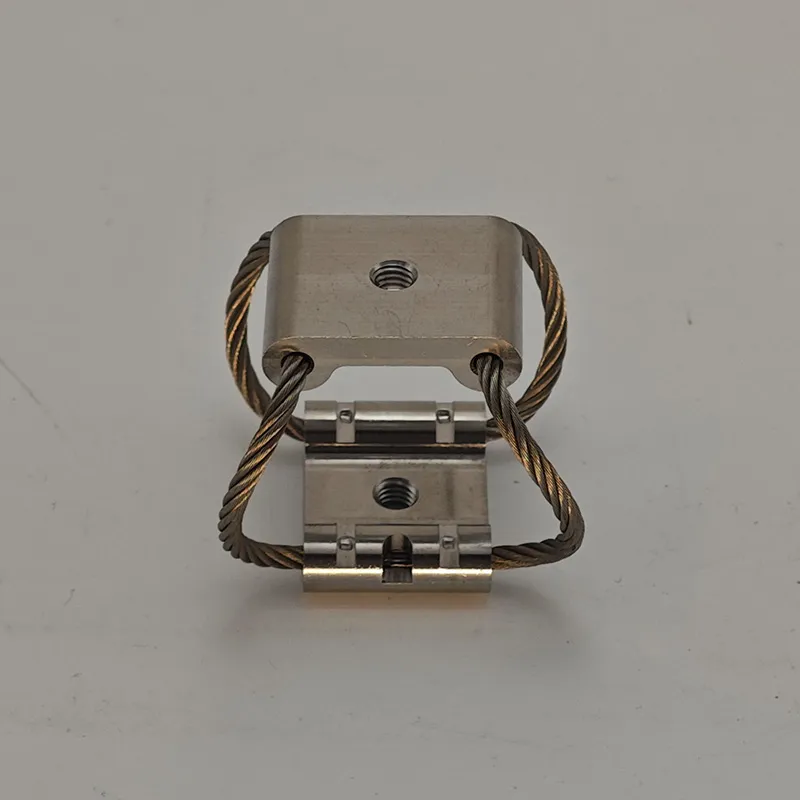

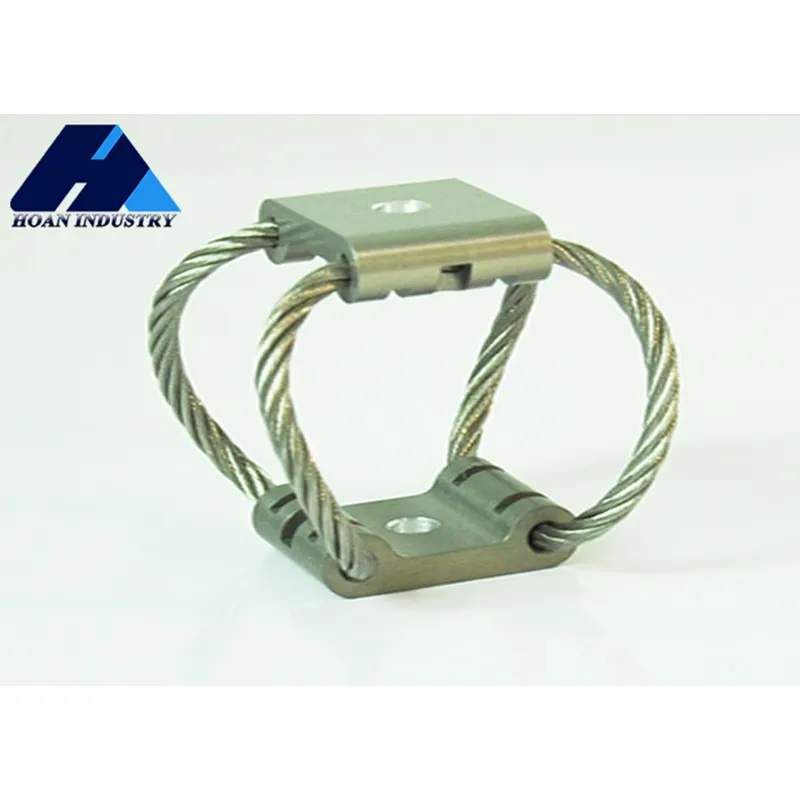

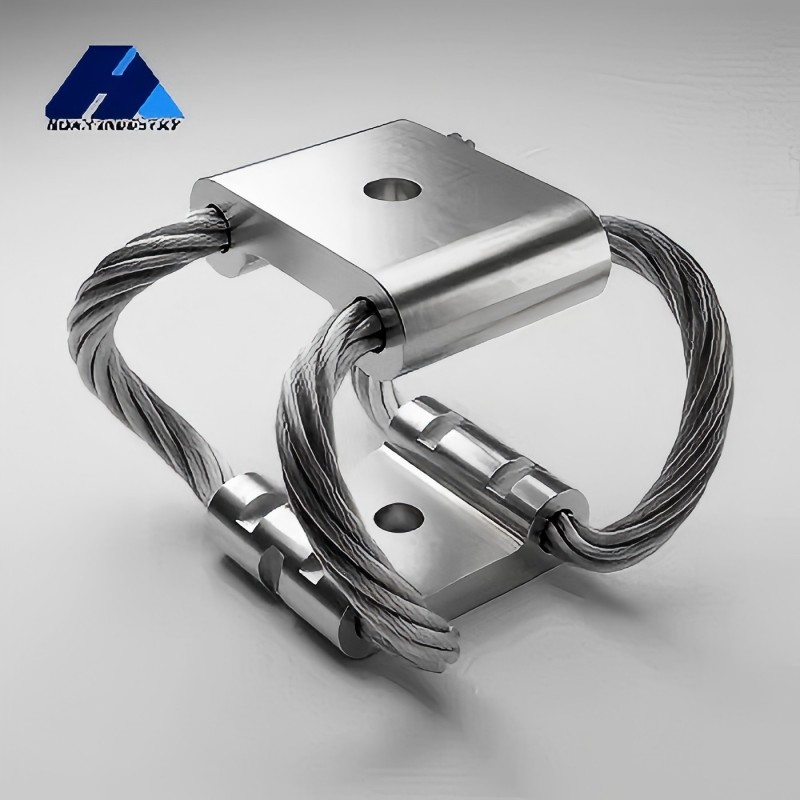

Виброизолятор тросовый бабочкообразный (GR5)
Модель GR5 представляет собой образец высокой производительности и высокой грузоподъемности. Данный виброизолятор тросовый бабочкообразный конструктивно усилен, обеспечивает более высокий порог нагрузки, сохраняя при этом легкий профиль. Он особенно подходит для защиты среднего прецизионного оборудования или основных модулей устройств, а его многообразие типоразмеров удовлетворяет потребности в виброизоляции для различного весового распределения.
Описание
маркер
Обзор
Модель GR5 представляет собой образец высокой производительности и высокой грузоподъемности. Данный виброизолятор тросовый бабочкообразный конструктивно усилен, обеспечивает более высокий порог нагрузки, сохраняя при этом легкий профиль. Он особенно подходит для защиты среднего прецизионного оборудования или основных модулей устройств, а его многообразие типоразмеров удовлетворяет потребности в виброизоляции для различного весового распределения. Ударопрочные характеристики GR5 гарантируют, что оборудование останется невредимым при транспортировке, перемещении или внезапных вибрациях, значительно снижая затраты на обслуживание и риск простоя. Будь то мобильные автомобильные станции или стационарно установленное высокоценное оборудование, GR5 обеспечивает надежную и гибкую защиту.

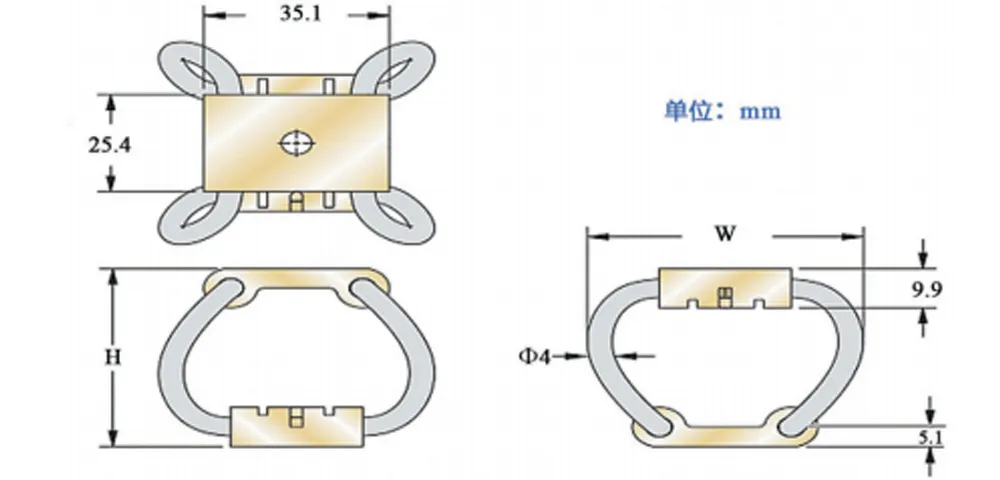

Чертёж габаритных размеров
Наименование продукции:
Способ монтажа продукции:
Таблица параметров размеров
| Модель изделия | Высота H | Ширина W | Вес единицы (примерно) | Способ монтажа | Размер сквозного отверстия | Резьба | Конусность зенковки |
| GR5-80D-A | 41 | 48 | 0.72 | A,B,C,D,E,S | ∅7 | M6×1.0 | 90 |
| GR5-38D-A | 53 | 54 | 0.77 | ||||
| GR5-27D-A | 60 | 59 | 0.81 | ||||
| GR5-16D-A | 76 | 67 | 0.90 |
Таблица данных продукции
(1) Вертикальная нагрузка:
| Кривая № | Модель | Макс. статическая нагрузка (Н) | Макс. деформация (мм) | Жёсткость при вибрации (кН/м) | Жёсткость при ударе (кН/м) |
| 1 | GR5-80D-A | 80 | 19.6 | 22 | 11 |
| 2 | GR5-38D-A | 38 | 28.7 | 11 | 4.4 |
| 3 | GR5-27D-A | 27 | 34.8 | 7.9 | 3.2 |
| 4 | GR5-16D-A | 16 | 49.3 | 4.4 | 1.4 |

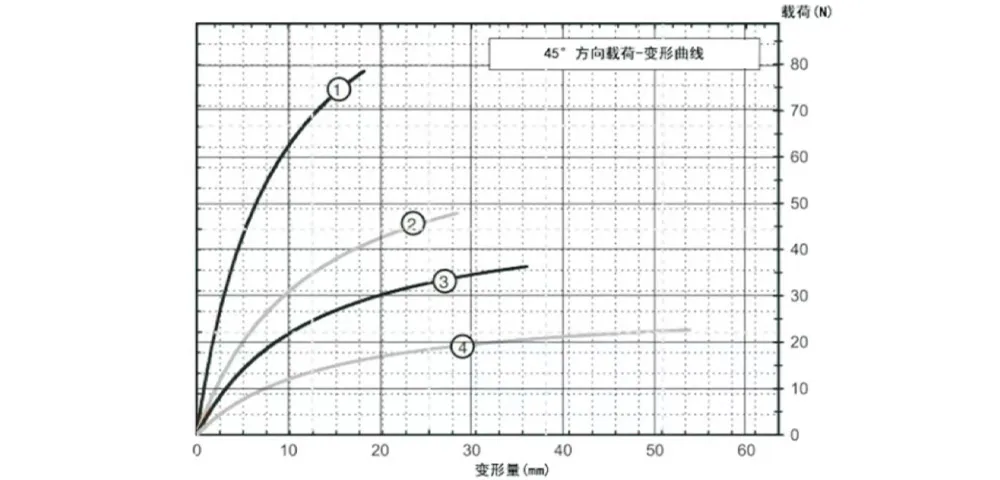

(2) Нагрузка под углом 45°:
| Кривая № | Модель | Макс. статическая нагрузка (Н) | Макс. деформация (мм) | Жёсткость при вибрации (кН/м) | Жёсткость при ударе (кН/м) |
| 1 | GR5-80D-A | 24 | 18.3 | 12 | 6.1 |
| 2 | GR5-38D-A | 13 | 28.4 | 5.3 | 2.3 |
| 3 | GR5-27D-A | 11 | 36.1 | 3.6 | 1.4 |
| 4 | GR5-16D-A | 6.7 | 53.8 | 1.9 | 0.7 |

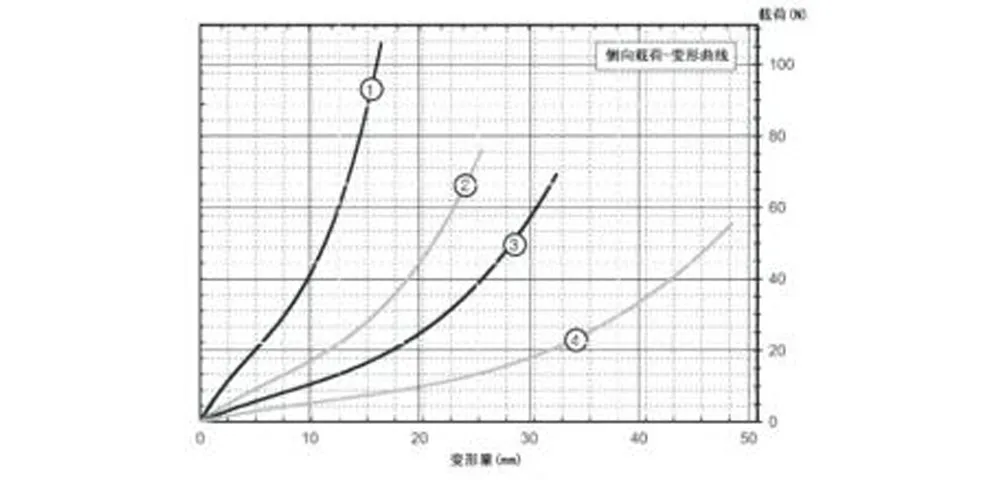

(3) Боковая нагрузка:
| Кривая № | Модель | Макс. статическая нагрузка (Н) | Макс. деформация (мм) | Жёсткость при вибрации (кН/м) | Жёсткость при ударе (кН/м) |
| 1 | GR5-80D-A | 20 | 16.5 | 4.4 | 4.4 |
| 2 | GR5-38D-A | 13 | 25.7 | 2.1 | 2.1 |
| 3 | GR5-27D-A | 11 | 32.5 | 1.4 | 1.4 |
| 4 | GR5-16D-A | 6.7 | 48.5 | 0.7 | 0.7 |
