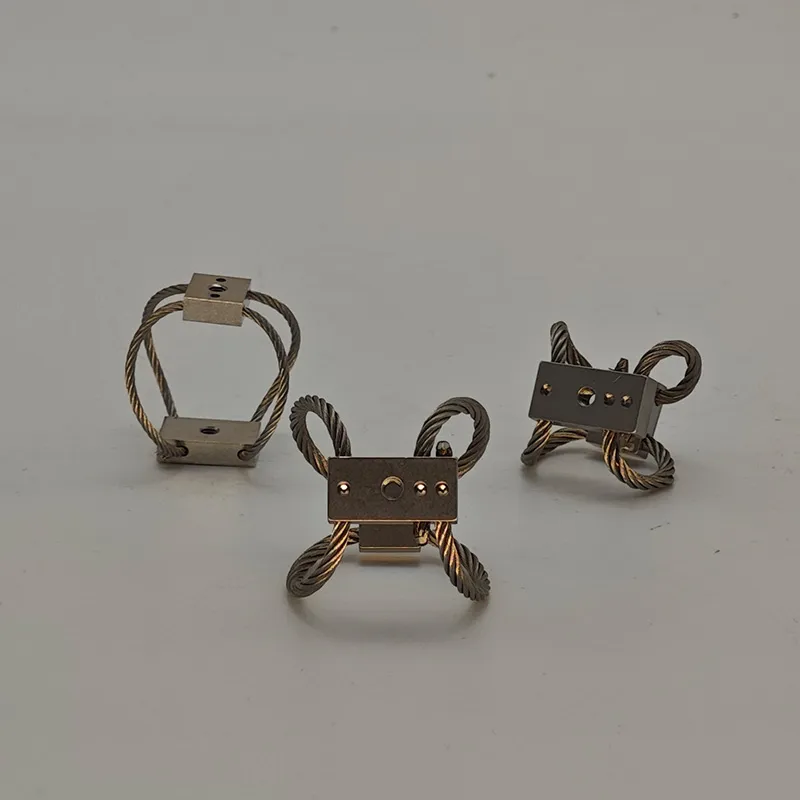

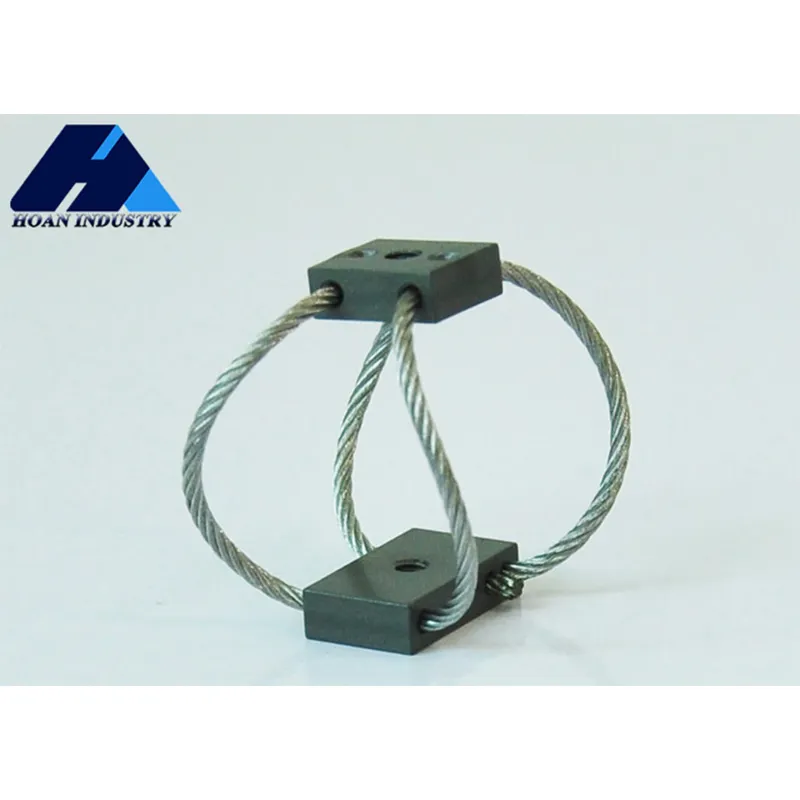

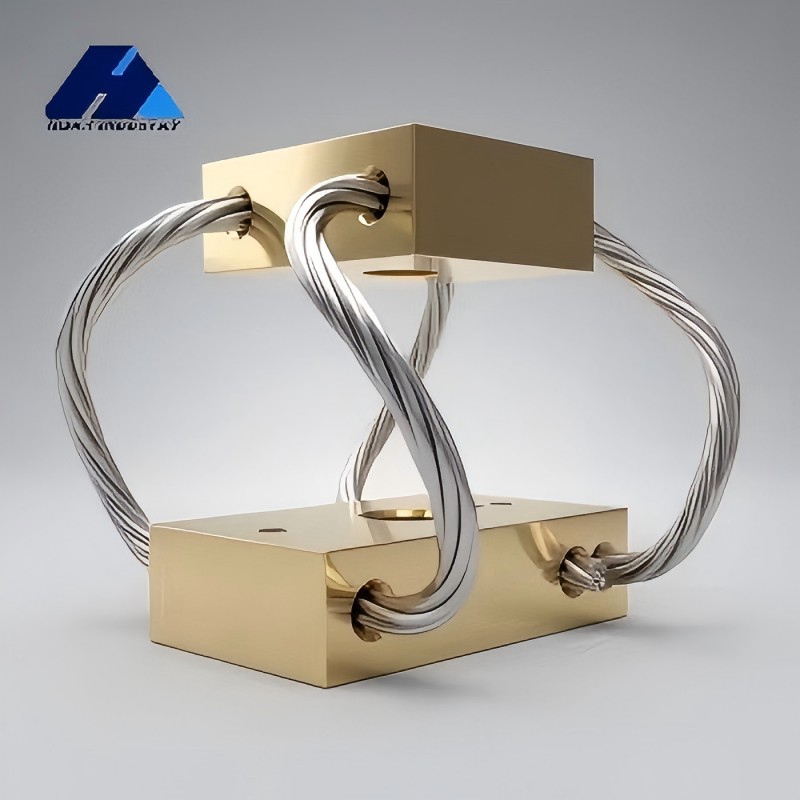

Виброизолятор тросовый бабочкообразный (GR2)
Виброизолятор GR2 является надежным помощником в области аэрофотосъемки и картографии. Данный виброизолятор оптимизирован с учетом характеристик высокочастотных вибраций летательных платформ, таких как беспилотные летательные аппараты; его многоспецификационный способ навивки троса обеспечивает превосходные демпфирующие свойства, позволяя значительно ослаблять вредные вибрации, вызванные двигателем и воздушными потоками.
Описание
маркер
Обзор
Виброизолятор GR2 является надежным помощником в области аэрофотосъемки и картографии. Данный виброизолятор оптимизирован с учетом характеристик высокочастотных вибраций летательных платформ, таких как беспилотные летательные аппараты; его многоспецификационный способ навивки троса обеспечивает превосходные демпфирующие свойства, позволяя значительно ослаблять вредные вибрации, вызванные двигателем и воздушными потоками. Это не только защищает точное оптическое картографическое оборудование, но и гарантирует точность и целостность собираемых данных. Облегченная конструкция GR2 минимизирует влияние на продолжительность полета летательного аппарата, а его прочные и долговечные качества противостоят суровым испытаниям работ на открытом воздухе, делая его ключевым компонентом для повышения надежности результатов аэрофотосъемки.

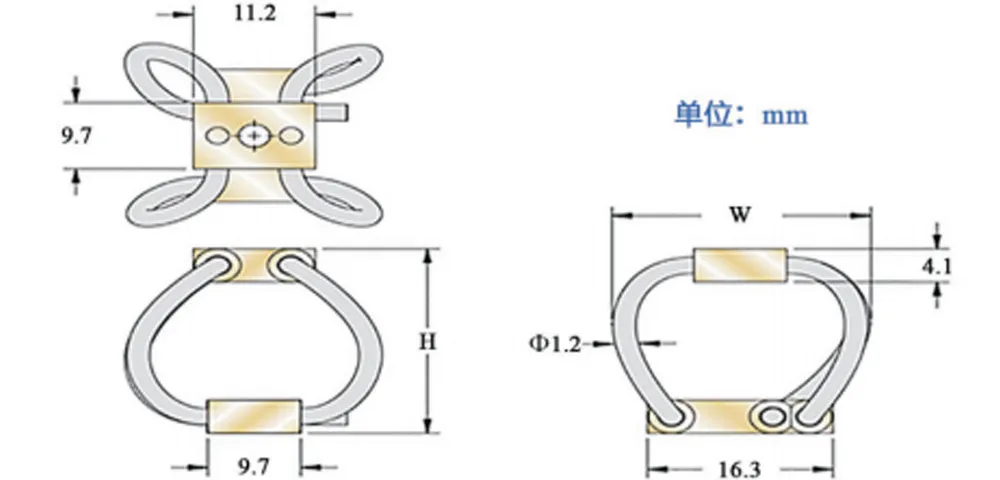

Чертёж габаритных размеров

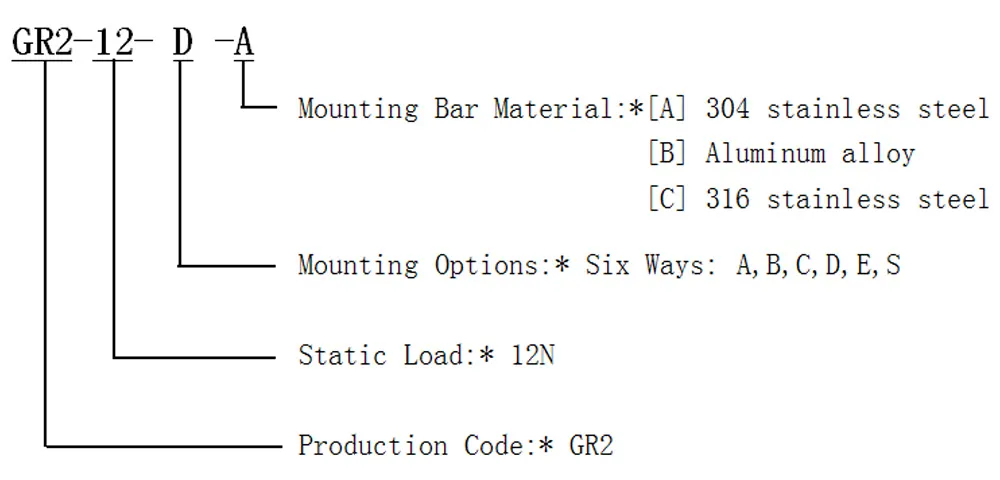

Наименование продукции:
Способ монтажа продукции:
Габаритные размеры
| Модель изделия | Высота H | Ширина W | Вес единицы (примерно) | Способ монтажа | Размер сквозного отверстия | Резьба | Конусность зенковки |
| GR2-12D-A | 16 | 20 | 0.06 | A,B,C,D,E,S | ∅3.3 | M3×0.5 | 90 |
| GR2-9.3D-A | 19 | 21 | 0.06 | ||||
| GR2-6.7D-A | 23 | 24 | 0.07 | ||||
| GR2-4.9D-A | 27 | 27 | 0.07 |
Таблица данных продукции
(1) Вертикальная нагрузка
| Кривая № | Модель | Макс. статическая нагрузка (Н) | Макс. деформация (мм) | Жёсткость при вибрации (кН/м) | Жёсткость при ударе (кН/м) |
| 1 | GR2-12D-A | 12 | 5.8 | 11 | 6.1 |
| 2 | GR2-9.3D-A | 9.3 | 8.4 | 8.8 | 4.0 |
| 3 | GR2-6.7D-A | 6.7 | 11.7 | 5.3 | 1.9 |
| 4 | GR2-4.9D-A | 4.9 | 15.7 | 3.5 | 1.2 |
(2) Нагрузка под углом 45°:
| Кривая № | Модель | Макс. статическая нагрузка (Н) | Макс. деформация (мм) | Жёсткость при вибрации (кН/м) | Жёсткость при ударе (кН/м) |
| 1 | GR2-12D-A | 5.8 | 8.1 | 6.1 | 2.8 |
| 2 | GR2-9.3D-A | 4.9 | 10.9 | 5.3 | 1.9 |
| 3 | GR2-6.7D-A | 3.3 | 14.5 | 3.2 | 1.0 |
| 4 | GR2-4.9D-A | 2.2 | 19.1 | 1.9 | 0.5 |

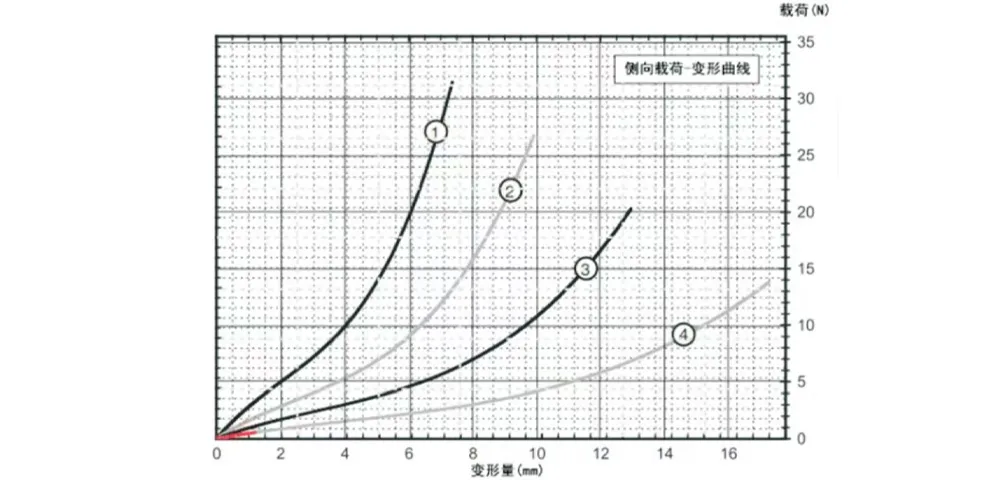

(3) Боковая нагрузка:
| Кривая № | Модель | Макс. статическая нагрузка (Н) | Макс. деформация (мм) | Жёсткость при вибрации (кН/м) | Жёсткость при ударе (кН/м) |
| 1 | GR2-12D-A | 5.6 | 7.4 | 3.0 | 3.0 |
| 2 | GR2-9.3D-A | 4.0 | 9.9 | 1.8 | 1.8 |
| 3 | GR2-6.7D-A | 2.9 | 13.0 | 1.1 | 1.1 |
| 4 | GR2-4.9D-A | 2.0 | 17.3 | 0.5 | 0.5 |
