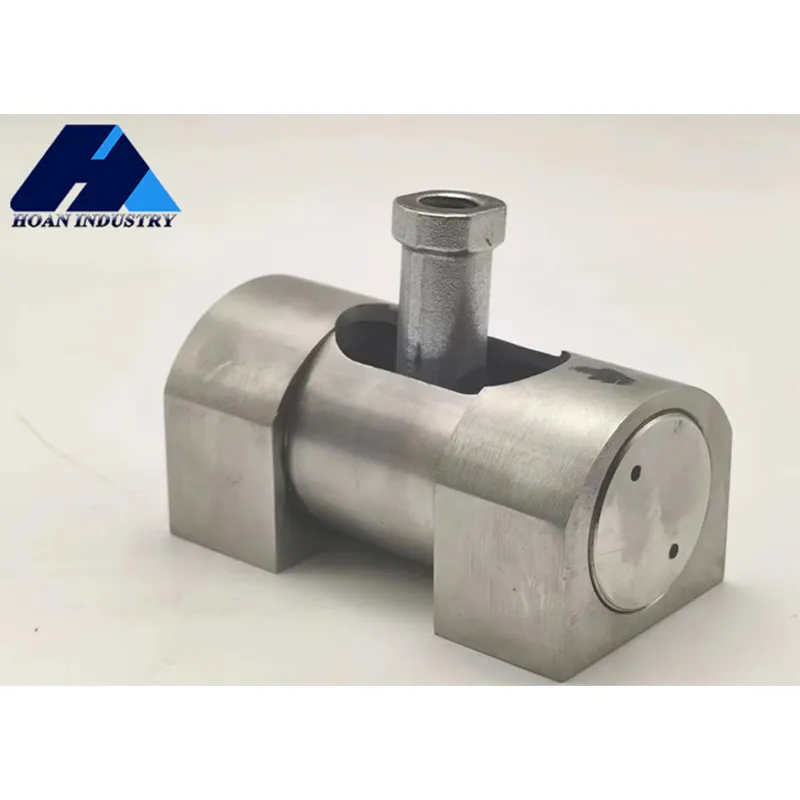

Виброизолятор настенного крепления
Тыльный рамочный виброизолятор — это устройство, предназначенное для уменьшения передачи вибрации от механического оборудования. Он обычно состоит из комплекса пружин и демпфирующих элементов, обеспечивающих виброизоляцию между оборудованием и опорной конструкцией.
Описание
маркер
Общее описание
Тыльный рамочный виброизолятор — это устройство, предназначенное для уменьшения передачи вибрации от механического оборудования. Он обычно состоит из комплекса пружин и демпфирующих элементов, обеспечивающих виброизоляцию между оборудованием и опорной конструкцией. Это снижает передачу вибраций, защищает оборудование и уменьшает уровень шума.

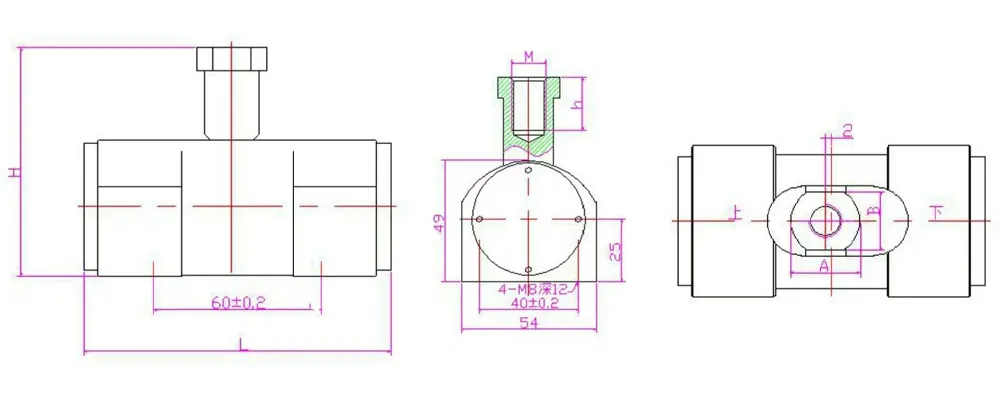

Схема конструкции：
Таблица классификации продукции
| Модель | Собственная частота
fn≤ Гц |
Предельное смещение, мм | Монтажные размеры, мм | Габаритные размеры, мм | Срок службы (лет) | |||||||
| Вертикальное | Горизонтальное | Верх | Низ | Горизонтальное | M | H±1.5 | A | B | h | L | ||
| JBJ-20 | 2 | 6 | 13 | 17 | 4 | 10 | 68 | 19 | 17 | 15 | 100 | 10 |
| JBJ-25 | ||||||||||||
| JBJ-30 | ||||||||||||
| JBJ-35 | 2 | 6 | 10 | 16 | 4 | 12 | 75 | 22 | 19 | 18 | 100 | |
| JBJ-50 | ||||||||||||
| JBJ-80 | ||||||||||||
| JBJ-100 | ||||||||||||
| JBJ-120 | 2 | 6 | 13 | 17 | 3 | 14 | 82 | 25 | 22 | 21 | 110 | |
| JBJ-150 | ||||||||||||
1. Примечания:Данное изделие должно использоваться в комплекте с другими виброизоляторами (например, моделей JWL, JWH) и не может применяться отдельно.
2. Если расстояние между задней стенкой шкафа и монтажной поверхностью превышает значение H, допускается использование удлинительной платформы (проставки) совместно с данным виброизолятором.
3. При установке виброизолятор должен быть смонтирован строго вертикально в соответствии с маркировкой «верх»/«низ» на его корпусе.
Особенности
1．Снижение передачи вибрации: Благодаря использованию пружин, демпфирующих элементов или пневмоопор эффективно снижает передачу вибрации, создаваемой оборудованием, на несущие конструкции.
2．Защита оборудования: Увеличивает срок службы механизмов, снижает риск повреждений и затраты на техническое обслуживание.
3．Снижение шума: Эффективная виброизоляция уменьшает структурный и воздушный шум, улучшая акустическую обстановку на рабочем месте.
Область применения
1.Промышленное оборудование: Генераторы, компрессоры, насосы и другое оборудование, создающее при работе значительную вибрацию, которую необходимо изолировать от строительных конструкций и фундаментов.
2.Лаборатории: Для защиты прецизионных приборов от внешних вибрационных помех, что обеспечивает точность измерений и экспериментов.
3.Медицинское оборудование: Аппараты МРТ, УЗИ-сканеры и другая диагностическая техника, требующая стабильных условий работы.
4.Строительные конструкции: Может использоваться в перекрытиях или лестницах для снижения передачи вибраций от движения людей или работы оборудования в смежные помещения.
связаться с нами
Сопутствующие популярные продукты

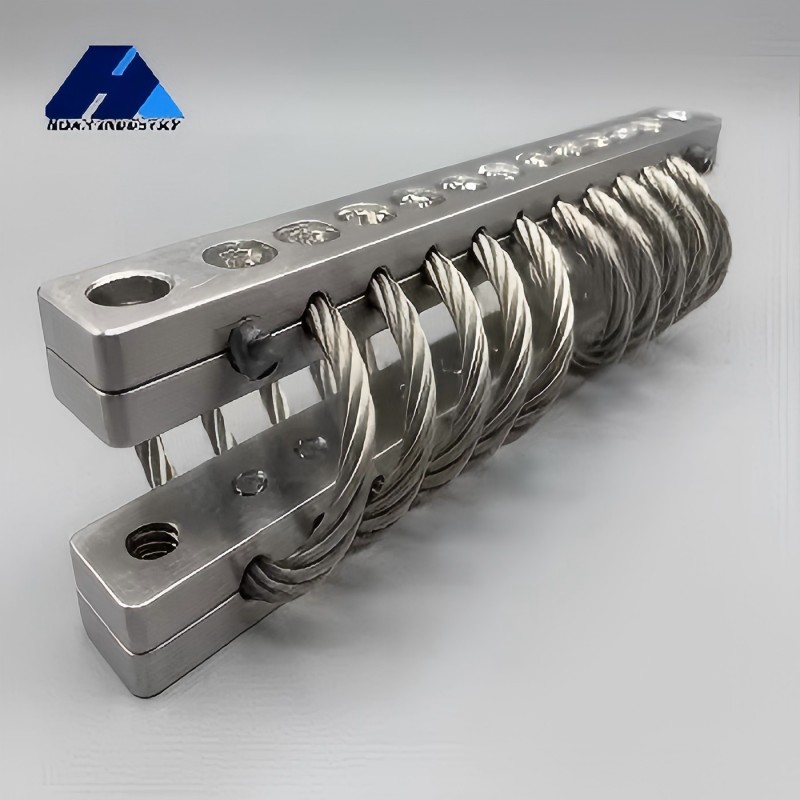

Виброизолятор тросовый (JGX-0240)
Виброизолятор JGX-0240 оптимизирован по конструкции и характеристикам, особенно подходит для оборудования со средними нагрузками и высокими требованиями к стабильности. Его уникальная тросовая навивка обеспечивает превосходные демпфирующие свойства и широкополосный виброизоляционный эффект, способный значительно подавлять периодические вибрации и случайные удары, возникающие при эксплуатации транспортных средств.

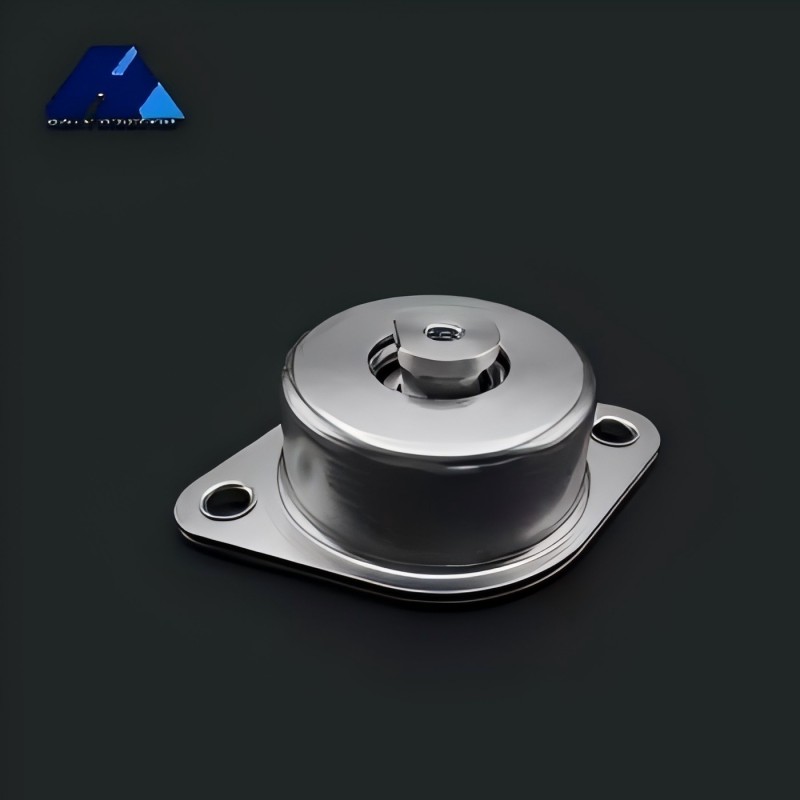

Виброизолятор JWZ-T
Виброизолятор JWZ-T, будучи флагманской высокопроизводительной моделью серии, объединяет в себе лучшие характеристики и уделяет особое внимание превосходной защите в условиях экстремальных ударных нагрузок и сверхширокому динамическому рабочему диапазону.
Виброизолятор тросовый (JGX-0958)
JGX-0958 сфокусирован на обеспечении превосходной виброизоляции и демпфирования для силового оборудования или систем с вращающимися компонентами. Его конструкция эффективно подавляет передачу вибраций определенных частот, генерируемых двигателями, электромоторами или насосными агрегатами. Продукт имеет широкий диапазон нагрузок и чрезвычайно долгий усталостный срок службы, способен выдерживать испытания циклическими нагрузками более десяти миллионов раз.
Виброизолятор тросовый (JGX-0480)
Виброизолятор JGX-0480 специально создан для работы в сложных и суровых комбинированных вибрационных средах. Он имеет усиленную структуру и расположение троса, демонстрирует исключительно высокую ударную вязкость и широкополосную виброизоляционную способность, особенно эффективно справляясь с интенсивными вибрациями в средне- и низкочастотном диапазоне.
Виброизолятор тросовый (JGX-1276)
JGX-1276 — это виброизолятор тяжелого класса с высоким демпфированием, специально разработанный для защиты крупногабаритного прецизионного оборудования и тяжелых бортовых/корабельных электронных систем. Конструкция основана на высокопрочной намотке из толстого многожильного стального троса, что обеспечивает исключительную энергоемкость и ударопрочность.
Виброизолятор тросовый (GX)
Виброизолятор тросовый с резиновыми прокладками, устойчивый к сильным ударам, тип GX-N, представляет собой дальнейшее усовершенствование типа GX, где прямоугольная резиновая прокладка заменена на арочную резиновую прокладку, плотно прилегающую к тросу, что обеспечивает не только виброизоляцию и демпфирование в направлении Pz, но и гарантирует виброизоляционный и демпфирующий эффект в других направлениях, удовлетворяя требованиям устойчивости к ударам до 100G.
Виброизолятор тросовый (JGX-0320)
JGX-0320 — это высокопроизводительный универсальный виброизолятор, известный своим широким диапазоном нагрузочной адаптивности и выдающейся экологической долговечностью. Он использует стальной трос, обработанный по специальной технологии, сочетающий прочность металла с преимуществами нелинейного демпфирования, способный эффективно поглощать и рассеивать большое количество ударной энергии.
Виброизолятор тросовый бабочкообразный (GR5)
Модель GR5 представляет собой образец высокой производительности и высокой грузоподъемности. Данный виброизолятор тросовый бабочкообразный конструктивно усилен, обеспечивает более высокий порог нагрузки, сохраняя при этом легкий профиль. Он особенно подходит для защиты среднего прецизионного оборудования или основных модулей устройств, а его многообразие типоразмеров удовлетворяет потребности в виброизоляции для различного весового распределения.
Модульный виброизолятор (GZQ)
Модульный автомобильный виброизолятор GZQ является основным защитным компонентом, специально разработанным для суровых мобильных условий. Он использует корпус из высокопрочного сплава и технологию прецизионной вулканизации, сочетая в себе ударопрочность, высокую нагрузочную способность и усталостную стойкость, способен стабильно и непрерывно ослаблять широкополосные вибрации и мгновенные удары, возникающие при движении транспортного средства.
Виброизолятор без резонансного пика (JWH)
Виброизолятор без резонансного пика — это устройство, используемое для уменьшения передачи вибрации в механических системах. Он предотвращает распространение колебаний в системе путем рассеивания вибрационной энергии или преобразования ее в другие формы.

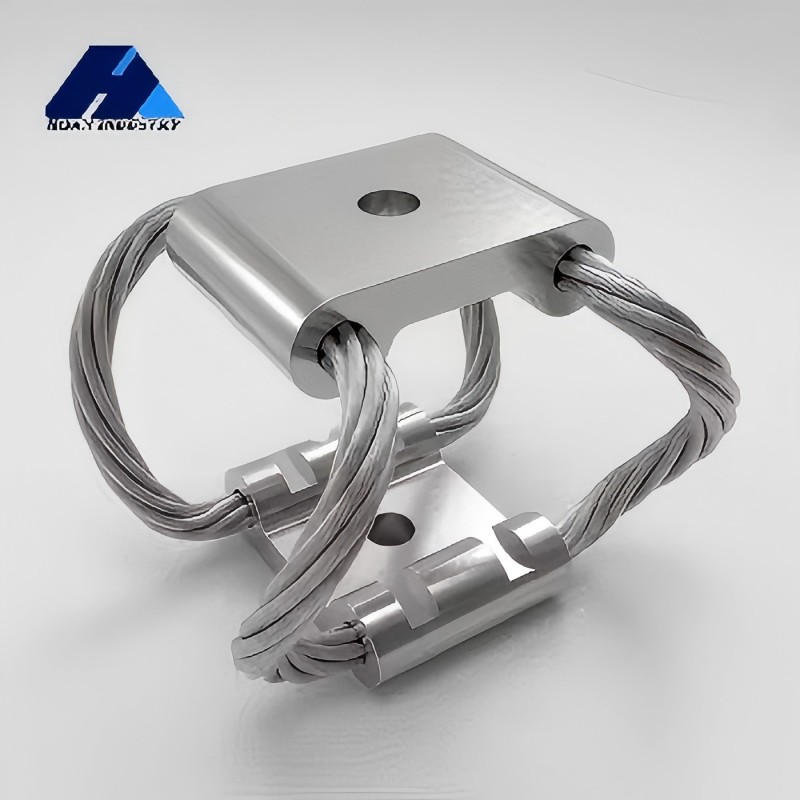

Виброизолятор тросовый бабочкообразный (GR6)
Виброизолятор GR6 можно назвать интеллектуальным выбором для защиты прецизионных приборов. Он сочетает в себе легкий вес, высокую прочность и превосходные демпфирующие свойства; его бабочкообразная тросовая конструкция способна эффективно поглощать и рассеивать энергию вибраций и ударов, поступающих с любого направления.
Виброизолятор тросовый бабочкообразный (GR2)
Виброизолятор GR2 является надежным помощником в области аэрофотосъемки и картографии. Данный виброизолятор оптимизирован с учетом характеристик высокочастотных вибраций летательных платформ, таких как беспилотные летательные аппараты; его многоспецификационный способ навивки троса обеспечивает превосходные демпфирующие свойства, позволяя значительно ослаблять вредные вибрации, вызванные двигателем и воздушными потоками.
Виброизолятор тросовый бабочкообразный (GR3)
Столкнувшись со строгими требованиями к стабильности бортового коммуникационного оборудования, виброизолятор тросовый бабочкообразный GR3 предлагает превосходное решение. Он известен своей выдающейся адаптивностью к окружающей среде и ударопрочностью, способен стабильно работать в сложных бортовых условиях, таких как перепады температуры, влажность и тепло, а также электромагнитные помехи.
Виброизолятор тросовый (JGX-1598)
Будучи флагманским тяжелым изделием в серии JGX, модель JGX-1598 представляет собой вершину несущей способности и виброизоляционных характеристик. Она специально разработана для удовлетворения потребностей в виброизоляции сверхкрупного промышленного оборудования, тяжелых авиационных испытательных стендов и критически важной инфраструктуры.
Виброизолятор JWZ-T1
JWZ-T1 представляет собой усиленную версию, оптимизированную и модернизированную для работы в условиях сложных температурных циклов и экстремальных эксплуатационных режимов. Сохраняя все достоинства модели JWZ-1, он дополнительно отличается повышенной термостойкостью материалов и демпфирующей среды, что обеспечивает стабильность демпфирующих характеристик при резких перепадах температуры, не боясь быстрой смены условий от низких температур на большой высоте до высоких температур у поверхности земли.

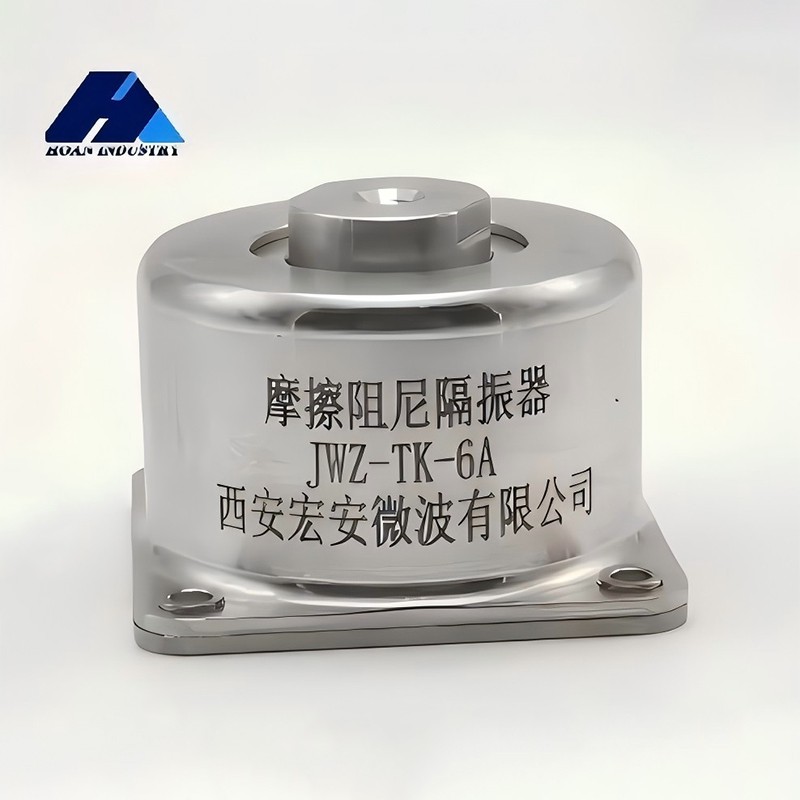

Виброизолятор JWZ-TK
